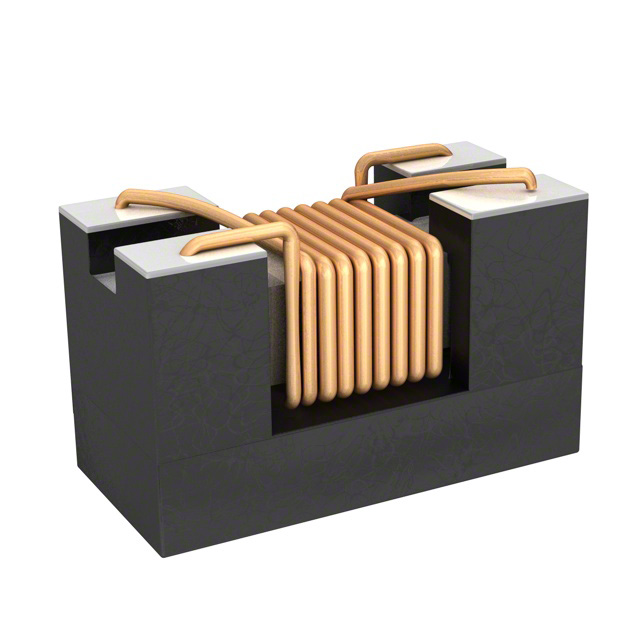

744232601

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 1206 (3216M)贴片共模滤波器, Idc 260mA, Rdc 800mΩ, 3.2 x 1.6 x 1.8mm
供应商型号: 744232601
供应商: 云汉优选
标准整包数: 1
WURTH 共模滤波器 744232601

744232601概述


    产品简介


    WE-CNSW SMT Common Mode Line Filter(型号:744232601)是一款专为通用电子设备设计的表面贴装共模线滤波器。它主要用于抑制电源线路中的高频噪声,广泛应用于消费电子、工业控制设备及通信设备等领域。

    技术参数


    尺寸规格(单位:毫米)
    - 长度:1.8 ± 0.2
    - 宽度:3.50
    - 厚度:2.10
    - 引脚间距:1.00
    推荐焊盘图案(单位:毫米)
    - 焊盘长度:1.1
    - 焊盘宽度:1.6
    电气特性
    - 电感量:0.3621 μH
    - 100 MHz下的阻抗:600 Ω
    - 额定电流:260 mA(ΔT = 40 K)
    - 直流电阻:0.8 Ω(@ 20°C)
    工作条件
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:< 40°C;湿度 < 75% RH
    - 灼热丝测试电压:125 V (DC)

    产品特点和优势


    1. 高精度电感量:0.3621 μH的精确电感量确保了出色的共模噪声抑制效果。
    2. 宽工作温度范围:能够在极端环境下稳定运行,适合工业级应用。
    3. 优良的电气性能:在100 MHz频率下具有600 Ω的高阻抗,适用于高频电路的噪声过滤。
    4. 符合国际标准:RoHS合规、REACH合规、无卤素等,满足环保要求。

    应用案例和使用建议


    应用案例
    此滤波器常用于汽车电子、无线通信模块和工业控制系统中,例如:车载娱乐系统、无线路由器、电机驱动装置等。
    使用建议
    - 在焊接时务必遵循推荐的回流焊接曲线,避免组件损坏。
    - 确保焊接后引脚与PCB的良好接触,以避免因外力导致的损坏。
    - 清洗过程中避免使用刷子,以免损坏细小的导线。
    - 检查焊接质量,以确保良好的电连接。

    兼容性和支持


    - 兼容性:该滤波器与其他标准表面贴装设备兼容,可广泛应用于多种电子设备。
    - 支持:制造商提供详细的可靠性评估报告和设计指南,确保客户能够正确地应用该产品。

    常见问题与解决方案


    1. 问题:焊接后组件外观异常。
    - 解决方案:检查焊接曲线是否正确,重新评估焊接过程。
    2. 问题:焊接后电气性能下降。
    - 解决方案:检查焊点质量,确保没有虚焊或短路现象。
    3. 问题:长期存储后出现性能衰减。
    - 解决方案:在存储前确保包装完好,并且存储时间不超过12个月。

    总结和推荐


    WE-CNSW SMT Common Mode Line Filter是一款高性能的共模线滤波器,特别适用于需要高噪声抑制能力的场合。其宽工作温度范围和卓越的电气性能使其成为许多关键应用的理想选择。通过严格的质量控制和多方面的技术支持,我们强烈推荐此产品用于各种复杂电子设备的设计中。

744232601参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 600Ω@ 100MHz
电感值 362.1nH
直流电阻 800mΩ
额定电流 260mA
长*宽*高 3.2mm*1.6mm*2.1mm
通用封装 1206
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装
