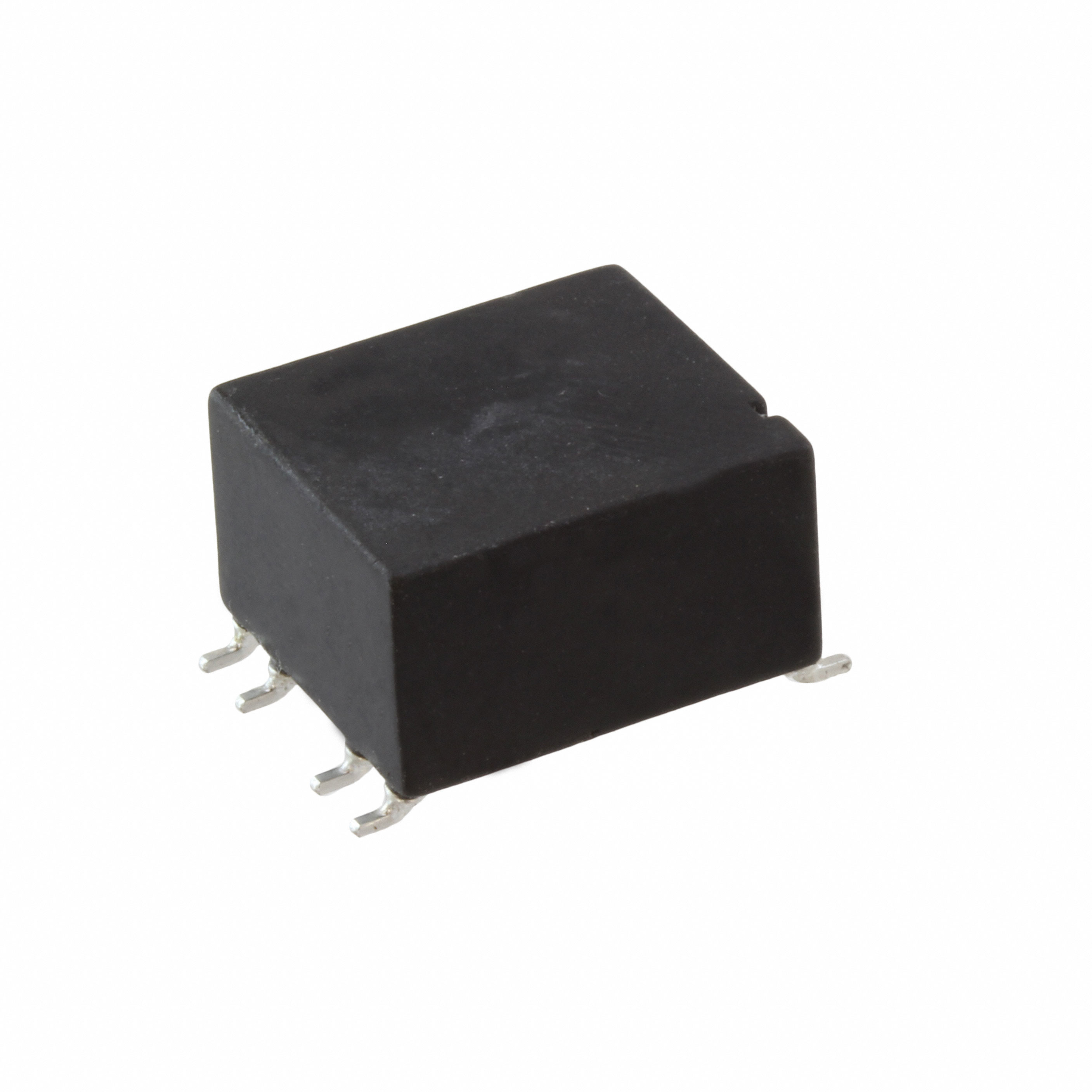

744290283

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 28 mH贴片共模滤波器, Idc 300mA, Rdc 2.8Ω, 14 x 12.5 x 7.8mm, 屏蔽
供应商型号: 732-5615-2-ND
供应商: Digi-Key
标准整包数: 250
WURTH 共模滤波器 744290283

744290283概述

    WE-UCF SMT Common Mode Line Filter 技术手册解析

    1. 产品简介


    WE-UCF SMT 共模线滤波器 是一款专门设计用于通用电子设备的表面贴装共模滤波器。这款滤波器主要用于抑制电磁干扰(EMI),确保电路在噪声环境下正常运行。其主要功能是消除电源线上的共模噪声,从而提高设备的整体稳定性和可靠性。它广泛应用于通信设备、工业控制系统、汽车电子、医疗设备等多个领域。

    2. 技术参数


    - 尺寸:2.54 mm u 0.05 mm (±0.1 mm)
    - 推荐焊盘图案:2.8 mm x 17.6 mm
    - 电气特性:
    - 绕组数:2
    - 电感值:10 kHz 下 50 mV 时 28 mH ±30%
    - 额定电流:最大 0.3 A
    - 直流电阻:最大 2.8 Ω @ 20 °C
    - 泄漏电感:1 MHz 下 1 mA 时 220000 nH 典型值
    - 绝缘测试电压:最大 500 V (AC)
    - 额定电压:80 V
    - 认证:
    - 符合 RoHS 2011/65/EU 和 2015/863
    - 符合 REACH (EC)1907/2006
    - 工作温度范围:储存条件 -40 至 +85 °C,工作温度 -40 至 +125 °C
    - 封装规格:
    - 卷带规格:330 mm 长度,1.5 mm 宽度,最大 35.4 mm
    - 零件编号:744290283

    3. 产品特点和优势


    WE-UCF SMT 共模线滤波器 的显著优势在于其卓越的噪声抑制能力,能够有效地降低共模噪声,从而提升整个系统的EMI表现。此外,它还具有较低的直流电阻和良好的热稳定性,能够在高电流下保持稳定工作。该产品通过了RoHS和REACH认证,确保符合环保要求。其宽广的工作温度范围(-40 至 +125 °C)使其适用于多种恶劣环境下的应用。

    4. 应用案例和使用建议


    WE-UCF SMT 共模线滤波器 可以在多种应用环境中发挥作用,如通信设备、工业控制系统和汽车电子等。例如,在汽车电子系统中,它可以有效抑制电源线上的噪声,保护敏感的电子设备免受干扰。使用时应注意以下几点:
    - 确保焊接过程符合规定的温度曲线,以避免损坏。
    - 清洗过程中不要使用刷子,以免破坏细小的导线。
    - 在存储超过12个月后使用前应进行检查,以确保焊接质量。

    5. 兼容性和支持


    该滤波器设计为与多种标准贴装设备兼容,可以方便地集成到现有的电路板设计中。制造商提供详尽的技术支持和维护服务,以帮助客户在使用过程中遇到任何问题时获得及时的帮助。

    6. 常见问题与解决方案


    - 问题:焊接时组件受损
    - 解决方案:确保遵循规定的焊接温度曲线,避免过高的温度导致损坏。

    - 问题:清洗过程导致组件损伤
    - 解决方案:避免使用刷子进行清洗,采用喷雾式清洗剂以减少损伤风险。

    7. 总结和推荐


    总体而言,WE-UCF SMT 共模线滤波器 是一款性能优越、广泛应用的电子产品。它具备出色的噪声抑制能力和宽泛的工作温度范围,适用于多种环境下的EMI抑制需求。对于需要高可靠性、高性能滤波的项目,该滤波器是一个非常值得推荐的选择。如果您正在寻找一个高效的EMI解决方案,这款滤波器将是您的理想之选。

744290283参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 80V
阻抗 -
电感值 28mH@ 10kHz
直流电阻 2.8Ω
额定电流 300mA
长*宽*高 14.5mm*12.5mm*7.8mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装
