744227

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 伍尔特 共模滤波器 WE-SL2系列, 2 x 51 μH, 80V, 1 A
供应商型号: MMU-744227-PUEHNO-IDJAXR
供应商: 海外现货
标准整包数: 351

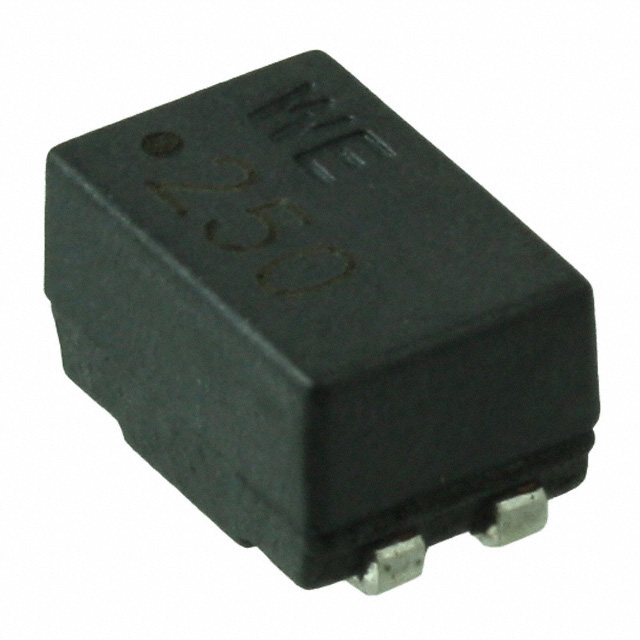

WURTH 共模滤波器 744227

744227概述

    WE-SL2 SMT Common Mode Line Filter 技术手册

    产品简介


    WE-SL2 是一款表面贴装(SMT)型共模线滤波器,专为通用电子设备设计。它主要用于降低电磁干扰(EMI),提高电子系统的电磁兼容性(EMC)。此滤波器可广泛应用于通信设备、消费电子产品、工业控制设备等领域,帮助这些设备满足严格的电磁兼容标准。

    技术参数


    - 尺寸:长6.0 mm ±0.3 mm,宽9.2 mm ±0.3 mm,高5.0 mm ±0.3 mm,引脚间距2.54 mm ±0.2 mm。
    - 标记:带有点标记表示双股绕法,无点标记表示分段绕法。标记510表示电感量代码。
    - 电气特性:
    - 额定电流:1000 mA(温升40 K)
    - 最大阻抗:5500 Ω
    - 电感量:51 μH(±30%)
    - 直流电阻:0.16 Ω(最大值)
    - 泄漏电感:85 nH(典型值)
    - 隔离电压:500 V(AC)
    - 额定电压:80 V
    - 认证:符合RoHS、REACh和无卤素标准;符合AEC-Q200标准。
    - 工作温度范围:-40°C 至 +125°C
    - 存储条件:在原包装内,温度<40°C,湿度<75%RH

    产品特点和优势


    WE-SL2 拥有卓越的电磁兼容性能,能有效减少设备的电磁干扰。其高可靠性设计使其能够在广泛的温度范围内稳定运行。此外,通过严格的工艺标准确保其在各种恶劣环境下的可靠性和稳定性。相比同类产品,它具有更高的额定电流和更低的直流电阻,能够更好地适应不同的电路设计需求。

    应用案例和使用建议


    - 典型应用:适合用于手机、路由器、计算机主板等需要良好电磁兼容性的设备中。
    - 使用建议:建议在使用前对焊锡过程进行充分的测试以确保焊接质量。避免强烈振动或机械冲击,以免损坏组件。在清洁过程中不要使用刷子,以免损坏电线。

    兼容性和支持


    - 兼容性:WE-SL2 可以与其他标准SMT组件兼容,便于在PCB板上进行布局。
    - 支持服务:Würth Elektronik eiSos GmbH 提供全面的技术支持和售后服务,包括安装指南、用户手册及技术支持热线。

    常见问题与解决方案


    - 问题1:组件在高温环境下工作时过热。
    - 解决方案:检查并优化系统散热设计,确保组件不会超过最大工作温度限制。
    - 问题2:组件在焊接过程中出现焊接不良。
    - 解决方案:确保遵循正确的焊接温度曲线,必要时可咨询供应商获取技术支持。

    总结和推荐


    综上所述,WE-SL2 SMT Common Mode Line Filter 是一款性能优异且用途广泛的共模线滤波器。它的高可靠性、广泛的温度适应能力和优秀的电磁兼容性使其成为众多设备的理想选择。尽管其价格略高于市面上的部分产品,但考虑到其高性能和可靠性,我们非常推荐在需要高可靠性和强电磁兼容性的设备中使用。
    希望这份技术手册能够帮助您更好地理解和使用WE-SL2。如果您有任何疑问或需要进一步的支持,请随时联系Würth Elektronik eiSos GmbH的技术支持团队。

744227参数

参数
直流电阻 160mΩ
额定电流 1A
线路数量 2
额定电压-AC 42V
额定电压-DC 80V
阻抗 5.5KΩ@ 10MHz
电感值 51μH@ 1kHz
长*宽*高 9.2mm*6mm*5.3mm
安装方式 水平安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

744227厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744227数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744227 744227数据手册

744227封装设计

查看详情并下载
Symbol
Footprint
3D Model
