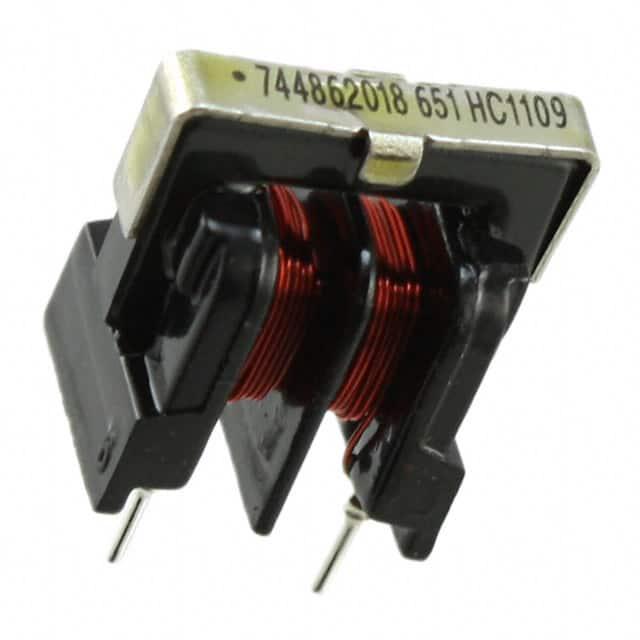

744862018

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 400V 1A 2 1.8mH@ 10kHz 310mΩ 垂直安装,通孔安装 17mm*11mm*17mm
供应商型号: 1890691
供应商: 海外现货
标准整包数: 1
WURTH 共模滤波器 744862018

744862018概述

    WE-TFC Common Mode Power Line Choke 技术手册解析

    1. 产品简介


    WE-TFC 共模电源线扼流圈 是一种专为通用电子设备设计的电感器,主要用于抑制电源线上的共模噪声。这类产品广泛应用于各种电子设备中,例如通信设备、计算机系统、工业控制系统和消费电子产品。其主要功能是通过电磁干扰(EMI)过滤来提高设备的电磁兼容性(EMC)性能。

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸 | 长:8.0 ±0.3 mm
    宽:7.0 ±0.3 mm
    高:17.0 max. mm |
    | 标记 | 744862018 |
    | 推荐焊盘尺寸 | 长:7.0 mm
    宽:8.0 mm |
    | 电气特性 | 风阻数量:2
    电感量:10 kHz / 100 mV 下为 1.8 mH ±50% / -30%
    泄漏电感:100 kHz / 100 mV 下为 19 μH 典型值
    额定电流:70 °C 下最大 1 A
    直流电阻:20 °C 下最大 0.31 Ω
    额定电压:50 Hz 下最大 300 V (AC)
    绝缘测试电压:50 Hz / 5 mA / 2 秒下 2500 V (AC) |
    | 工作温度范围 | 环境温度:-40°C 到 +70°C
    工作温度:-40°C 到 +125°C |
    | 湿度敏感等级 | MSL 1 |
    | 符合标准 | RoHS,REACh,无卤素认证,AEC-Q200 标准 |

    3. 产品特点和优势


    WE-TFC 共模电源线扼流圈具备以下几个显著特点:
    - 高性能滤波:能够在高频范围内提供有效的共模噪声抑制,确保设备的EMC性能。
    - 耐用设计:满足严格的工业标准,能够在恶劣环境下保持稳定的工作状态。
    - 可靠性高:通过多项国际认证,符合AEC-Q200标准,适用于高可靠性要求的应用场合。
    - 兼容性强:与主流的焊接工艺和清洗工艺相兼容,易于集成到各种电路板中。

    4. 应用案例和使用建议


    根据技术手册中的描述,该产品可以用于各种需要EMI滤波的场合,如电源线滤波、信号线保护等。具体使用时应注意以下几点:
    - 温度管理:由于其工作温度范围较广,安装时需要考虑散热措施以避免温度过热导致的性能下降。
    - 电流限制:使用时不得超过额定电流,否则可能会影响产品寿命或导致损坏。
    - 防护措施:对于长时间存储的产品,在使用前应检查焊点质量,防止因长期存储导致的焊点退化。

    5. 兼容性和支持


    WE-TFC 共模电源线扼流圈已通过多项国际标准认证,包括RoHS、REACh和AEC-Q200标准,证明其在环境友好和高可靠性方面表现优异。厂商提供了详细的技术支持和服务,确保客户在设计、生产及后期维护过程中获得充分的支持。

    6. 常见问题与解决方案


    - 问题:如何判断产品是否出现过载?
    解决方案:使用万用表测量直流电阻,若发现显著偏离规范值,则可能存在过载情况,应及时断电检查。
    - 问题:长时间存储后产品是否还能正常工作?
    解决方案:建议所有产品应在出厂后12个月内使用。超过此期限的产品应进行额外的焊接可焊性检测。

    7. 总结和推荐


    WE-TFC 共模电源线扼流圈是一款性能卓越、可靠性高的电子元件,适用于多种需要EMI滤波的场合。其出色的兼容性和强大的技术支持使其成为各领域工程师的理想选择。尽管在某些情况下使用需要特别注意,但总体而言,这是一款值得推荐的产品。

744862018参数

参数
线路数量 2
额定电压-AC 400V
额定电压-DC -
阻抗 -
电感值 1.8mH@ 10kHz
直流电阻 310mΩ
额定电流 1A
长*宽*高 17mm*11mm*17mm
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
