744206

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 80V 2A 2 60μH@ 100kHz 1.6KΩ(Max) 65mΩ 水平安装,贴片安装 12.7mm(长度)*6.05mm(高度)
供应商型号: 2534553
供应商: 海外现货
标准整包数: 1

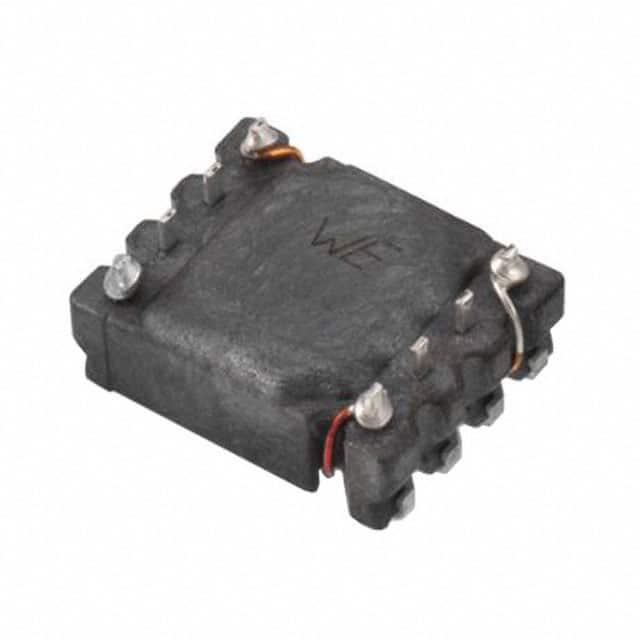

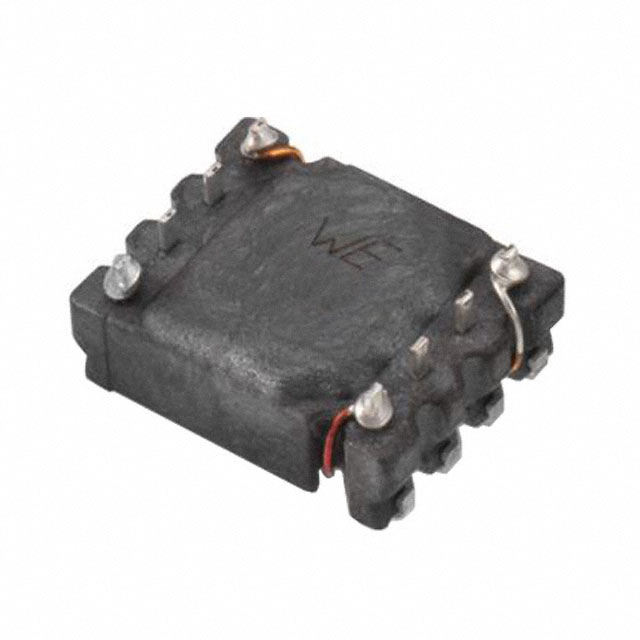

WURTH 共模滤波器 744206

744206概述

    # WE-SL SMT 共模线滤波器技术手册

    产品简介


    WE-SL SMT 共模线滤波器(产品型号:744206)是德国 Würth Elektronik eiSos GmbH & Co. KG 设计开发的一款高性能电子元件,专用于一般电子设备的电磁兼容性和电感解决方案。此滤波器主要用于抑制高频共模噪声,同时允许差模信号通过,广泛应用于通信设备、消费电子、工业控制等领域。其典型应用包括计算机主板、网络接口设备、开关电源以及汽车电子系统。

    技术参数


    以下为 WE-SL SMT 共模线滤波器的关键技术参数:
    | 参数名称 | 规格值 | 单位 | 容差 |
    ||
    | 尺寸 | 10.2 ± 0.3 × 5.4 ± 0.3 × 12.4 ± 0.3 | mm
    | 额定电感值 | 60 | µH | ±35% |
    | 最大阻抗 | 1600 | Ω | max. |
    | 最大额定电流 | 2000 | mA | max. |
    | 直流电阻 | 0.065 | Ω | max. |
    | 漏感 | 86 | nH | typ. |
    | 测试电压 | 500 | V (AC) | max. |
    | 工作温度范围 | -40 至 +125 | °C
    | 储存条件 | 温度 < 40, 湿度 < 75%

    产品特点和优势


    WE-SL SMT 共模线滤波器具有以下显著特点及优势:
    - 高效共模噪声抑制:通过其精确设计的结构,在高频段能够有效抑制共模干扰。
    - 高可靠性:符合 RoHS、REACh 和 Halogen-Free 标准,环保且耐用。
    - 宽泛的工作环境:能够在极端温度条件下稳定运行,满足各种恶劣环境需求。
    - 简化电路设计:集成度高,减少外部元件需求,有助于缩小整体电路板面积。
    - 严格的生产质量控制:经过全面测试认证,确保一致性和稳定性。

    应用案例和使用建议


    应用案例
    1. 计算机主板:过滤掉 USB 接口引入的高频噪声,提高信号完整性。
    2. 网络设备:保护交换机或路由器免受外界高频干扰的影响。
    3. 工业自动化:在电机驱动电路中减少 EMI 干扰对其他组件的影响。
    使用建议
    - 在焊接时,请严格遵循提供的再流焊曲线,避免因过热导致性能下降。
    - 确保良好的接地设计以提升滤波效果;若使用刷子清洁 PCB,避免直接接触元件以防损坏细小引脚。
    - 存储时间超过 12 个月的产品可能面临焊接不良风险,因此建议尽早使用。

    兼容性和支持


    WE-SL SMT 共模线滤波器与大多数 SMT 装配工艺兼容,并支持 Tape 和 Reel 包装形式。此外,Würth Elektronik 提供详尽的技术文档和支持服务,帮助客户解决实际问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后发现外观变形 | 检查是否符合指定的焊接曲线和温度要求 |
    | 高频下噪声消除效果不佳 | 检查周围布线是否符合阻抗匹配原则 |
    | 运行一段时间后性能降低 | 确认是否超过最高工作温度限制 |

    总结和推荐


    综上所述,WE-SL SMT 共模线滤波器以其优异的电磁兼容性能、高可靠性以及广泛的适用范围成为同类产品的佼佼者。对于需要处理高频噪声的应用场合,此款滤波器是一个值得信赖的选择。我们强烈推荐将其纳入任何需要高水平 EMI 抑制的设计之中。如果您正在寻找一款能够提供强大共模噪声抑制且具备高可靠性的解决方案,则这款滤波器将是您的理想之选。

744206参数

参数
额定电压-DC 80V
阻抗 1.6KΩ(Max)
电感值 60μH@ 100kHz
直流电阻 65mΩ
额定电流 2A
线路数量 2
额定电压-AC -
长*宽*高 12.7mm(长度)*6.05mm(高度)
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

744206厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744206数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744206 744206数据手册

744206封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.6311
10+ ¥ 21.1735
50+ ¥ 21.1735
100+ ¥ 20.7954
200+ ¥ 20.4173
600+ ¥ 20.4173
3000+ ¥ 20.4173
6000+ ¥ 20.4173
库存: 473
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.63
直接购买
加入购物车
