首页  >  产品百科  >  7448263505

7448263505

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 500 μH线圈电感, WE-CMB HC系列, 35A最大直流, 通孔, 10.5mm引线节距
供应商型号: 7568427
供应商: 海外现货
标准整包数: 1

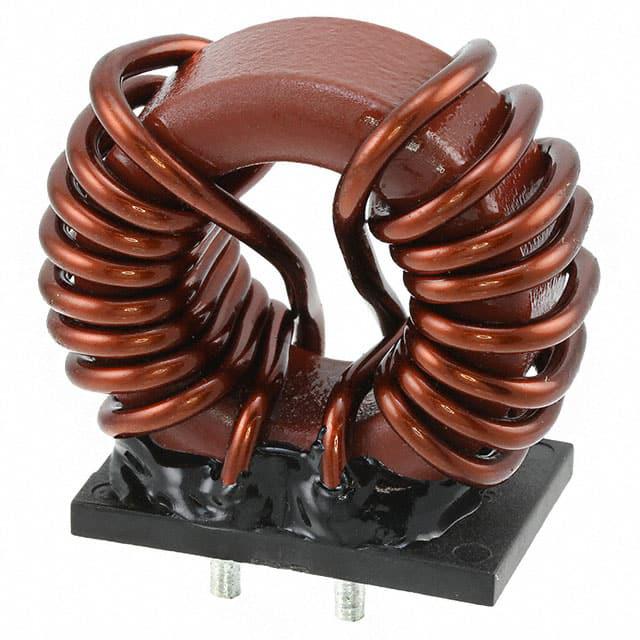

WURTH 共模滤波器 7448263505

7448263505概述

    电子元器件产品技术手册:WE-CMB Common Mode Power Line Choke

    产品简介


    WE-CMB Common Mode Power Line Choke 是一款专为通用电子产品设计的电感器。它主要用作电源线共模扼流圈,以抑制共模噪声,确保电源线的稳定运行。这款电感器适用于各种通用电子设备,如计算机、工业控制系统、通信设备等。

    技术参数


    - 尺寸(单位:毫米):
    - 长度:18.5 ± 0.5 mm
    - 宽度:10 ± 0.5 mm
    - 高度:2.5 typ. (最大 4.7 mm)
    - 宽度:23.5 max. (最大 47 mm)
    - 孔径图案(单位:毫米):
    - 10 mm
    - 18.5 mm
    - O 3.3 mm
    - 推荐焊接温度曲线(单位:摄氏度/秒):
    - 预热温度:Min 100 °C, Typ 120 °C, Max 130 °C
    - 预热时间:70 秒
    - 峰值温度:250 °C - 260 °C
    - 冷却时间:各波峰最大 5 秒
    - 电学特性:
    - 电感量:2x0.5 mH (10 kHz/ 0.1 mA) ±30%
    - 额定电流:35 A @ 70 °C
    - 直流电阻:2x2.3 mΩ @ 20 °C 最大
    - 额定电压:250 V AC (50 Hz)
    - 绝缘测试电压:1500 V AC (50 Hz/ 5 mA/ 2 sec)
    - 温度范围:
    - 存储温度:-20 °C 至 +60 °C
    - 工作温度:-40 °C 至 +125 °C
    - 温升:小于 55 K

    产品特点和优势


    WE-CMB Common Mode Power Line Choke 的独特之处在于其卓越的共模噪声抑制能力,适用于多种高频应用场合。其高可靠性、宽工作温度范围和良好的机械强度使其在众多应用场景中表现出色。此外,其优异的温度稳定性也使其能够在恶劣环境下长期可靠运行。

    应用案例和使用建议


    在实际应用中,WE-CMB 常被用于计算机电源、通信设备、工业控制系统的电源线共模噪声抑制。使用时需要注意确保安装的牢固性和避免过载,以防止对电路板造成损坏。对于需要高精度和高可靠性的应用场景,应确保产品在规定的温度范围内工作。

    兼容性和支持


    WE-CMB Common Mode Power Line Choke 具有广泛的兼容性,可与市场上大多数标准 PCB 和焊接工艺兼容。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,包括产品咨询、技术支持和售后维护等服务。

    常见问题与解决方案


    - 问题: 产品在长时间使用后出现异常噪声?
    - 解决办法: 检查是否超过额定电流或工作温度。如是,请降低电流并确保在规定的工作温度范围内运行。

    - 问题: 产品在焊接过程中出现问题?
    - 解决办法: 确保严格遵守推荐的焊接温度曲线,并选择合适的焊接设备和材料。

    总结和推荐


    总体而言,WE-CMB Common Mode Power Line Choke 在共模噪声抑制方面表现出色,适用于多种通用电子设备。其优良的性能和广泛的应用范围使其在市场上具有很高的竞争力。如果您的项目需要有效的共模噪声抑制,且不涉及极端环境和高安全要求的应用,则 WE-CMB 是一个值得推荐的选择。

7448263505参数

参数
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 500μH@ 100kHz
直流电阻 2.3mΩ
额定电流 35A
长*宽*高 47mm*23.5mm*43mm
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

7448263505厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7448263505数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 7448263505 7448263505数据手册

7448263505封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 129.8316
5+ ¥ 124.3723
9+ ¥ 121.7146
库存: 54
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 129.83
