649002013322

产品分类: 矩形连接器 - 外壳
厂牌: WURTH
产品描述: Wurth伍尔特 连接器外壳, 2路, 4.2mm节距, 1行
供应商型号: 1725180
供应商: 海外现货
标准整包数: 200

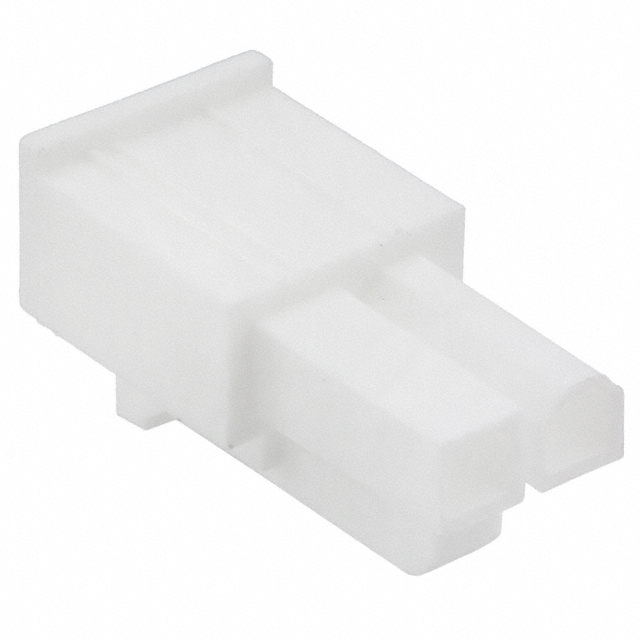

WURTH 矩形连接器 - 外壳 649002013322

649002013322概述

    WR-MPC4 Single Row Female Receptacle Housing 技术手册

    1. 产品简介


    WR-MPC4 单排母接线端子外壳 是由 Würth Elektronik eiSos GmbH & Co. KG 设计并开发的一款电子组件,适用于一般电子设备。它主要用于连接和固定电子元件,以确保稳定可靠的电路连接。该产品不适用于需要高安全标准和高可靠性要求的设备,如医疗、航空、核控制等领域。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 针数 | 2
    | 针到针距离(中间) | 4.2 | mm |
    | 外壳长度 | 9.6 | mm |
    | 接触间隔 | 4.2 | mm |
    | 绝缘材料 | PA66
    | 阻燃等级 | UL94 V-0
    | 颜色 | 白色
    | 工作温度范围 | -40 至 +105 | °C |
    | 耐压测试 | 1500 V AC (1分钟)
    | 绝缘电阻 | ≥1000 MΩ

    3. 产品特点和优势


    WR-MPC4 单排母接线端子外壳 具备以下特点和优势:
    - 高可靠性和稳定性:通过严格的质量控制和耐久性测试,确保长期稳定的电气性能。
    - 通用性强:适合多种电子设备的应用,易于安装和维护。
    - 阻燃设计:采用UL94 V-0级别的PA66绝缘材料,确保在火灾情况下不会产生有毒气体。
    - 环保认证:符合RoHS和REACh环保标准,无有害物质。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品:例如手机、平板电脑的充电接口。
    - 家用电器:如洗衣机、微波炉等家电设备的内部连接。
    - 工业设备:工厂自动化系统中的传感器连接。
    使用建议:
    - 正确安装:确保焊接过程符合产品规范,避免使用不当的焊接方法。
    - 定期检查:对长期使用的设备进行定期检查,确保接触良好。
    - 适当清洁:使用无损清洁剂,避免使用刷子,防止破坏功能性区域。

    5. 兼容性和支持


    WR-MPC4 单排母接线端子外壳 可与其他 Würth Elektronik eiSos GmbH & Co. KG 的配套产品配合使用,确保整体系统的稳定性和可靠性。Würth Elektronik 提供详尽的技术支持和售后服务,包括但不限于设计咨询、故障排查和产品定制服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊 | 确保焊接温度和时间符合产品规范,使用适当的助焊剂。 |
    | 清洗过程中导致功能受损 | 使用温和的清洗剂,避免使用刷子。 |
    | 存储期间出现氧化现象 | 将产品存储在干燥通风的地方,避免直接暴露在阳光下。 |
    | 长期使用后接触不良 | 定期进行检查和清洁,确保接触良好。 |

    7. 总结和推荐


    综上所述,WR-MPC4 单排母接线端子外壳 在可靠性、耐用性和通用性方面表现出色,适用于各种消费电子、家用电器和工业设备。尽管其不适合用于高安全标准的应用场合,但在一般电子设备中表现出卓越的性能。对于需要稳定连接的电路设计,WR-MPC4 单排母接线端子外壳 是一个值得信赖的选择。强烈推荐在非安全关键型应用中使用。

649002013322参数

参数
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 9.6mm(长度)*7.4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

649002013322厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

649002013322数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 外壳 WURTH 649002013322 649002013322数据手册

649002013322封装设计

查看详情并下载
Symbol
Footprint
3D Model
