649004013322

产品分类: 矩形连接器 - 外壳
厂牌: WURTH
产品描述: Wurth伍尔特 连接器外壳, 4路, 4.2mm节距, 1行
供应商型号: ET-2113403
供应商: 海外现货
标准整包数: 10

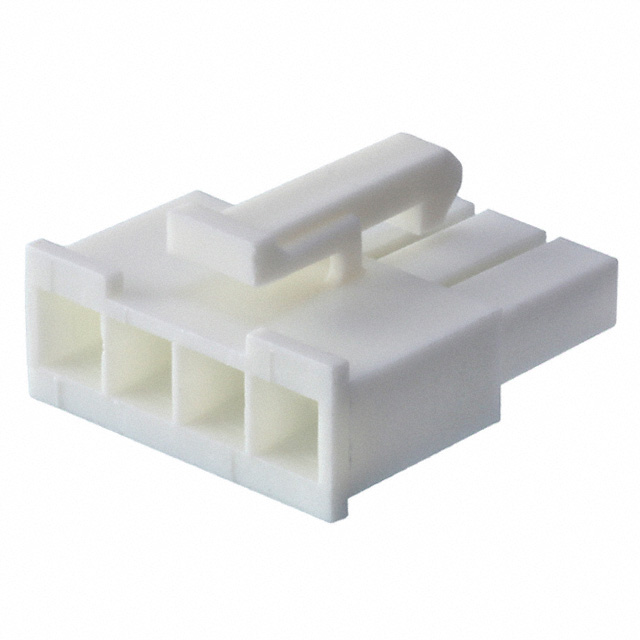

WURTH 矩形连接器 - 外壳 649004013322

649004013322概述

    # WR-MPC4 单排插座连接器技术手册

    1. 产品简介


    WR-MPC4 单排插座连接器是一种用于通用电子设备的电子元器件。它属于单排插座型接头,广泛应用于消费电子、通信设备、工业控制以及其他非高安全性要求的应用领域。该连接器具有四针设计,支持4.2 mm间距,能够高效传输信号并满足多种小型化电子设备的需求。

    2. 技术参数


    以下是该电子元器件的主要技术参数和性能指标:
    | 参数名称 | 参数值 | 单位 |
    |
    | 接触间距(Pitch) | 4.2 | mm |
    | 针数 | 4
    | 插针中心距离 | 12.6 | mm |
    | 长度(L) | 18 | mm |
    | 材料 | 聚酰胺66(PA66)
    | 绝缘材料阻燃等级 | UL94 V-0
    | 工作温度范围 | -40 至 +105 | °C |
    | 绝缘电阻 | ≥1000 | MΩ |
    | 耐压强度 | 1500(AC 1分钟) | V |
    此外,该产品符合多项环保法规,如RoHS和REACh标准,并通过了UL认证。

    3. 产品特点和优势


    独特功能和优势:
    1. 小尺寸设计:4.2 mm的接触间距和紧凑的外形使其非常适合空间受限的电子应用。
    2. 高可靠性:通过严格的制造工艺和绝缘材料选择,确保长期稳定的电气性能。
    3. 环保合规:符合RoHS和REACh标准,适用于环保要求较高的市场。
    4. 便捷安装:简单易用的设计,适合大批量生产。
    这些特性使得WR-MPC4成为消费类电子产品、通讯设备和工业自动化领域的理想选择,具有显著的市场竞争力。

    4. 应用案例和使用建议


    应用场景:
    1. 消费电子:如小型手持设备、可穿戴设备等。
    2. 通信设备:如网络接口模块、无线模块的连接。
    3. 工业控制:如传感器与控制器之间的信号传输。
    使用建议:
    - 避免机械损伤:在组装和运输过程中需小心操作,防止连接器受力过大导致损坏。
    - 选择合适清洁剂:清洗时建议使用无害清洁剂,避免破坏连接器表面。
    - 定期检查:对于长期运行的设备,建议定期检查连接器的状态以确保其正常工作。

    5. 兼容性和支持


    该产品与WR-MPC4对应的插针连接器高度兼容,可以实现良好的电气连接。Würth Elektronik eiSos公司提供了全面的技术支持和售后服务,确保客户在设计和使用过程中的顺利进行。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查接触面是否有污渍或变形。 |
    | 插拔时出现卡顿 | 确保插入方向正确且力度适中。 |
    | 长时间使用后接触电阻增加 | 更换新件,避免老化影响性能。 |

    7. 总结和推荐


    综合评估:
    WR-MPC4单排插座连接器以其紧凑的尺寸、优异的可靠性和环保特性,在多个行业中展现出强大的适用性和竞争力。特别是在消费电子和通信设备领域,其性能表现尤为突出。
    推荐使用:
    该产品非常适合作为通用电子设备中的信号传输接口,特别是在需要高密度布线和紧凑设计的场景下。我们强烈推荐在相关项目中选用此款连接器。

649004013322参数

参数
针脚数 4pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 18mm(长度)*7.4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

649004013322厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

649004013322数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 外壳 WURTH 649004013322 649004013322数据手册

649004013322封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.867 ¥ 7.8388
50+ $ 0.7692 ¥ 6.955
100+ $ 0.6275 ¥ 5.6735
500+ $ 0.5726 ¥ 5.1769
1000+ $ 0.5429 ¥ 4.9091
库存: 331
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 78.38
