744273501

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 5 μH 744273贴片共模滤波器, Idc 5A, Rdc 5.5mΩ, 9.5 x 8.3 x 5.3mm
供应商型号: MMU-744273501-PUEHNO-Q65QNK
供应商: 海外现货
标准整包数: 577

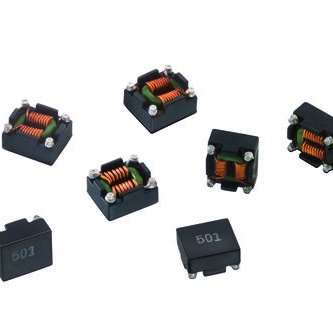

WURTH 共模滤波器 744273501

744273501概述


    产品简介


    WE-SL5 HC SMT 共模线滤波器是一款适用于通用电子设备的表面贴装(SMT)共模线滤波器。该产品主要用于过滤共模噪声,保护电路免受电磁干扰(EMI)。典型应用领域包括消费电子、通信设备、工业自动化系统及汽车电子等。

    技术参数


    - 尺寸:最大8.3 mm,长度7.5 ±0.1 mm,宽度6.3 ±0.1 mm,直径1.2 mm(典型值)
    - 引脚标记:pin 1 位置用符号“•”标记
    - 推荐焊盘图案:长10.3 mm,宽2.7 mm,高度2.7 mm,长度8.9 mm
    - 电气特性
    - 电感:在100 kHz/ 0.1 mA 条件下为5 μH(典型值)
    - 阻抗:在100 MHz 下为500 Ω(±25%)
    - 额定电流:ΔT = 40 K时为5000 mA(最大值)
    - 直流电阻:0.0055 Ω(最大值)
    - 漏感:在1 MHz/ 1 mA 条件下为570 nH(典型值)
    - 绝缘测试电压:500 V(AC)
    - 额定电压:80 V

    产品特点和优势


    - 高共模抑制比:在高频段具有优异的共模噪声抑制能力。
    - 宽工作温度范围:可在-40°C到+125°C的极端环境下稳定工作。
    - 符合RoHS认证:绿色环保,满足国际环保标准。
    - 卤素无害:遵循JEDEC和IEC 61249-2-21标准,适用于现代电子产品设计。
    - 可靠的焊锡特性:符合IPC/ JEDEC J-STD-020E标准,确保焊接质量和可靠性。

    应用案例和使用建议


    应用案例:
    1. 在无线路由器中用于过滤共模噪声,提高信号传输质量。
    2. 在汽车电子系统中用于电源线的噪声抑制,保障车辆电子系统的稳定运行。
    使用建议:
    - 在焊接过程中需严格按照推荐的回流焊曲线进行,避免过高的焊接温度对产品造成损坏。
    - 使用清洗剂时需注意不要破坏产品表面的标识和镀层,尽量采用无害的清洗剂。

    兼容性和支持


    该产品与其他主流电子元件兼容良好,且厂商提供了详尽的技术支持文档,包括焊接指导和常见问题解答。如果需要进一步的支持,可以通过官网联系技术支持工程师。

    常见问题与解决方案


    1. 问:如何确定合适的焊接温度?
    答:参考回流焊曲线中的温度参数,确保焊接温度控制在250°C至260°C之间。

    2. 问:如何检查产品的兼容性?
    答:确保产品的电气特性和机械尺寸符合设计要求,并参照相关标准(如JEDEC和IPC标准)进行验证。
    3. 问:在存储时需要注意什么?
    答:在原包装条件下存放时,温度应低于40°C,湿度应低于75%RH,并且在12个月内使用以保证最佳性能。

    总结和推荐


    WE-SL5 HC SMT 共模线滤波器是一款性能优越、稳定性高、适用范围广的电子元器件,特别适合应用于需要严格电磁兼容性的场合。通过严格的焊接工艺控制和合理的使用环境管理,可以充分发挥其高性能的优势。我们强烈推荐使用这款产品,以确保您的电子设备具备良好的电磁兼容性和信号传输质量。

744273501参数

参数
阻抗 500Ω@ 130MHz
电感值 5μH@ 100kHz
直流电阻 5.5mΩ
额定电流 5A
线路数量 2
额定电压-AC 42V
额定电压-DC 80V
长*宽*高 9.5mm*8.3mm*5.3mm
通用封装 744273
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744273501厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744273501数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744273501 744273501数据手册

744273501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
577+ $ 2.0294 ¥ 17.1891
1000+ $ 1.8669 ¥ 15.8127
库存: 577
起订量: 577 增量: 0
交货地:
最小起订量为:577
合计: ¥ 9918.11
