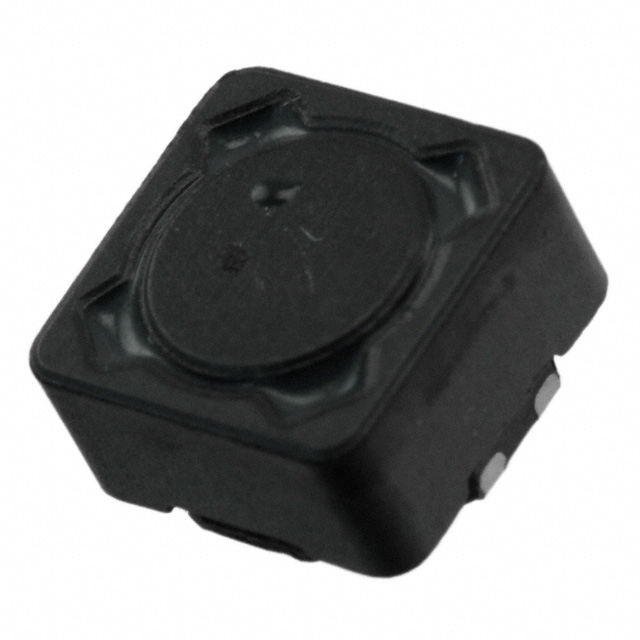

744281100

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 80V 1.1A 2 10μH@ 100kHz 10KΩ@ 25MHz 120mΩ 7345 水平安装,贴片安装 7.3mm*7.3mm*4.8mm
供应商型号: 1890680
供应商: 海外现货
标准整包数: 1
WURTH 共模滤波器 744281100

744281100概述


    产品简介


    WE-SCC SMD 共模线滤波器(型号:744281100)是一款专为通用电子设备设计的表面贴装器件。其主要功能是过滤电路中的共模噪声,提升电路的电磁兼容性(EMC),并防止因高频信号干扰而引起的性能问题。这种共模线滤波器广泛应用于计算机、通信设备、消费电子等领域。

    技术参数


    - 尺寸: 7.3 mm × 7.3 mm × 2.0 mm (长×宽×高)
    - 最大额定电流: 1100 mA (ΔT = 40 K)
    - 直流电阻: ≤2 x 0.12 Ω
    - 电感量: 2 x 10 µH @ 100 kHz/100 mV (±20%)
    - 最大阻抗: 10000 Ω (最大值)
    - 额定电压: 80 V
    - 绝缘测试电压: 250 V (AC)
    - 最高工作温度: +125°C
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -40°C 至 +85°C
    - 焊接温度要求: 根据IPC/JEDEC J-STD-020E标准

    产品特点和优势


    WE-SCC SMD 共模线滤波器具有多项独特的功能和优势。首先,其共模噪声抑制能力极强,能有效减少电路中的高频干扰,从而提高系统的稳定性。其次,该滤波器具有优异的耐热性能,在最高125°C的工作环境下仍能正常工作,非常适合在严苛环境下的应用。此外,它的结构紧凑,体积小,便于安装和集成到各种设备中。再者,由于其高阻抗特性和低直流电阻,能够显著降低电路中的功率损耗,提高能效。

    应用案例和使用建议


    这款滤波器常用于需要良好电磁兼容性的应用场合。例如,在高速通信设备中,它可以有效消除共模噪声,提高数据传输的稳定性和可靠性。在计算设备中,可以有效地减少电源噪声,提高处理器和内存的性能。对于工业控制设备,它可以防止高频干扰导致的误操作。
    使用建议:
    - 确保电路板上的焊接温度符合规定的焊接曲线,以避免焊接不良。
    - 避免直接机械冲击,尤其是对滤波器核心材料的冲击。
    - 检查焊接后的电气和机械性能,确保没有损坏。

    兼容性和支持


    WE-SCC SMD 共模线滤波器设计适用于标准SMT工艺,可以与大多数标准SMT贴装设备兼容。供应商提供详细的技术支持和售后服务,包括但不限于焊接曲线指南、故障排查等。建议在设计阶段与供应商沟通具体的应用需求,以获得最佳技术支持。

    常见问题与解决方案


    - 问题一: 过高的焊接温度会导致滤波器失效。
    - 解决方案: 确保焊接温度不超过推荐的上限,并严格遵循焊接曲线。
    - 问题二: 滤波器在焊接后出现电气性能下降。
    - 解决方案: 在焊接后检查滤波器的电气和机械性能,必要时重新焊接。

    总结和推荐


    综上所述,WE-SCC SMD 共模线滤波器具备优良的电磁兼容性能、高可靠性和广泛的适用范围,适合多种电子设备的设计需求。我们强烈推荐使用这款滤波器来提升电子设备的电磁兼容性,特别是对于需要在高温环境中工作的设备。为了获得最佳效果,建议严格按照技术手册中的焊接曲线进行焊接,并注意保持电路板的良好散热。

744281100参数

参数
额定电压-DC 80V
阻抗 10KΩ@ 25MHz
电感值 10μH@ 100kHz
直流电阻 120mΩ
额定电流 1.1A
线路数量 2
额定电压-AC -
长*宽*高 7.3mm*7.3mm*4.8mm
通用封装 7345
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装
