744202

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 80V 350mA 4 1mH@ 100kHz 5KΩ(Max) 400mΩ 水平安装,贴片安装 12.7mm*9.5mm*6.05mm
供应商型号: 2534558
供应商: 海外现货
标准整包数: 1

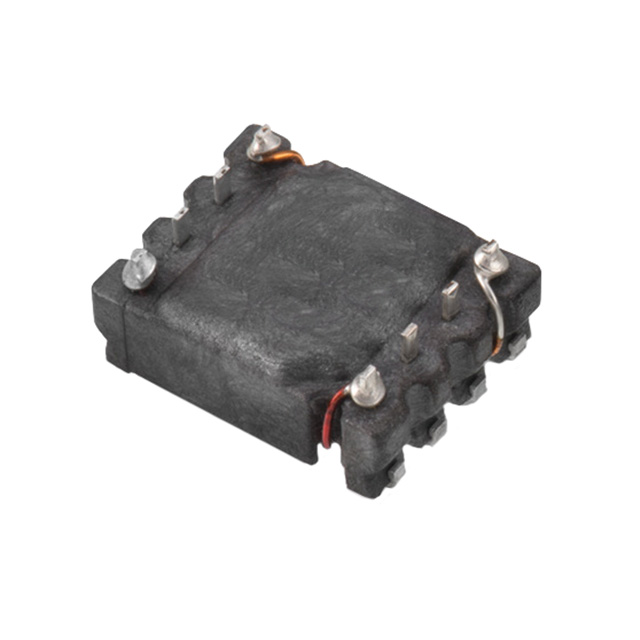

WURTH 共模滤波器 744202

744202概述


    产品简介


    WE-SL SMT Common Mode Line Filter(型号:744202)是一款专为通用电子产品设计的表面贴装共模线滤波器。它主要用于抑制电路中的共模干扰信号,确保电子设备的正常运行。这种滤波器广泛应用于各种电子设备中,如通信设备、计算机系统、消费电子设备等。

    技术参数


    - 尺寸规格:
    - 长度(Length):10.2 mm ±0.3 mm
    - 宽度(Width):5.4 mm ±0.3 mm
    - 高度(Height):12.4 mm ±0.3 mm
    - 基准标记(Reference Marking):10.4 mm
    - 电气特性:
    - 匝数(Number of Windings):4
    - 电感(Inductance):1000 μH ±35%
    - 最大阻抗(Maximum Impedance):5000 Ω max.
    - 额定电流(Rated Current):350 mA(ΔT = 40 K)
    - 直流电阻(DC Resistance):0.4 Ω max.
    - 泄漏电感(Leakage Inductance):170 nH typ.
    - 绝缘测试电压(Insulation Test Voltage):500 V (AC) max.
    - 额定电压(Rated Voltage):80 V max.
    - 工作环境:
    - 工作温度范围:-40°C 至 +125°C
    - 存储条件:温度 < 40°C,相对湿度 < 75% RH
    - 防潮等级(Moisture Sensitivity Level):1

    产品特点和优势


    WE-SL SMT Common Mode Line Filter具有多个独特功能和优势,使其在市场上具有较高的竞争力:
    - 高可靠性:采用国际标准制造,通过严格的认证,符合RoHS、REACH、无卤素标准。
    - 低噪声:能有效减少电磁干扰,提高系统的稳定性和可靠性。
    - 广泛的应用:适用于多种电子设备,包括通信设备、计算机系统、消费电子产品等。
    - 优良的电气性能:具有高电感值和低直流电阻,保证了高效的过滤效果。

    应用案例和使用建议


    在典型的应用场景中,这种共模线滤波器被用于无线通信设备、工业控制系统、家用电器等设备中。例如,在一台高性能服务器中,它可以有效地减少电源输入端的共模噪声,提升系统的整体稳定性。
    使用建议:
    - 在焊接过程中,必须遵循特定的回流焊接曲线,以确保焊接质量。
    - 清洗时要避免使用可能损坏电线绝缘层的清洗剂。
    - 在对成品进行灌封处理时,应手动检查以防止密封不完全导致内部污染。

    兼容性和支持


    该产品与其他电子元件和设备具有良好的兼容性,可以轻松集成到现有的电路设计中。制造商提供了详尽的技术支持和维护服务,包括技术文档、售后支持等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现空焊 | 检查并调整焊接温度和时间 |
    | 清洗过程中电线绝缘层损坏 | 使用适合的清洗剂,避免刷子清洗 |
    | 产品存储时间超过12个月 | 在规定时间内使用,确保良好性能 |

    总结和推荐


    总体而言,WE-SL SMT Common Mode Line Filter是一款高性能的共模线滤波器,适用于多种电子设备,尤其适合需要高效滤除共模噪声的应用场景。它的高可靠性和优良的电气性能使其在市场上具有很强的竞争力。对于需要提高系统稳定性的工程师和设计师来说,这款产品是一个值得推荐的选择。

744202参数

参数
阻抗 5KΩ(Max)
电感值 1mH@ 100kHz
直流电阻 400mΩ
额定电流 350mA
线路数量 4
额定电压-AC -
额定电压-DC 80V
长*宽*高 12.7mm*9.5mm*6.05mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

744202厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744202数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744202 744202数据手册

744202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.6199
10+ ¥ 22.0594
50+ ¥ 22.0594
100+ ¥ 21.6655
200+ ¥ 21.2716
600+ ¥ 21.2716
3000+ ¥ 21.2716
6000+ ¥ 21.2716
库存: 46
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.61
直接购买
加入购物车
