7446122003

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 250V 1.5A 2 3.3mH@ 10 kHz 150mΩ 垂直安装,通孔安装 18.5mm*13.5mm*20.5mm
供应商型号: 4360008
供应商: 海外现货
标准整包数: 1

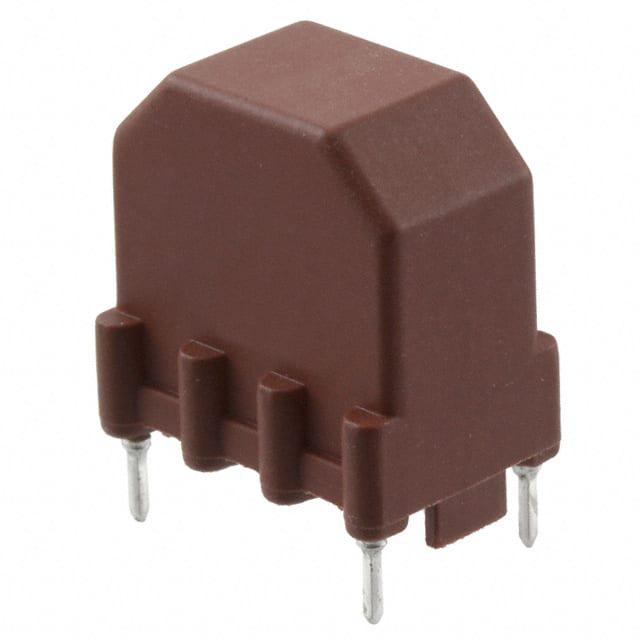

WURTH 共模滤波器 7446122003

7446122003概述

    电子元器件技术手册解析:WE-LF Common Mode Power Line Choke(型号7446122003)

    1. 产品简介


    产品类型:WE-LF Common Mode Power Line Choke 是一款用于抑制共模干扰的电感器,广泛应用于一般电子设备中。
    主要功能:通过电磁感应原理,有效抑制电源线中的共模噪声,保证电路稳定运行。
    应用领域:适用于家用电器、办公设备、通信设备等多种电子产品中,以减少电磁干扰对系统的影响。

    2. 技术参数


    - 尺寸:
    - 长度:15.00 mm ±0.2 mm
    - 宽度:10.00 mm ±0.2 mm
    - 高度:13.50 mm 最大
    - 重量:0.60 g 典型值
    - 额定电流:在 70 °C 下为 1.5 A
    - 直流电阻:在 20 °C 下为 0.15 Ω 最大
    - 额定电压:50 Hz 下为 250 V AC
    - 绝缘测试电压:50 Hz 下为 1500 V AC
    - 互感系数:3.3 mH 典型值
    - 温度范围:存储温度为 -20 °C 到 +60 °C;工作温度为 -40 °C 到 +125 °C

    3. 产品特点和优势


    - 高可靠性:设计符合 EMC 标准,适合各种复杂的电磁环境。
    - 宽温范围:能够在极端温度条件下稳定工作。
    - 抗干扰能力强:能够有效抑制共模噪声,确保信号传输的纯净性。
    - 轻量化设计:产品结构紧凑,便于安装和集成。

    4. 应用案例和使用建议


    - 家庭娱乐系统:用于家庭影院、游戏机等设备中,提高系统的抗干扰能力。
    - 办公自动化设备:适合打印机、扫描仪等设备,减少电磁干扰带来的影响。
    - 汽车电子系统:在车载信息系统中,可以显著降低电磁干扰。
    使用建议:
    - 确保在高温环境下使用时,温度不超过 +125°C。
    - 避免直接机械冲击,以防磁芯损坏。
    - 使用前检查产品,确认电气和机械性能完好无损。

    5. 兼容性和支持


    - 兼容性:适用于标准焊接工艺,支持 Pb-Free 和 Sn-Pb 组装方式。
    - 支持服务:提供详细的安装指南和技术支持,确保产品在应用中的最佳性能。

    6. 常见问题与解决方案


    - 问题1:焊接后发现电气特性发生变化。
    - 解决方案:检查焊接温度曲线是否符合技术规范,重新进行焊接。

    - 问题2:产品出现异常发热现象。
    - 解决方案:检查工作环境温度,确保不超过最大工作温度限制。
    - 问题3:安装后产品性能下降。
    - 解决方案:检查安装工艺,避免直接机械冲击和过大的外力。

    7. 总结和推荐


    综合评估:WE-LF Common Mode Power Line Choke(型号7446122003)具有高可靠性、宽温度范围和强大的抗干扰能力,适用于多种应用场景。产品在设计和生产过程中严格遵守相关标准,确保了长期稳定的性能表现。
    推荐:强烈推荐使用这款电感器,特别是对于需要高度电磁兼容性的场合。该产品能显著提升系统的抗干扰能力和稳定性,是实现高效能电子设备的理想选择。

7446122003参数

参数
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 3.3mH@ 10 kHz
直流电阻 150mΩ
额定电流 1.5A
长*宽*高 18.5mm*13.5mm*20.5mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

7446122003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7446122003数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 7446122003 7446122003数据手册

7446122003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.7441
10+ ¥ 21.2747
100+ ¥ 20.8948
500+ ¥ 20.5149
1000+ ¥ 20.5149
2000+ ¥ 20.5149
4000+ ¥ 20.5149
库存: 224
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.74
