744823305

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 伍尔特 共模电感 WE-CMB系列, 2 x 5 mH, 95 mΩ, 2.5 A
供应商型号: 3517110
供应商: 海外现货
标准整包数: 1

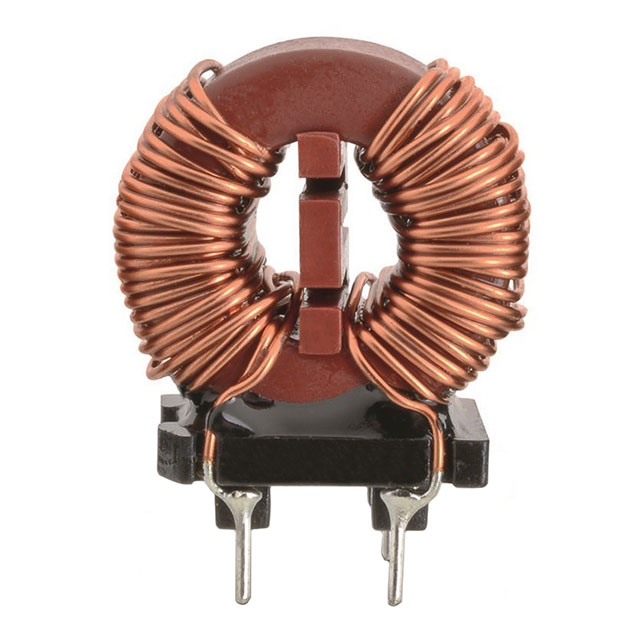

WURTH 共模滤波器 744823305

744823305概述

    WE-CMB Common Mode Power Line Choke 技术手册解析

    1. 产品简介


    产品类型:
    WE-CMB是一款共模电源线扼流圈,属于电磁兼容(EMC)解决方案的一部分。
    主要功能:
    这款电子元器件主要用于抑制电子设备中的共模噪声,提升系统的电磁兼容性能。
    应用领域:
    广泛应用于消费电子、工业控制、通信设备等领域,特别适用于需要良好电磁兼容性的应用场景。

    2. 技术参数


    - 尺寸参数 (单位:mm)
    - 最大宽度: 23.0 mm
    - 长度: 13.5 mm
    - 最大厚度: 35.0 mm
    - 粘合点高度: 3.0 mm
    - 推荐孔径模式: 7.5 mm 和 10.7 mm
    - 粘合面积: 3.0 mm x 3.0 mm
    - 最小长度: 245.00 mm
    - 最大长度: 260 mm
    - 电气特性
    - 匝数: 2
    - 电感: 10 kHz / 0.1 mA时为5 mH
    - 额定电流: 在70°C时最大2.5 A
    - 直流电阻: 在20°C时最大95 mΩ
    - 额定电压: 在50 Hz时最大250 V (AC)
    - 绝缘测试电压: 在50 Hz / 5 mA / 2秒时为1500 V (AC)
    - 认证
    - RoHS: 符合 [2011/65/EU & 2015/863]
    - REACH: 符合 [(EC)1907/2006]
    - VDE: 批准号 40042670
    - ENEC 10: 批准号 40042670

    3. 产品特点和优势


    - 高可靠性: 通过多项国际标准认证,确保长期稳定运行。
    - 低阻抗: 具有良好的频率响应特性,在宽频范围内表现出色。
    - 坚固耐用: 设计紧凑且耐久性强,适用于各种恶劣环境。
    - 高兼容性: 可轻松集成到现有系统中,无需额外修改。

    4. 应用案例和使用建议


    应用场景:
    - 消费电子设备(如笔记本电脑、智能手机)
    - 工业控制系统(如自动化生产线)
    - 通信设备(如路由器、交换机)
    使用建议:
    - 根据实际需求选择合适的安装位置,以达到最佳滤波效果。
    - 确保连接稳固,避免因震动导致接触不良。
    - 在高温环境中使用时,应注意散热设计,避免温度过高影响性能。

    5. 兼容性和支持


    兼容性:
    - 支持多种焊接工艺,包括无铅和含铅焊接。
    - 可与其他标准组件无缝对接,便于集成到现有电路中。
    支持和服务:
    - Würth Elektronik提供详尽的技术文档和支持服务,帮助客户进行正确的选型和使用。
    - 定期的产品更新和技术支持,确保长期的技术领先。

    6. 常见问题与解决方案


    常见问题:
    1. 如何判断组件是否正常工作?
    - 使用网络分析仪测试其电感值和阻抗特性。
    2. 长时间存放后如何检查焊接性能?
    - 进行一次手动检查,确保焊接区域没有损坏或氧化现象。
    3. 如果焊接过程不规范会怎样?
    - 这将导致性能下降或彻底失效,必须重新焊接。
    解决方案:
    - 遵循官方的焊接和清洗指南,确保所有操作都符合技术规范。
    - 定期进行手动检查和性能测试,确保长期稳定性。

    7. 总结和推荐


    综上所述,WE-CMB共模电源线扼流圈具有高可靠性和高性能,适用于广泛的电子设备中。经过严格的质量控制和认证,能够满足大部分应用场景的需求。我们强烈推荐该产品给需要提高电磁兼容性的用户。然而,由于其特定的应用限制,建议在军事、航空等安全要求较高的领域使用前,先与制造商进行沟通确认。

744823305参数

参数
阻抗 95mΩ
电感值 5mH@ 10kHz
直流电阻 2x0.095
额定电流 2.5A
线路数量 2
额定电压-AC 250V
额定电压-DC 250V
长*宽*高 23mm*13mm*25.5mm
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

744823305厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744823305数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744823305 744823305数据手册
