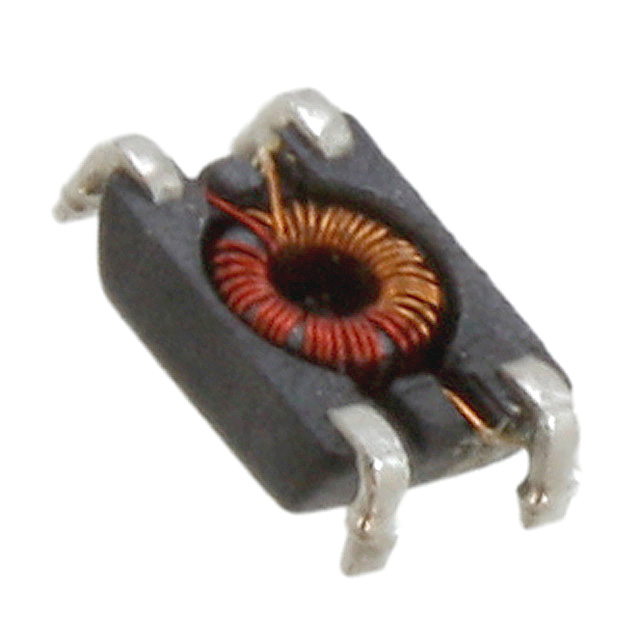

744212181

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 180 μH绕线电感, Idc 300mA, Rdc 250mΩ, 6.5 x 3.6 x 1.65mm
供应商型号: J-WURT-0000465
供应商: Chip1stop
标准整包数: 1
WURTH 共模滤波器 744212181

744212181概述


    产品简介


    WE-SL1 SMT 共模线滤波器 是一款专为通用电子设备设计的表面贴装共模滤波器。它具有出色的电磁兼容性和共模噪声抑制能力,适用于各种消费电子、通信设备和工业控制系统中。该滤波器的主要功能是减少共模干扰,提高系统的信号完整性,从而确保设备稳定运行。

    技术参数


    | 参数 | 规格 |

    | 尺寸(长x宽x高) | 5mm x 4mm x 3mm |
    | 重量 | 1.65g |
    | 引脚间距 | 1mm |
    | 额定电流 | 300mA |
    | 最大阻抗 | 1000Ω(最大) |
    | 电感量 | 180μH(±50%) |
    | 最大直流电阻 | 0.25Ω(最大) |
    | 工作温度范围 | -40°C 至 +105°C |
    | 存储条件 | 温度 < 40°C,湿度 < 75% RH |

    产品特点和优势


    WE-SL1 SMT 共模线滤波器 的核心优势在于其卓越的共模噪声抑制能力和紧凑的封装尺寸。它采用先进的磁芯材料,能够有效过滤高频噪声,提高信号传输质量。此外,该滤波器具有低直流电阻,保证了高效的能量转换效率。这些特性使得它成为各种设备中理想的噪声抑制解决方案。

    应用案例和使用建议


    应用案例
    - 消费电子:用于手机和平板电脑,以提升音频质量和增强无线信号稳定性。
    - 通信设备:在路由器和交换机中应用,可以显著降低共模噪声,提高数据传输速度。
    - 工业控制系统:用于电机驱动系统,减少由马达启停引起的电磁干扰。
    使用建议
    - 在组装过程中,应严格遵守焊接温度曲线,避免过高的温度导致组件损坏。
    - 确保焊盘设计符合推荐尺寸,以保证良好的机械和电气连接。
    - 组装完成后,建议进行必要的测试,如阻抗特性测试,以确保滤波器正常工作。

    兼容性和支持


    WE-SL1 SMT 共模线滤波器 适用于多种标准电路板和焊接工艺。厂商提供详细的技术文档和支持服务,包括安装指南和焊接温度曲线,以帮助客户顺利完成组装和调试。

    常见问题与解决方案


    1. Q: 如何判断滤波器是否损坏?
    - A: 可以通过测量其阻抗特性来判断。如果阻抗特性偏离预期,可能表示滤波器已损坏。
    2. Q: 滤波器在高温环境下是否仍然安全可靠?
    - A: 该滤波器的最高工作温度为+105°C,在正常操作条件下,只要不超过这个温度,都是安全可靠的。
    3. Q: 如何正确存放该滤波器?
    - A: 滤波器应在原包装内存放,存储温度应低于40°C,相对湿度应低于75%RH。

    总结和推荐


    综上所述,WE-SL1 SMT 共模线滤波器 在共模噪声抑制方面表现出色,具备出色的可靠性和适用性。无论是用于消费电子产品还是工业控制设备,都是一款值得信赖的选择。建议在需要高效电磁兼容性的应用场合优先考虑该产品。

744212181参数

参数
线路数量 2
额定电压-AC 42V
额定电压-DC 80V
阻抗 1KΩ@ 40MHz
电感值 180μH@ 100kHz
直流电阻 250mΩ
额定电流 300mA
长*宽*高 6.5mm*3.6mm*1.8mm
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
