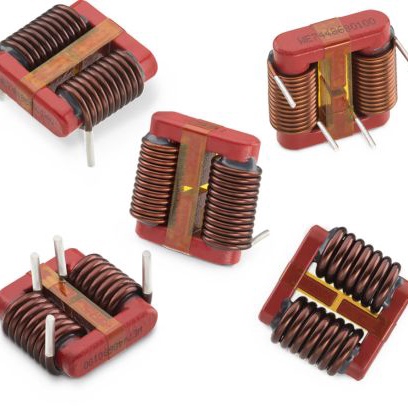

7448680120

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 伍尔特 共模电感 WE-LPCC系列, 330 μH, 12 A
供应商型号: 732-11542-ND
供应商: Digi-Key
标准整包数: 1
WURTH 共模滤波器 7448680120

7448680120概述


    产品简介


    WE-LPCC Common Mode Power Line Choke
    WE-LPCC Common Mode Power Line Choke(简称LPCC)是一种用于通用电子设备的线圈电感器。它主要用于减少电源线上出现的共模干扰,从而提高系统的电磁兼容性(EMC)。这类电感器常用于各种电子设备中,如通信设备、计算机系统、消费电子产品等,特别适用于需要高度电磁兼容性的场合。

    技术参数


    - 尺寸:最大长度27.5 mm,宽度25.0 mm,厚度15.0 ± 0.5 mm,引脚间距6.8 ± 0.5 mm,安装孔直径1.2 ± 0.1 mm。
    - 引脚配置:推荐焊盘图案符合1:1比例缩放要求。
    - 电气特性:
    - 风线数:2
    - 电感值:330 μH ±40%
    - 泄漏电感:12.6 μH(典型值)
    - 额定电流:12 A(最大)
    - 直流电阻:6 mΩ(最大)
    - 额定电压:250 V AC(最大)
    - 绝缘测试电压:1500 V AC
    - 认证:符合RoHS、REACH和无卤素标准。
    - 工作环境:存储条件为<40°C和<75%RH,耐湿度等级为1。

    产品特点和优势


    WE-LPCC Common Mode Power Line Choke具备以下显著特点和优势:
    - 高电感值:330 μH,具有强大的共模噪声抑制能力。
    - 低直流电阻:仅6 mΩ,确保高效能。
    - 严格的额定电压:可达250 V AC,满足多种应用需求。
    - 优秀的绝缘性能:可承受高达1500 V AC的电压测试。
    - 可靠性高:通过了国际标准认证,确保长期稳定性。

    应用案例和使用建议


    WE-LPCC Common Mode Power Line Choke广泛应用于通信设备、计算机系统及消费电子产品中,特别是在需要严苛电磁兼容性的环境中。例如,在通信设备中,它可以有效减少共模噪声对信号传输的影响,确保系统稳定运行。在设计时,建议根据具体应用的频率和功率需求选择合适的型号。同时,为了确保最佳效果,建议进行必要的电气测试和优化配置。

    兼容性和支持


    WE-LPCC Common Mode Power Line Choke与常见的焊接工艺兼容,符合国际焊接标准,包括Pb-Free装配和Sn-Pb装配。供应商Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和维护服务,包括详细的使用手册和技术咨询。此外,对于特殊应用(如军用、航空航天等),客户需事先向制造商申请书面批准。

    常见问题与解决方案


    - Q: 如何确保电感器的正确焊接?
    - A: 确保遵循制造商提供的焊接曲线,并在必要时调整峰值温度和时间。使用适当的助焊剂并避免过度加热。

    - Q: 如何防止存储过程中出现不良焊接现象?
    - A: 将组件存放在符合DIN EN 61760-2规定的包装中,避免超过12个月的存储期限,并保持适宜的温湿度条件。
    - Q: 如何应对音频频率信号带来的磁致伸缩噪音?
    - A: 在高频信号应用中使用磁致伸缩材料,但要注意可能导致的噪音问题。可以在设计时采取屏蔽措施以减轻影响。

    总结和推荐


    总体而言,WE-LPCC Common Mode Power Line Choke是一款高性能的共模噪声抑制电感器,适用于需要高电磁兼容性的各种电子设备。其卓越的电气特性和可靠性使其在市场上具备很强的竞争优势。推荐在设计时充分考虑其电气特性,结合具体应用需求,合理选择型号,并在必要时寻求技术支持。对于需要极高安全性和可靠性的应用,建议进行详细的预评估和书面申请。

7448680120参数

参数
电感值 330μH@ 10kHz
直流电阻 6mΩ
额定电流 12A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
长*宽*高 27.51mm*24.99mm*11.99mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘
