744212510

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 51 μH贴片共模滤波器, Idc 300mA, Rdc 160mΩ, 6.5 x 3.6 x 1.65mm
供应商型号: 1848219
供应商: 海外现货
标准整包数: 1

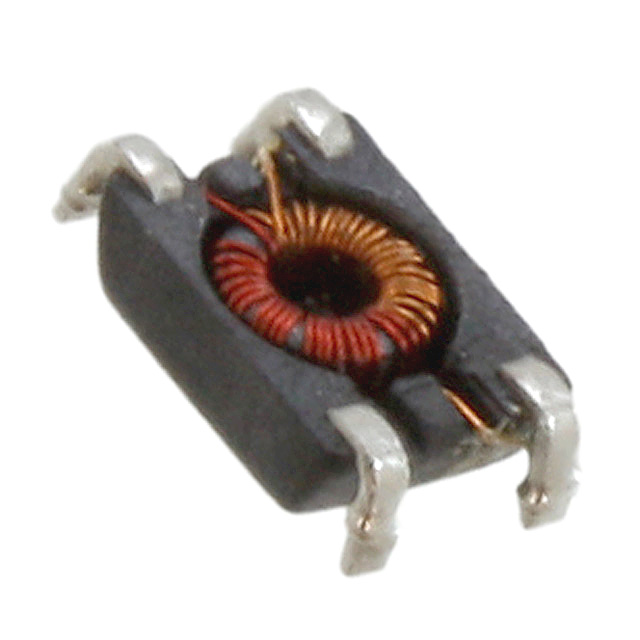

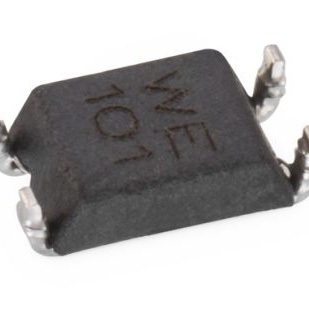

WURTH 共模滤波器 744212510

744212510概述


    产品简介


    WE-SL1 SMT Common Mode Line Filter(产品代码:744212510)是威特电子公司(Würth Elektronik eiSos GmbH & Co. KG)推出的一款适用于表面贴装技术(SMT)的共模线滤波器。这款电子元器件主要应用于通用电子设备中,用于过滤信号中的共模噪声,从而提高系统的稳定性和可靠性。共模滤波器广泛用于通信设备、计算机主板、工业控制等领域,特别是在需要减少电磁干扰(EMI)的应用场景中表现出色。

    技术参数


    | 参数 | 值 | 单位 | 公差 |
    ||
    | 引脚尺寸 | 1.65 | mm | ±0.15 |
    | 长度 | 3.4 | mm | ±0.20 |
    | 宽度 | 2.5 | mm | ±0.15 |
    | 厚度 | 0.55 | mm | ±0.10 |
    | 最小高度 | 0.9 | mm
    | 最大高度 | 0.8 | mm
    | 最大长度 | 6.5 | mm
    | 推荐焊盘图案宽度 | 0.85 | mm
    | 推荐焊盘图案长度 | 1.5 | mm
    | 推荐焊盘图案高度 | 6.6 | mm
    | 推荐焊盘图案间距 | 3.35 | mm
    | 标记 | 510 Inductance code |
    | 包装尺寸(长 x 宽 x 高) | 4.00 x 12.00 x 1.50 | mm
    | 工作电压 | 80 | V
    | 绝缘测试电压 | 250 | V (AC)
    | 级别 | MSL 1

    产品特点和优势


    WE-SL1 SMT Common Mode Line Filter具备以下几个显著的优势:
    1. 高共模抑制比:能够有效降低高频共模噪声,提高信号完整性。
    2. 宽工作温度范围:能够在-40°C到+105°C的温度范围内正常工作,适应多种恶劣环境。
    3. 优良的阻抗特性:典型阻抗特性图表显示其在不同频率下的性能,保证了信号传输的稳定性。
    4. 可靠的电气性能:满足RoHS和REACH标准,符合环保要求。
    5. 紧凑设计:体积小巧,便于集成于各类电子设备中。

    应用案例和使用建议


    WE-SL1 SMT Common Mode Line Filter在实际应用中常被用于处理信号线中的共模噪声,确保信号传输的稳定性和系统整体性能。例如,在计算机主板的设计中,它可以帮助减少CPU和其他组件之间的干扰,提高整个系统的稳定性和可靠性。
    使用建议:
    1. 设计时需考虑散热:由于其最大电流可达300mA,使用过程中需要注意散热问题,避免过热损坏。
    2. 遵循推荐的焊接参数:在安装过程中需严格遵循推荐的焊接温度和时间参数,以确保良好的焊接效果。
    3. 注意储存条件:建议存储条件为温度<40°C,湿度<75%RH,且存储期不超过12个月。

    兼容性和支持


    该产品适用于一般的SMT工艺,可以与其他标准SMT设备兼容。制造商提供详尽的技术支持文档,并针对特定应用需求提供定制化解决方案。对于特殊领域的使用,如军事、航空等,客户需提前告知制造商,并签订特定协议。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 使用时发现电流过大导致发热 | 调整电路设计,减少电流通过量 |
    | 在特定温度下出现性能下降 | 检查是否超出工作温度范围,调整使用环境 |
    | 清洗过程导致特性变化 | 避免使用可能损伤产品特性的清洗剂 |

    总结和推荐


    WE-SL1 SMT Common Mode Line Filter是一款性能优异的共模滤波器,特别适合用于各种通用电子设备中。其高共模抑制比、宽工作温度范围以及优良的电气性能使其在市场上具有很强的竞争优势。推荐在需要减少电磁干扰的应用场景中使用此产品,能够显著提升系统的稳定性和可靠性。对于有特殊需求的用户,建议提前与制造商沟通确认具体适用条件。

744212510参数

参数
电感值 51μH@ 100kHz
直流电阻 160mΩ
额定电流 300mA
线路数量 2
额定电压-AC 42V
额定电压-DC 80V
阻抗 300Ω@ 300MHz
长*宽*高 6.5mm*3.6mm*1.8mm
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744212510厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744212510数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744212510 744212510数据手册

744212510封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.3872
50+ ¥ 28.8625
100+ ¥ 28.8625
250+ ¥ 28.3377
500+ ¥ 28.3377
1000+ ¥ 28.3377
5000+ ¥ 28.3377
10000+ ¥ 28.3377
库存: 174
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.38
