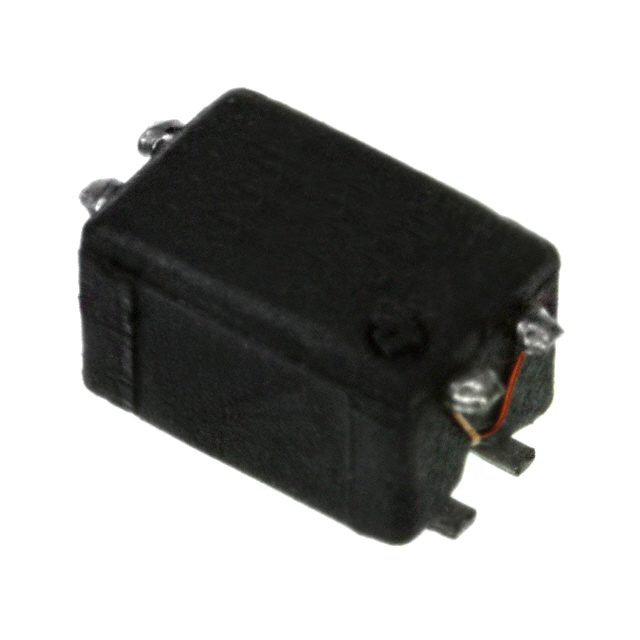

744242471

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 伍尔特 共模滤波器 WE-SL2系列, 2 x 470 μH, 80V, 400 mA
供应商型号: 10B-2082591-4
供应商: 国内现货
标准整包数: 1
WURTH 共模滤波器 744242471

744242471概述


    产品简介


    WE-SLM SMD 共模线滤波器(产品代码:744242471)是一款专为通用电子设备设计的表面贴装共模线滤波器。它主要用于抑制电路中的共模干扰,提升整体系统的抗电磁干扰能力。该产品广泛应用于消费电子产品、通信设备和工业自动化系统等领域,适用于需要增强电磁兼容性的场合。

    技术参数


    - 尺寸规格:
    - 长度:3.3 mm ±0.2 mm
    - 宽度:6 mm ±0.3 mm
    - 厚度:1.27 mm 典型值
    - 高度:3.1 mm 典型值
    - 引脚间距:5 mm ±0.3 mm
    - 引脚宽度:1 mm
    - 引脚长度:2 mm
    - 引脚厚度:4 mm
    - 阻焊层厚度:3 mm ±0.3 mm
    - 引脚间距中心距:5.4 mm 典型值
    - 电气特性:
    - 标称电感:470 µH(±30%/-50%)
    - 最大阻抗:2200 Ω(典型值)
    - 额定电流:ΔT=40K 时最大电流 400 mA
    - 直流电阻:2x0.35 Ω(最大值)
    - 泄漏电感:1 MHz / 1 mA 下 50 nH(典型值)
    - 绝缘测试电压:250 V(交流)(最大值)
    - 额定电压:80 V
    - 工作环境:
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围(原始包装):-20°C 至 +40°C,湿度最大 75% RH
    - 推荐工作温度:+20°C,湿度 33% RH

    产品特点和优势


    1. 高效共模噪声抑制:WE-SLM 共模线滤波器能有效抑制高频共模干扰,显著提高电路的抗电磁干扰能力。
    2. 高可靠性:采用先进的材料和技术制造,确保长期稳定运行,额定电流高达 400 mA。
    3. 小型化设计:紧凑的尺寸使其易于集成到各种 PCB 设计中,适用于空间有限的应用。
    4. 卓越的电气性能:在宽泛的工作温度范围内保持稳定的性能,适用于严苛的工业环境。

    应用案例和使用建议


    应用场景:
    - 消费电子设备(如手机、平板电脑)
    - 通信设备(如路由器、交换机)
    - 工业自动化系统(如PLC控制板)
    使用建议:
    1. 温度管理:确保工作温度不超过 +125°C,避免因过热导致器件损坏。
    2. 合理布局:将滤波器靠近敏感元件放置,以减少共模信号的影响。
    3. 焊接工艺:遵循指定的焊接温度曲线,确保焊接质量,避免虚焊或开焊。

    兼容性和支持


    - 兼容性:与市面上常见的 PCB 尺寸和封装标准兼容,方便集成。
    - 技术支持:Würth Elektronik eiSos 提供全面的技术支持和售后服务,客户可随时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊或开焊
    解决方案:严格按照推荐的焊接温度曲线进行焊接,确保焊接质量。
    2. 问题:温度过高导致性能下降
    解决方案:避免工作温度超过 +125°C,必要时采取散热措施。
    3. 问题:共模噪声抑制效果不佳
    解决方案:检查 PCB 布局是否合理,确保滤波器靠近敏感元件。

    总结和推荐


    综合评估:WE-SLM 共模线滤波器以其高效的共模噪声抑制能力和卓越的电气性能,在通用电子设备中表现优异。其小巧的体积和高可靠性使其成为许多应用场景的理想选择。
    推荐:强烈推荐此款滤波器用于需要增强电磁兼容性的各类电子设备中,特别是对共模干扰有严格要求的场合。通过遵循推荐的使用建议和注意事项,用户可以最大限度地发挥其性能优势。

744242471参数

参数
额定电压-AC 42V
额定电压-DC 80V
阻抗 2.2KΩ@ 15MHz
电感值 470μH@ 100kHz
直流电阻 350mΩ
额定电流 400mA
线路数量 2
长*宽*高 6mm*3.3mm*3.5mm
通用封装 60286-3
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
