82402375

产品分类: TVS二极管/ESD抑制器
厂牌: WURTH
产品描述: Wurth Elektronik 单向TVS二极管, 最大钳位电压 6.8V, 贴片安装, SOT-363 (SC-70)封装, 最小击穿电压 6V
供应商型号: 82402375
供应商: 国内现货
标准整包数: 5

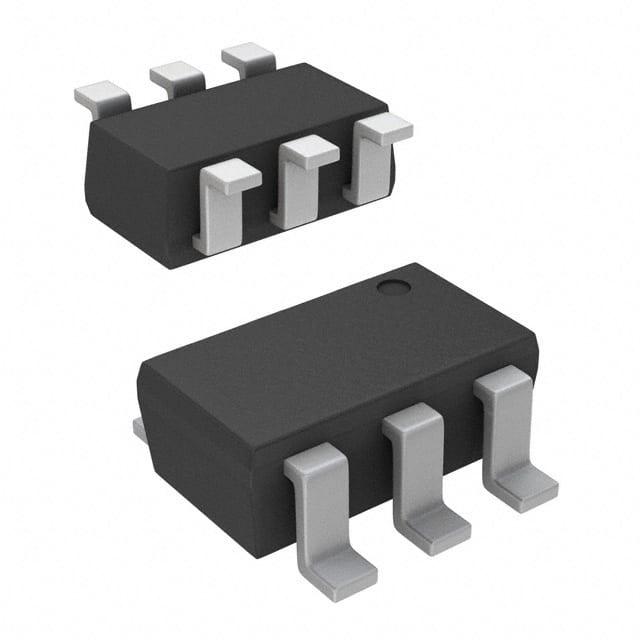

WURTH TVS二极管/ESD抑制器 82402375

82402375概述


    产品简介


    WE-TVS TVS(瞬态电压抑制)二极管是一款专为通用电子设备设计的防护元件。其主要功能是在电路中提供瞬态过压保护,避免因静电放电(ESD)、感应雷击和其他瞬变电压导致的设备损坏。本产品广泛应用于消费电子、通信设备、汽车电子及工业控制等领域。

    技术参数


    - 外形尺寸:
    - 长度:2.0 mm (公差:-0.05 mm)
    - 宽度:1.0 mm (公差:+0.05 mm / -0.075 mm)
    - 厚度:0.4 mm (公差:±0.1 mm)
    - 针脚间距:1.25 mm
    - 引脚标记:Pin 1处有标记
    - 产品标记:
    - W24XY (X = 日期代码;Y = 控制代码)
    - 推荐焊盘图形:
    - 焊盘宽度:1.85 mm
    - 焊盘长度:0.65 mm
    - 孔径:0.85 mm
    - 通孔直径:0.4 mm
    - 电气特性:
    - 通道工作电压 \( V{Ch} \): 5 V
    - 反向击穿电压 \( V{BR} \): 6 V
    - 通道漏电流 \( I{Ch\ Leak} \): 2.5 μA
    - 正向电压 \( V{F} \): 0.6 V 至 1 V
    - 输入电容 \( C{Ch} \): 13 pF 至 17 pF
    - 渠道间输入电容 \( C{Cross} \): 35 pF
    - 静电放电钳位电压 \( V{Ch\ Clamp\ ESD} \): 8 V (接触模式)
    - 雷击钳位电压 \( V{Ch\ Clamp} \): 6.8 V
    - 峰值脉冲电流:
    - (反向)峰值脉冲电流 \( I{Peak} \): 6 A (脉宽 \( t{p} = 8/20 μs \))
    - (接触)峰值脉冲电流 \( I{Peak} \): 35 A (脉宽 \( t{p} = 5/50 ns \))
    - 耐热范围:
    - 工作温度范围: -55°C 至 +85°C
    - 贮存条件: <40°C,<90% RH

    产品特点和优势


    WE-TVS TVS二极管以其高效能和可靠性脱颖而出。其独特的双向钳位电压结构确保了在各种瞬态过压情况下提供高效的保护。该产品还具备较高的静电放电(ESD)能力,使其特别适用于需要高度抗干扰性的设备。此外,其小型封装设计便于集成于各类电子设备中,进一步提高了系统的紧凑性和可靠性。

    应用案例和使用建议


    应用案例
    - 消费电子产品: 在便携式设备中用于防静电和雷击保护。
    - 通信设备: 用于网络交换机、路由器等设备,防止瞬态过压。
    - 汽车电子: 在汽车ECU(电子控制单元)中用于抵御车辆启动时的高电流冲击。
    使用建议
    - 在安装过程中确保焊接温度和时间符合推荐的回流焊接曲线,以保证良好的焊接效果。
    - 避免在直接阳光下存放产品,以防老化和性能退化。
    - 如需对产品进行封装处理,建议在封装后进行手动检查,确保封装材料无不良影响。

    兼容性和支持


    - 兼容性: WE-TVS TVS二极管与标准SMT贴装工艺兼容,适用于大多数现代PCB设计。
    - 支持: 生产商提供全面的技术支持和售后服务,包括详细的安装指南和技术文档。

    常见问题与解决方案


    - 问题: 产品存储超过12个月会影响其性能。
    - 解决方案: 尽量在发货后12个月内使用产品,以确保最佳性能。
    - 问题: 安装过程中出现焊接缺陷。
    - 解决方案: 确保按照推荐的回流焊接曲线操作,避免超过额定电流。
    - 问题: 水洗过程可能损害产品。
    - 解决方案: 使用对产品无害的清洗剂,并避免长时间浸泡。

    总结和推荐


    综上所述,WE-TVS TVS二极管凭借其卓越的性能、紧凑的设计和广泛的应用领域,在电子防护领域中具有显著的竞争优势。它适用于多种应用场景,并通过合理的使用方法和维护措施能够保持长期稳定的工作状态。我们强烈推荐使用此产品以增强您的电子设备的可靠性和防护性能。

82402375参数

参数
峰值脉冲电流 6A
峰值脉冲功率 -
极性 单向
工作电压 5V
箝位电压 6.8V
击穿电压 6V
长*宽*高 2mm(长度)*950μm(高度)
通用封装 SC-88,SOT-363,TSSOP-6
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

82402375厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

82402375数据手册

厂牌 PDF简要描述 下载
WURTH TVS二极管/ESD抑制器 WURTH 82402375 82402375数据手册

82402375封装设计

查看详情并下载
Symbol
Footprint
3D Model
