824540361

产品分类: TVS二极管/ESD抑制器
厂牌: WURTH
产品描述: Wurth Elektronik 单向TVS二极管, 最大钳位电压 58.1V, 贴片安装, DO-214AB (SMC)封装, 最小击穿电压 42.1V
供应商型号: 710-824540361
供应商: Mouser
标准整包数: 1

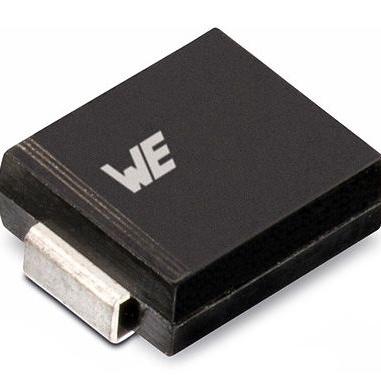

WURTH TVS二极管/ESD抑制器 824540361

824540361概述


    产品简介


    WE-TVSP是一款由Würth Elektronik eiSos GmbH & Co. KG设计和开发的瞬态电压抑制二极管(TVS二极管),适用于一般电子设备。本产品的主要功能是保护电路免受瞬态过电压的影响,如雷击或电感负载切换引起的电压突变。WE-TVSP广泛应用于电源管理、通信设备、汽车电子等领域。

    技术参数


    - 尺寸:具体尺寸见下表(图示按比例放大4:1)

    | 尺寸 [mm] | 规格 |

    | 1 | 1.14 ± 0.38 |
    | 7 | 7.94 ± 0.19 |
    | 3 | 3.05 ± 0.15 |
    | 6 | 6.86 ± 0.25 |
    | 2 | 2.34 ± 0.28 |
    | 2.5 | 2.5 ± 0.3 |
    - Cathode带标识
    - 标记标识:GFP
    电气特性:
    - DC工作电压:最大36V
    - 反向击穿电压:1mA时为42.1V,±5%
    - 钳位电压:峰值电流时最大58.1V
    - 峰值脉冲电流(反向):10/1000μs条件下最大25.9A
    - 峰值脉冲电流(正向):8.3ms单半正弦波条件下最大200A
    - 漏电流:最大1μA
    - 稳态功率耗散:TA=50°C时最大6.5W
    - 脉冲峰值功率耗散:10/1000μs条件下最大1500W
    - 工作温度范围:-65°C至+150°C
    - 存储温度范围:-40°C至+60°C

    产品特点和优势


    - 高可靠性:采用先进的材料和制造工艺,确保长期稳定运行。
    - 快速响应:能够迅速响应瞬态电压冲击,保护电路不受损坏。
    - 宽工作温度范围:可在极端温度环境下正常工作,适用范围广。
    - 优异的耐压能力:能够承受高达1500W的脉冲峰值功率耗散,保证系统的安全可靠。
    - 环保设计:符合UL94-V0标准,材料不易燃,安全环保。

    应用案例和使用建议


    应用案例
    WE-TVSP常用于通信设备中的电源保护、汽车电子中的电路保护,以及各种需要瞬态电压保护的场合。例如,在电源管理系统中,它可以有效防止雷击或其他瞬态电压冲击对系统造成损害。
    使用建议
    - 正确的焊接条件:根据手册提供的焊接条件进行回流焊接,确保焊接质量和使用寿命。
    - 严格遵守技术规格:在使用过程中严格遵守技术规格,尤其是避免超过额定电压,以免影响产品寿命。
    - 定期检查:在高温、潮湿等恶劣环境下使用时,建议定期检查产品状态,确保其正常工作。

    兼容性和支持


    - 兼容性:WE-TVSP与各种主流SMT生产设备兼容,可方便地集成到现有系统中。
    - 技术支持:Würth Elektronik eiSos提供全方位的技术支持和售后服务,客户可以通过电话或邮件获得及时的帮助。

    常见问题与解决方案


    - 问题1:产品寿命短
    - 解决方案:避免产品在极端温度下长时间工作,定期检查和更换可能受损的产品。

    - 问题2:产品无法正常工作
    - 解决方案:确认是否按照技术手册要求正确安装和使用产品,检查是否有外部干扰因素。

    总结和推荐


    WE-TVSP作为一款高性能的瞬态电压抑制二极管,具备优异的电气特性和广泛的适用范围。其快速响应、高可靠性等特点使其成为各类电子设备瞬态电压保护的理想选择。推荐在需要强瞬态电压防护的应用中使用。
    如果您有任何疑问或需要进一步的支持,请联系Würth Elektronik eiSos的技术支持团队。

824540361参数

参数
极性 单向
工作电压 36V
箝位电压 58.1V
击穿电压 42.1V
峰值脉冲电流 25.9A
峰值脉冲功率 1.5KW
长*宽*高 6.86mm(长度)*2.34mm(高度)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

824540361厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

824540361数据手册

厂牌 PDF简要描述 下载
WURTH TVS二极管/ESD抑制器 WURTH 824540361 824540361数据手册

824540361封装设计

查看详情并下载
Symbol
Footprint
3D Model
