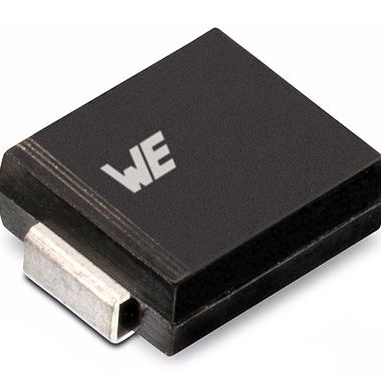

824551601

产品分类: TVS二极管/ESD抑制器
厂牌: WURTH
产品描述: Wurth Elektronik 双向TVS二极管, 最大钳位电压 96.8V, 贴片安装, DO-214AB (SMC)封装, 最小击穿电压 70.2V
供应商型号: 9217128
供应商: 海外现货
标准整包数: 10
WURTH TVS二极管/ESD抑制器 824551601

824551601概述


    产品简介


    WE-TVSP Power TVS Diode SMDJ60CA 是一款专为一般电子设备设计的瞬态电压抑制二极管(TVS Diode)。它主要用于保护电路免受过电压现象的影响,如静电放电(ESD)和浪涌。这款二极管通过提供高精度的电压钳位能力来吸收过电压脉冲,从而有效地保护敏感电子设备。

    技术参数


    - 物理尺寸: 长 7.94 mm ± 0.19 mm,宽 6.86 mm ± 0.25 mm,高 3.05 mm ± 0.15 mm。
    - 产品标记: "DGK"。
    - 推荐焊盘图案: 用于焊接的尺寸分别为 3.3 mm、4.7 mm 和 9.3 mm。
    - 额定值:
    - 最大直流工作电压(VDC):60 V。
    - 击穿电压(VBR):70.2 V ± 5%。
    - 钳位电压(VClamp):96.8 V。
    - 峰值脉冲电流(IPeak):10/1000 μs 时 31 A。
    - 漏电流(Ileak):在 60 V DC 时 ≤ 2 μA。
    - 稳态功率耗散(PDiss):在 50 °C 时 ≤ 6.5 W。
    - 脉冲峰值功率(Ppeak):10/1000 μs 时 ≤ 3000 W。
    - 封装形式: DO-214AB。
    - 工作温度范围: -65°C 至 +150°C。
    - 存储条件: < 40°C,湿度 < 75%。

    产品特点和优势


    WE-TVSP Power TVS Diode SMDJ60CA 拥有多个独特的优点和功能,使其在多种应用场合中表现出色:
    - 高可靠性:适用于严苛环境,如工业、汽车和消费电子领域。
    - 高效能:能够在短时间内吸收并钳制大电流,有效保护电路。
    - 环保合规:符合 RoHS、REACH 等国际环保标准。
    - 广泛应用:可用于保护电路免受 ESD 和浪涌电压的损害。

    应用案例和使用建议


    应用案例
    此二极管广泛应用于各种电子产品中,包括但不限于电源管理、通信设备、汽车电子系统、工业控制系统等。具体应用包括 ESD 保护、电源线路过压保护等。
    使用建议
    1. 安装方向:根据技术手册中的要求正确安装,确保标记面朝向焊接区域。
    2. 散热考虑:由于其高功率耗散能力,应注意散热设计,避免因过热导致损坏。
    3. 环境防护:在潮湿或腐蚀性环境中使用时,应采取适当的防护措施。

    兼容性和支持


    WE-TVSP Power TVS Diode SMDJ60CA 与市场上常见的 PCB 尺寸兼容,便于集成到不同类型的电子设备中。此外,制造商提供了详尽的技术文档和支持服务,确保客户在设计和使用过程中得到充分的技术指导。

    常见问题与解决方案


    1. 问题: 如何判断产品是否适合用于高压设备?
    - 解答: 应咨询制造商,确保产品符合相关安全标准并通过认证。
    2. 问题: 在什么情况下需要重新评估产品可靠性?
    - 解答: 当产品用于关键安全应用时,应在设计阶段进行详细评估,并定期检查以确保其可靠性。
    3. 问题: 如何防止长时间存储后的焊接不良?
    - 解答: 存储时间不应超过 12 个月,且在使用前应检查焊接点的质量。

    总结和推荐


    总体而言,WE-TVSP Power TVS Diode SMDJ60CA 是一款高性能、高可靠性的瞬态电压抑制二极管,非常适合用于需要严格保护敏感电路的应用场合。无论是工业、汽车还是消费电子领域,它都能提供出色的保护效果。建议在设计复杂电子系统时优先考虑此产品。

824551601参数

参数
峰值脉冲电流 31A
峰值脉冲功率 3KW
极性 双向
工作电压 60V
箝位电压 96.8V
击穿电压 70.2V
长*宽*高 6.86mm(长度)*2.34mm(高度)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
