824521500

产品分类: TVS二极管/ESD抑制器
厂牌: WURTH
产品描述: Wurth Elektronik 双向TVS二极管, 最大钳位电压 9.2V, 贴片安装, DO-214AA (SMB)封装, 最小击穿电压 6.7V
供应商型号: 710-824521500
供应商: Mouser
标准整包数: 1

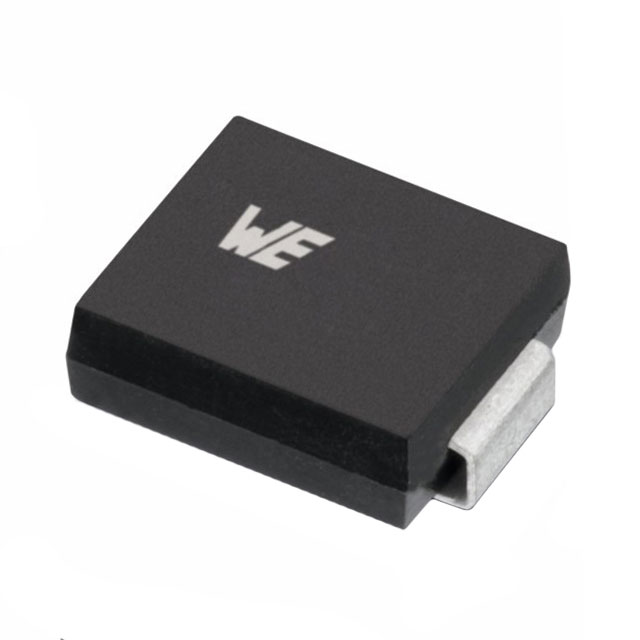

WURTH TVS二极管/ESD抑制器 824521500

824521500概述


    产品简介


    WE-TVSP Power TVS Diode(型号:824521500)是一种专门设计用于一般电子设备的瞬态电压抑制二极管(TVS Diode)。其主要功能是在电路中保护敏感组件免受过电压瞬态冲击的影响。此产品适用于广泛的电子设备,包括但不限于通信设备、消费电子产品、汽车电子和工业控制系统。

    技术参数


    - 尺寸:(见表格数据)
    - 标记:AE
    - 推荐焊盘图案:2.3mm, 2.2mm, 6.8mm, 2.3mm
    - 电气特性:
    - DC 工作电压:最大5V
    - 反向击穿电压:最小6.7V,最大10V
    - 恢复电压:最大9.2V
    - 最大峰值脉冲电流:10/1000µs时为65.3A
    - 最大稳态功率耗散:TA = 50°C时为5W
    - 最大脉冲功率耗散:10/1000µs时为600W
    - 存储条件:<40°C,<75%RH
    - 认证:
    - RoHS 认证合规
    - REACH 认证符合
    - 卤素自由认证(JEDEC JS709B 和 IEC 61249-2-21)
    - UL认证(UL497B: E478010, UL 1449: E332875)
    - 塑料外壳阻燃等级:UL94 V-0

    产品特点和优势


    WE-TVSP Power TVS Diode 以其高可靠性、低漏电流和快速响应时间而著称。特别是在面对高频脉冲和尖峰电压时,其出色的钳位能力能够有效保护敏感电子组件。这些特点使得它成为众多应用场合的理想选择,例如电源管理、信号线保护和汽车电子系统。

    应用案例和使用建议


    - 通信设备:在通信设备中,该二极管可用于保护数据线免受雷电和其他电涌的影响。
    - 消费电子产品:如智能手机和平板电脑,可以防止充电时因电源波动导致的损坏。
    - 工业控制:在工厂自动化设备中,可保护传感器和控制器不受电涌损害。
    使用建议:
    - 确保焊接温度符合规定的焊接曲线要求。
    - 避免在高温环境下长期储存,以保证焊接质量和延长使用寿命。
    - 在设计电路时考虑TVS Diode的反向偏置特性,确保不会影响正常工作状态下的电压稳定性。

    兼容性和支持


    该产品具有良好的兼容性,可直接替换大多数DO-214AA封装的TVS二极管。此外,制造商提供了详细的使用说明和技术支持,包括焊接曲线指南和可靠性报告。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度超过最大限制 | 将组件置于低温环境中,确保其不超过150°C |
    | 焊接不均匀 | 严格遵循焊接曲线要求 |
    | 长期暴露于湿气中 | 存储在干燥通风处,避免湿度过高 |

    总结和推荐


    总体而言,WE-TVSP Power TVS Diode凭借其优秀的电气特性和可靠性,在各类应用中表现出色。无论是工业控制、消费电子还是通信设备,它都是一个值得信赖的选择。建议在设计时充分考虑其电气特性,以确保最佳性能。强烈推荐此产品给需要高水平电压保护的应用。

824521500参数

参数
工作电压 5V
箝位电压 9.2V
击穿电压 6.7V
峰值脉冲电流 65.3A
峰值脉冲功率 600W
极性 双向
长*宽*高 4.32mm(长度)*2.3mm(高度)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
