1478140000

产品分类: 开关电源
厂牌: WEIDMüLLER
产品描述: Weidmuller 导轨电源, PRO MAX系列, 24V 直流输出, 85 → 277V 交流输入
供应商型号: 1478140000
供应商: 国内现货
标准整包数: 1
WEIDMüLLER 开关电源 1478140000

1478140000概述


    产品简介

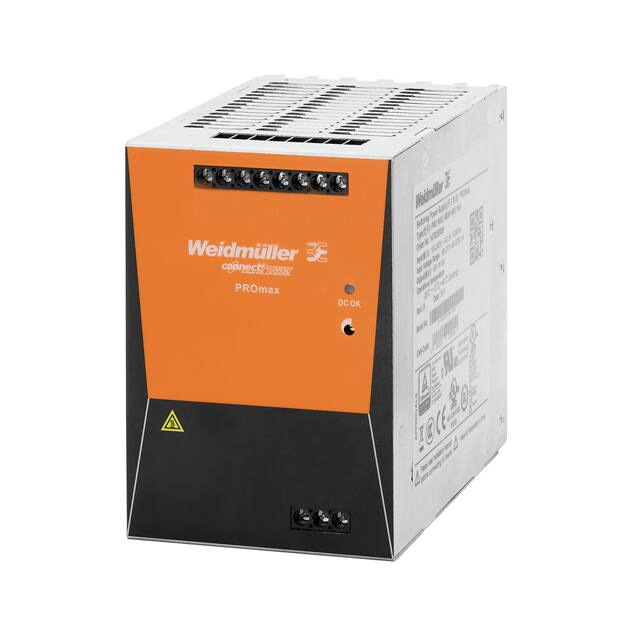

    产品名称:PROmax PRO MAX 480W 24V 20A
    制造商:Weidmüller Interface GmbH & Co. KG
    PROmax系列是专为高要求自动化环境设计的电源解决方案。PRO MAX 480W 24V 20A 是一款高性能的开关电源(开关模式电源),可提供高达480瓦的输出功率,额定电压为24伏特,最大电流可达20安培。该产品适用于各种工业自动化设备,如控制柜、机器人系统和生产线自动化装置,能够应对极端的工作条件。

    技术参数


    - 输入规格:
    - 输入电压范围:85-277 V AC
    - 输入电流:2.3 A @ 230 VAC / 4.8 A @ 115 VAC
    - 输入频率范围:45-65 Hz
    - 内置保险丝:是
    - 启动电流:最大15 A
    - 推荐备用熔断器:16 A,B级电路断路器,10 A,C级电路断路器
    - 输出规格:
    - 输出电压:24 V
    - 可调电压范围:22.5-29.5 V(通过电位计调节)
    - 最大连续输出电流:24 A @ 45°C,15 A @ 70°C
    - 最大脉冲电流容量:60 A (2ms)
    - 最大储备容量:24 A (1分钟),30 A (4秒)
    - 环境条件:
    - 工作温度范围:-25°C 至 70°C
    - 存储温度范围:-40°C 至 85°C
    - 相对湿度:5% 至 95%,无冷凝
    - 物理规格:
    - 尺寸:宽度90毫米,高度130毫米,深度150毫米
    - 重量:2000克
    - 安装方式:垂直安装在TS35型导轨上,两侧可以紧挨着安装无需间隙

    产品特点和优势


    1. 高效能:具有高效率(92%)和宽温度适应范围,能够在极端温度条件下稳定运行。
    2. 高可靠性:具备连续过载能力和短时峰值负载处理能力,可靠性强。
    3. 灵活性:输出电压可通过电位计调节,适应不同需求。
    4. 多功能性:可并联连接多达三个单元,以实现更高功率输出。
    5. 耐用设计:采用金属外壳,耐腐蚀,可在恶劣环境中长期使用。

    应用案例和使用建议


    应用案例
    PRO MAX 480W 24V 20A 常用于工业控制柜、自动化设备和机器人的电源供应。它尤其适合那些需要持续运行且工作环境复杂多变的场合。
    使用建议
    - 在安装过程中确保良好的散热条件,避免过热影响性能。
    - 配合其他Weidmüller的产品(如不间断电源USPs、二极管模块或CAP模块)使用,可以构建更加完善和可靠的电源系统。
    - 对于大功率需求的应用,可以通过并联多个单元来提高总输出功率。

    兼容性和支持


    PRO MAX 480W 24V 20A 支持标准TS35型导轨安装,易于集成到现有的自动化系统中。Weidmüller公司提供详尽的技术支持文档和售后服务,确保用户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机后无输出 | 检查输入电压是否在有效范围内,确认连接是否正确。 |
    | 设备发热严重 | 确保良好通风,避免设备安装过于密集,检查是否存在外部散热问题。 |
    | 输出电压不稳定 | 调节电位计至合适的输出电压范围,确认所有接线牢固。 |

    总结和推荐


    总的来说,PRO MAX 480W 24V 20A是一款高性能、高可靠性的开关电源,适合用于工业自动化领域的各种高要求应用场景。它的高效能、宽温区适应性和多样的应用场景使其在市场上具有较强的竞争力。对于需要高性能电源系统的项目,强烈推荐选择这款产品。

1478140000参数

参数
电压-输出1 24V
负载调节 -
电压-输出4 -
输出数量 1
最小输入电压 85V(AC),80V(DC)
电流-输出1 -
最大输入电压 277V(AC),370V(DC)
输出功率 480W
电压-输出3 -
电压-输出2 -
电流-输出2 -
长*宽*高 150mm*90mm*130mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

1478140000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1478140000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 开关电源 WEIDMüLLER 1478140000 1478140000数据手册

1478140000封装设计

查看详情并下载
Symbol
Footprint
3D Model
