221-412/VE00-2500

产品分类: 端子 - 电线接头端子
厂牌: WAGO
产品描述:
供应商型号: 10B-2536249-14
供应商: 国内现货
标准整包数: 1

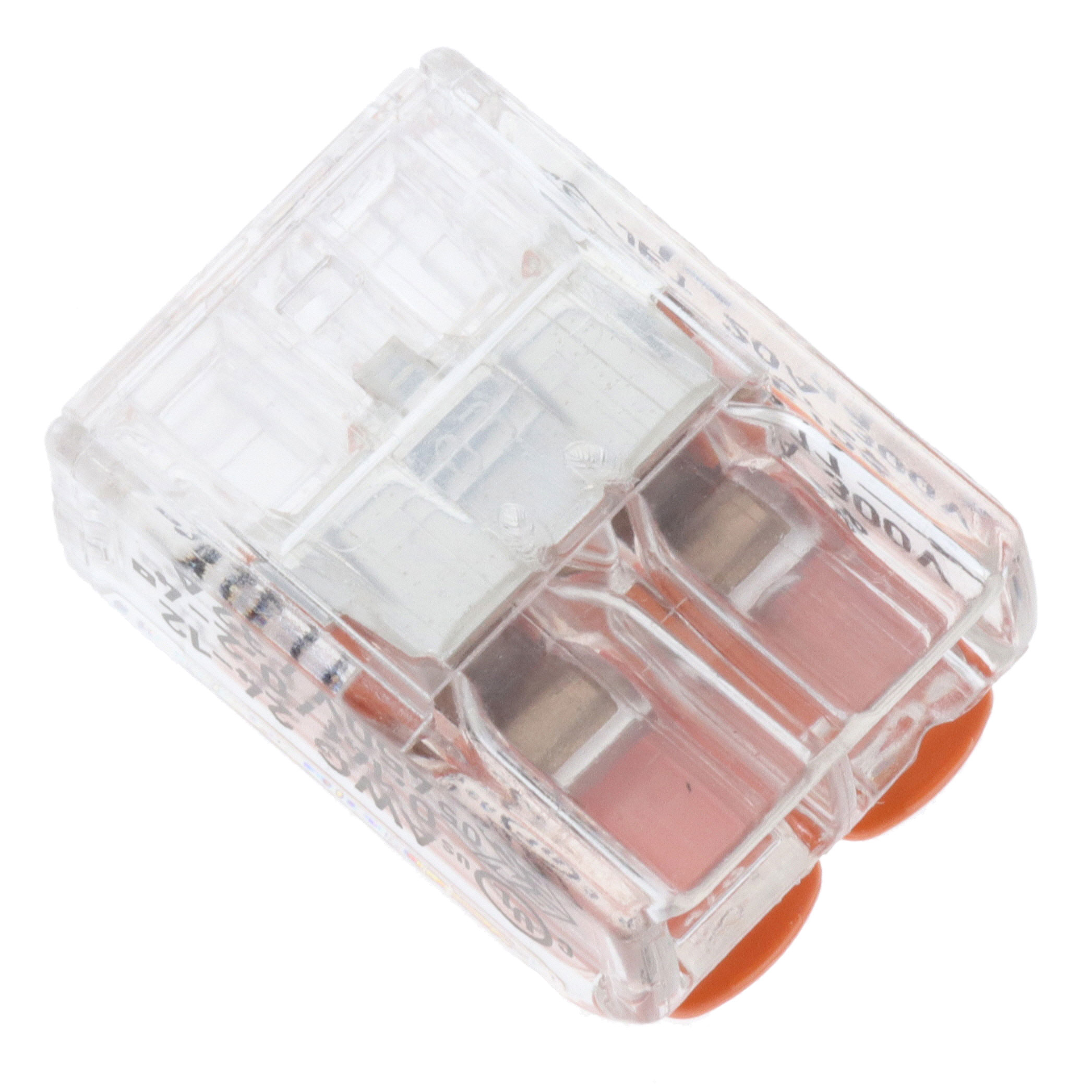

WAGO 端子 - 电线接头端子 221-412/VE00-2500

221-412/VE00-2500概述


    产品简介


    产品类型:本产品为连接器和安装终端块,主要包括LEVER-NUTS®系列、WALL-NUTS®系列、INLINE CONNECTORS系列、MICRO PUSHWIRE® Connectors系列以及LUMI-NUTS®系列。
    主要功能:这些连接器设计用于快速、可靠地连接不同类型的电线,提供方便的测试端口,适用于广泛的电气安装应用。它们可用于接线盒、灯具断开连接和各种工业连接应用。
    应用领域:适用于接线盒、灯具断开连接、照明设备、工业控制系统等领域。

    技术参数


    | 系列 | 额定电压 | 额定电流 | 导线尺寸 | 剥线长度 | 最高操作温度 | 认证 |

    | 221 SERIES | 600 V | 20 A | 24 - 12 AWG (固态),24 - 12 AWG (绞合),24 - 12 AWG (柔性) | 11 mm / 0.43 in. | 105 ⁰C | 适合于有爆炸危险场所的应用 |
    | 222 SERIES | 600 V | 20 A | 28 - 12 AWG (固态),28 - 12 AWG (绞合),28 - 12 AWG (柔性) | 9 ... 10 mm / 0.37 in. | 105 ⁰C | 具有快速、可靠的连接技术 |
    | 773 SERIES | 600 V | 20 A | 18 - 12 AWG (固态),16 - 12 AWG (绞合),22 - 16 AWG (锡焊接),14 - 10 AWG (固态和绞合) | 10 ... 13 mm / 0.45 in. | 105 ⁰C | 适用于危险场所的应用 |
    | 224 SERIES | 300 V | 20 A | 20 - 16 AWG (固态/绞合/柔性),14 - 12 AWG (固态) | 9 ... 11 mm / 0.39 in. | 105 ⁰C | 适合串联连接 |
    | 243 SERIES | 150 V | 7 A | 22 - 18 AWG (固态) | 5 ... 6 mm / 0.22 in. | 105 ⁰C | 支持多根小导线的便捷连接 |
    | 873 SERIES | 600 V | 20 A (插头),6 A (插座) | 18 - 12 AWG (固态),16 - 12 AWG (绞合) | 11 ... 13 mm / 0.47 in. (插头),9 ... 11 mm / 0.47 in. (插座) | 105 ⁰C | 适合灯具断开连接 |

    产品特点和优势


    - 221 SERIES:专为有爆炸危险的环境设计,易于快速连接不同类型的导线,具有透明外壳便于视觉检查,可以轻松处理各种导线类型和大小。
    - 222 SERIES:原装杠杆操作式接线连接器,支持固态和绞合导线,易于操作且维护简单。
    - 773 SERIES:适用于接线盒的PUSHWIRE®连接器,能节省50%的布线时间,具备视觉检查功能和颜色编码,支持高温度和危险场所应用。
    - 224 SERIES:适用于串联连接的inline连接器,支持工具-free连接,能够连接固态和柔性导线。
    - 243 SERIES:微型PUSHWIRE®连接器,能够快速方便地连接多达八根小导线,带有测试端口,支持多种颜色选项。
    - 873 SERIES:专为灯具断开连接设计的PUSHWIRE®连接器,具有自动锁定功能,适合作为触摸证明的即插即用连接器。

    应用案例和使用建议


    - 接线盒应用:使用773 SERIES WALL-NUTS®,它们设计用于节省空间和高效安装,特别是在需要紧凑设计的地方,如高压电力系统。
    - 灯具断开连接:873 SERIES LUMI-NUTS®提供了方便的即插即用连接方式,确保快速更换灯具球管时的安全性。
    - 工业控制系统:221 SERIES和222 SERIES的LEVER-NUTS®连接器支持固态和绞合导线的快速连接,非常适合各种工业控制系统的布线需求。

    兼容性和支持


    - 兼容性:221 SERIES和222 SERIES的LEVER-NUTS®连接器可配合安装支架使用,确保安全稳定;773 SERIES需要与指定的安装载体(如773-331)一起使用以符合ATEX/UL Ex标准。
    - 支持和维护:生产商提供详细的安装指南和技术支持文档,以帮助用户顺利安装和维护产品。

    常见问题与解决方案


    - 问题:连接不稳定?
    解决方案:确保正确插入导线并达到规定的剥线长度,检查连接器是否有损坏。
    - 问题:找不到合适的安装位置?
    解决方案:根据产品说明书中提供的安装指南选择合适的安装方式,例如水平或垂直安装。
    - 问题:连接器发热?
    解决方案:检查导线的剥线长度和插入深度是否合适,确保导线没有过载。

    总结和推荐


    总体而言,这些连接器在安装便捷性、可靠性、以及适用于危险环境等方面表现出色。推荐使用这些高质量的产品,特别是在需要快速、可靠连接的场合。特别是221 SERIES和222 SERIES的LEVER-NUTS®连接器在处理各种导线类型和大小方面表现优异,而773 SERIES则非常适合接线盒应用。通过其独特的功能和适用范围,这些连接器无疑将为您的项目提供出色的解决方案。

221-412/VE00-2500参数

参数
零件状态 在售
包装方式 散装

221-412/VE00-2500厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

221-412/VE00-2500数据手册

厂牌 PDF简要描述 下载
WAGO 端子 - 电线接头端子 WAGO 221-412/VE00-2500 221-412/VE00-2500数据手册

221-412/VE00-2500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 3.4307
100+ ¥ 3.3437
200000+ ¥ 3.2099
库存: 67306
起订量: 65 增量: 1
交货地:
最小起订量为:50
合计: ¥ 171.53
