148-90004

产品分类: 端子 - 电线接头端子
厂牌: HELLERMANNTYTON
产品描述:
供应商型号: N-148-90004
供应商: 云汉优选
标准整包数: 1
HELLERMANNTYTON 端子 - 电线接头端子 148-90004

148-90004概述

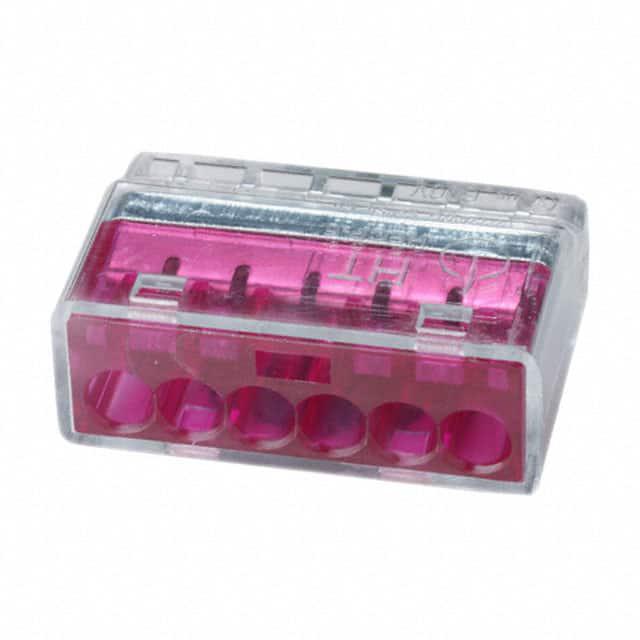

    HelaCon Plus Push-In Style Wire Connector: Technical Overview



    1. 产品简介



    HelaCon Plus 是一款创新的推入式电线连接器,采用了双弹簧技术。该产品适用于各种电气工程场景,例如家庭布线、工业自动化系统以及各种复杂环境下的安装工程。其独特的设计和可靠的功能使其成为现代电线连接的理想选择。


    2. 技术参数



    - 产品型号: HECP-6
    - 颜色选项: 清色(CL)、紫色(VT)
    - 材料: 聚碳酸酯 (PC)
    - 耐火等级: UL 94 V2
    - 无卤素: 是
    - 操作温度范围: -30°C 至 +85°C(-22°F 至 +185°F)
    - 重量: 0.68kg(公制),12.4oz(英制)
    - 认证: UL 列名(美国和加拿大)
    - 最大电流: 24A
    - 最大电压: 600V
    - 端口数量: 6
    - 外形尺寸:
    - 长度: 19.0mm
    - 宽度: 28.35mm(公制),1.12英寸(英制)
    - 高度: 10.45mm(公制),0.41英寸(英制)


    3. 产品特点和优势



    - 双弹簧技术: 双弹簧设计可确保安全可靠的连接,降低插入力并提供卓越的保持值。
    - 适配性: 支持实心和绞合线芯,允许在同一外壳内混合使用。
    - 可视化检查: 聚碳酸酯外壳方便进行快速视觉检查,符合 UL 92V2 标准。
    - 低插入力: 减少绞合线的变形。
    - 独立测试端口: 快速、简便地确认连接状态。
    - 快速插接: 在难以触及的地方如天花板安装中节省时间,消除扭动动作,减少整体装配和连接时间。


    4. 应用案例和使用建议



    - 家庭布线: HelaCon Plus 适用于家庭布线项目,确保各个房间之间的电力传输稳定可靠。
    - 工业自动化系统: 在自动化系统中,它可应用于复杂的电路连接,提高系统的可靠性和安全性。
    - 高架安装: 在高处进行安装时,由于其快速插接的特点,能够显著提升安装效率。

    使用建议:
    - 确保所有电线在连接前都已正确准备,特别是绞合线需要整齐修剪以避免接触不良。
    - 使用测试端口定期检查连接状态,以确保长期可靠性。


    5. 兼容性和支持



    - 兼容性: HelaCon Plus 推入式电线连接器可以与各种标准导线配合使用,无论是实心还是绞合线均可适用。
    - 支持: 制造商提供了详尽的技术文档和支持服务,帮助用户正确安装和维护该产品。


    6. 常见问题与解决方案



    - 问题: 插入力过大
    - 解决方案: 检查电线是否已正确准备好,确保没有损坏。
    - 问题: 连接不稳定
    - 解决方案: 重新检查连接是否完全到位,必要时请参考产品手册进行校正。
    - 问题: 视觉检查困难
    - 解决方案: 使用聚光灯或放大镜进行检查,确保光线充足。


    7. 总结和推荐



    HelaCon Plus 推入式电线连接器以其卓越的安全性和可靠性在市场上脱颖而出。双弹簧技术不仅降低了插入力,还提高了连接的稳定性,使其成为当前市场上最具竞争力的产品之一。综合考虑其技术规格和实用性,我们强烈推荐此款产品用于各种电气工程项目。

148-90004参数

参数
零件状态 停产
包装方式 散装

148-90004厂商介绍

HellermannTyton是一家全球领先的电缆管理和标识解决方案提供商,其产品广泛应用于各种行业,包括电信、数据通信、工业、建筑和公共设施等。

主营产品分类:
1. 电缆管理:包括线槽、线管、扎带、线夹等,用于保护和整理电缆。
2. 标识解决方案:提供标签、打印机、软件等,帮助用户标识和管理电缆和设备。
3. 配件:如接头、端子、连接器等,用于电缆连接和扩展。

应用领域:
1. 电信和数据通信:用于数据中心、网络布线等。
2. 工业:用于工厂自动化、设备连接等。
3. 建筑:用于建筑电气系统、智能家居等。
4. 公共设施:用于交通、能源、医疗等基础设施。

HellermannTyton的优势:
1. 产品齐全:提供一站式电缆管理和标识解决方案。
2. 质量可靠:产品经过严格测试,确保性能和耐用性。
3. 定制服务:可根据客户需求提供定制化产品和服务。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

148-90004数据手册

厂牌 PDF简要描述 下载
HELLERMANNTYTON 端子 - 电线接头端子 HELLERMANNTYTON 148-90004 148-90004数据手册
