148-90038

产品分类: 端子 - 电线接头端子
厂牌: HELLERMANNTYTON
产品描述: Conn Housing RCP 4 POS Crimp ST Cable Mount Transparent Carton
供应商型号: 329-14890038
供应商: Mouser
标准整包数: 1
HELLERMANNTYTON 端子 - 电线接头端子 148-90038

148-90038概述

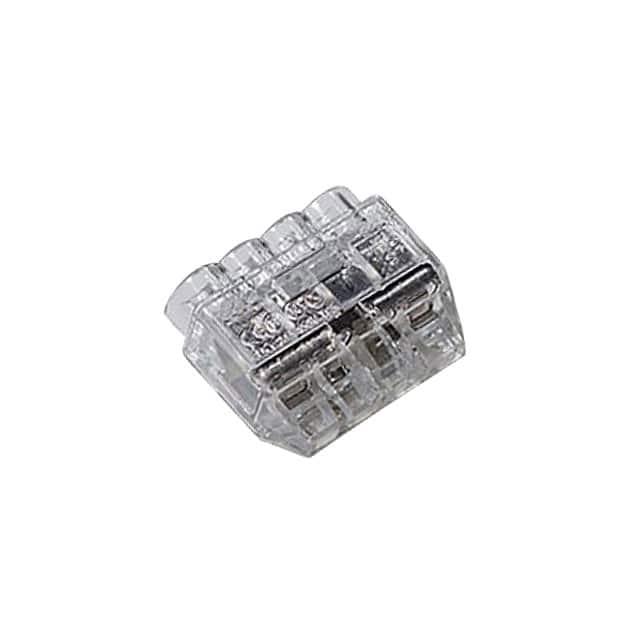

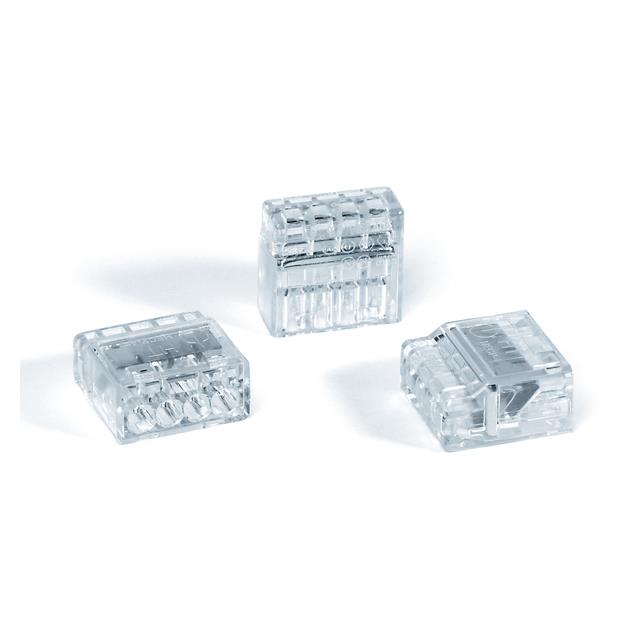

    HelaCon Plus Mini Push-In Style Wire Connector

    1. 产品简介


    HelaCon Plus Mini是一款创新的4端口推入式电线连接器,采用双弹簧设计,由HellermannTyton公司生产。这些连接器主要用于电气安装应用中电缆和导体的更快、更简单且更可靠的连接与分配。与传统的旋紧式电线连接器相比,HelaCon Plus Mini具有更高的效率和安全性。这种连接器适用于各种严苛的环境,适合工业控制、建筑电气和家庭自动化等领域。

    2. 技术参数


    - 型号:HCPM-4
    - 颜色:透明(Clear)
    - 材料:聚碳酸酯(Polycarbonate)
    - 认证:UL 94 V0防火等级
    - 工作温度范围:-30°C至+85°C(-22°F至+185°F)
    - 电气特性:接受12-22 AWG实心铜线及14-22 AWG绞合铜线
    - 尺寸:
    - 长度:16.5 mm(0.65 in)
    - 宽度:19.4 mm(0.76 in)
    - 高度:7.7 mm(0.30 in)
    - 深度:16.5 mm(0.65 in)

    3. 产品特点和优势


    - 弹簧技术:确保安全、稳定和可靠的连接。
    - 紧凑设计:较小的占地面积使其能够适应狭小的空间。
    - 低插入力:无论是实心还是绞合铜线,安装都非常快速且容易。
    - 色码标识:便于根据大小进行快速识别。
    - 多直径兼容:每个端口可以接受多种直径的导线,提供灵活的应用选择。
    - 合规性:符合RoHS、REACH和WEEE标准,适用于全球多个市场。

    4. 应用案例和使用建议


    HelaCon Plus Mini连接器常用于电气安装项目中,如照明系统、工业控制系统和智能家居系统。例如,在一个需要高密度布线的工业环境中,使用HelaCon Plus Mini可以大大减少空间占用并提高接线速度。
    使用建议:
    - 在布线前确认电线直径是否在规定的范围内,以确保最佳连接效果。
    - 使用前请确保电线端部干净,避免接触不良。
    - 对于高频应用,可以考虑增加额外的防振措施。

    5. 兼容性和支持


    HelaCon Plus Mini连接器可以与大多数标准电线兼容。制造商提供了详尽的技术文档和在线支持资源,以帮助用户了解产品特性和正确的使用方法。

    6. 常见问题与解决方案


    - 问题: 连接后电线松动?
    - 解决方案: 确保电线完全插入,并检查弹簧是否有损坏。
    - 问题: 插入力过大?
    - 解决方案: 尝试使用稍微细一点的电线,或者重新调整电线的位置以确保正确插入。

    7. 总结和推荐


    总体而言,HelaCon Plus Mini是一款高效、可靠且易于使用的连接器,适用于多种应用场景。其独特的双弹簧设计和紧凑体积使其成为同类产品中的佼佼者。鉴于其广泛的适用性和易用性,强烈推荐给需要在电气安装项目中实现高效连接的工程师和专业人士。
    本文总结了HelaCon Plus Mini推入式电线连接器的产品特性、技术参数和应用实例,旨在为用户提供全面的信息。希望本篇文章能帮助您更好地理解这一产品的独特优势,并在您的下一个项目中发挥出色表现。

148-90038参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装

148-90038厂商介绍

HellermannTyton是一家全球领先的电缆管理和标识解决方案提供商,其产品广泛应用于各种行业,包括电信、数据通信、工业、建筑和公共设施等。

主营产品分类:
1. 电缆管理:包括线槽、线管、扎带、线夹等,用于保护和整理电缆。
2. 标识解决方案:提供标签、打印机、软件等,帮助用户标识和管理电缆和设备。
3. 配件:如接头、端子、连接器等,用于电缆连接和扩展。

应用领域:
1. 电信和数据通信:用于数据中心、网络布线等。
2. 工业:用于工厂自动化、设备连接等。
3. 建筑:用于建筑电气系统、智能家居等。
4. 公共设施:用于交通、能源、医疗等基础设施。

HellermannTyton的优势:
1. 产品齐全:提供一站式电缆管理和标识解决方案。
2. 质量可靠:产品经过严格测试,确保性能和耐用性。
3. 定制服务:可根据客户需求提供定制化产品和服务。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

148-90038数据手册

厂牌 PDF简要描述 下载
HELLERMANNTYTON 端子 - 电线接头端子 HELLERMANNTYTON 148-90038 148-90038数据手册

148-90038封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4715 ¥ 3.9842
10+ $ 0.4002 ¥ 3.3817
25+ $ 0.3577 ¥ 3.0221
100+ $ 0.3047 ¥ 2.5747
300+ $ 0.2904 ¥ 2.4539
1000+ $ 0.2776 ¥ 2.3454
2500+ $ 0.2452 ¥ 2.0716
10000+ $ 0.2258 ¥ 1.9076
20000+ $ 0.2205 ¥ 1.8632
库存: 2356
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.98
