148-90037

产品分类: 端子 - 电线接头端子
厂牌: HELLERMANNTYTON
产品描述: Push-In Style Wire Connector, Double Spring
供应商型号: TS-148-90037
供应商: 海外现货
标准整包数: 1
HELLERMANNTYTON 端子 - 电线接头端子 148-90037

148-90037概述

    HelaCon Plus Mini Wire Connectors 技术手册



    产品简介

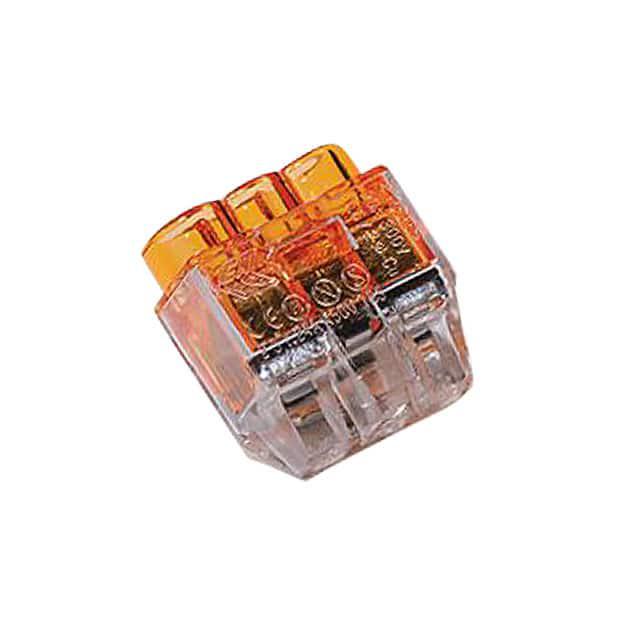

    HelaCon Plus Mini Wire Connectors 是一种小型的推入式电线连接器,专为现代电气安装需求设计。这些连接器采用双弹簧技术,提供可靠且安全的连接方式,适用于各种电缆和导体的连接和分配。该系列产品因其高效、便捷及可靠性而受到广泛应用,特别是在需要紧凑空间解决方案的场合。


    技术参数



    - 型号: HCPM-3
    - 颜色: 清色(CL)橙色(OG)
    - 长度: 0.65 英寸(16.5 毫米)
    - 宽度: 0.59 英寸(15.1 毫米)
    - 高度: 0.30 英寸(7.70 毫米)
    - 深度: 0.65 英寸(16.5 毫米)
    - 材料: 聚碳酸酯(PC)
    - 阻燃等级: UL 94 V0
    - 无卤素: 是
    - 操作温度范围: -22°F 至 +185°F(-30°C 至 +85°C)
    - 认证标准: UL、ANSI/UL 486-C、EN 60998-2-2:201、EN 60998-2-2:2004、CE 2006/65/EC、NEMKO AS、cULus、ENEC
    - 包装数量: 100/包
    - 海关编码: 3926909988


    产品特点和优势



    - 弹簧技术: 确保连接的安全性、稳定性和可靠性。
    - 小巧尺寸: 占用空间小,适用于狭小空间。
    - 低插入力: 无论是实心铜线还是绞合铜线,安装快速简便。
    - 颜色编码: 方便识别不同规格的连接器。
    - 多种线径适用: 支持 12-22 AWG 实心线和 14-22 AWG 绞合线,适应多种应用场景。


    应用案例和使用建议



    HelaCon Plus Mini Wire Connectors 广泛应用于电气安装中,如家庭电气布线、工业控制系统等。它们特别适合于需要紧凑连接和高效安装的场合。为了确保最佳性能,建议按照手册中的指示进行安装,并定期检查连接点以保证其稳定性。


    兼容性和支持



    HelaCon Plus Mini Wire Connectors 与其他符合相同标准的电子元器件兼容。制造商提供了详细的安装指南和技术支持服务,以确保用户能够正确安装并维护这些连接器。


    常见问题与解决方案



    1. 连接松动
    - 解决方法:重新插入电线,确保弹簧完全卡紧。
    2. 无法拆卸电线
    - 解决方法:轻轻摇晃连接器或将工具插入拆卸孔中,小心取出电线。
    3. 过热现象
    - 解决方法:检查电线直径是否匹配,并确保连接器安装得当。


    总结和推荐



    总体而言,HelaCon Plus Mini Wire Connectors 在设计上具有显著的优势,适用于广泛的电气安装场景。其紧凑的设计、高效的连接机制以及良好的可靠性使其在市场上具有较强的竞争力。如果您需要一种高效、可靠的电线连接解决方案,HelaCon Plus Mini Wire Connectors 是一个值得考虑的选择。

    ---

    通过以上各部分的详细说明,我们可以看到 HelaCon Plus Mini Wire Connectors 不仅具备优异的技术性能,而且在使用便利性和兼容性方面也有显著优势。因此,我们强烈推荐这款产品用于各类电气安装项目。

148-90037参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装

148-90037厂商介绍

HellermannTyton是一家全球领先的电缆管理和标识解决方案提供商,其产品广泛应用于各种行业,包括电信、数据通信、工业、建筑和公共设施等。

主营产品分类:
1. 电缆管理:包括线槽、线管、扎带、线夹等,用于保护和整理电缆。
2. 标识解决方案:提供标签、打印机、软件等,帮助用户标识和管理电缆和设备。
3. 配件:如接头、端子、连接器等,用于电缆连接和扩展。

应用领域:
1. 电信和数据通信:用于数据中心、网络布线等。
2. 工业:用于工厂自动化、设备连接等。
3. 建筑:用于建筑电气系统、智能家居等。
4. 公共设施:用于交通、能源、医疗等基础设施。

HellermannTyton的优势:
1. 产品齐全:提供一站式电缆管理和标识解决方案。
2. 质量可靠:产品经过严格测试,确保性能和耐用性。
3. 定制服务:可根据客户需求提供定制化产品和服务。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

148-90037数据手册

厂牌 PDF简要描述 下载
HELLERMANNTYTON 端子 - 电线接头端子 HELLERMANNTYTON 148-90037 148-90037数据手册

148-90037封装设计

查看详情并下载
Symbol
Footprint
3D Model
