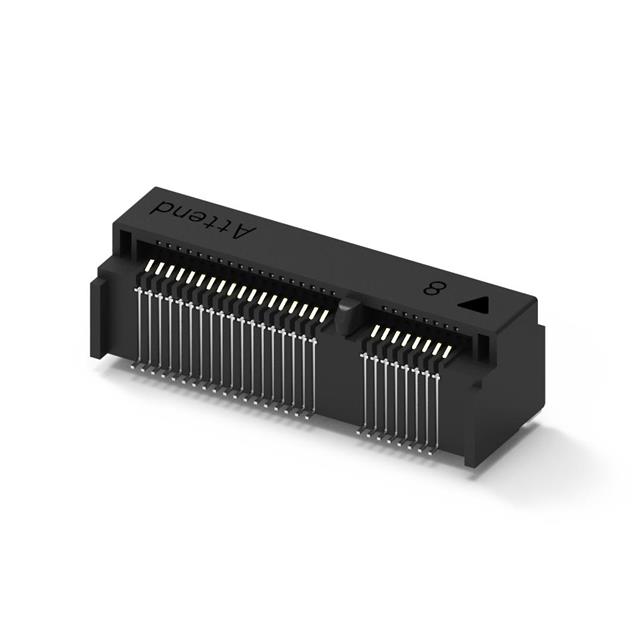

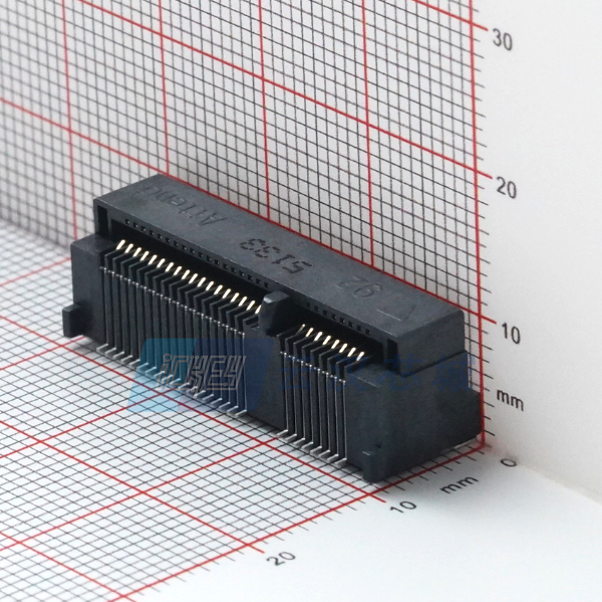

119A-92A00-R02

产品分类: 端子 - 电线接头端子
厂牌: ATTEND TECHNOLOG/台湾立威科技
产品描述: MINI PCI EXPRESS SOCKET H 9.2MM
供应商型号: 119A-92A00-R02
供应商: TME
标准整包数: 1
ATTEND TECHNOLOG/台湾立威科技 端子 - 电线接头端子 119A-92A00-R02

119A-92A00-R02概述

    电子元器件产品技术手册:Mini PCI Express Socket

    产品简介


    Mini PCI Express Socket 是一种专为微型PCI Express插槽设计的电子元器件,适用于各种需要高集成度和高性能的小型电子设备中。这些产品主要包括119A-40A00-R02、119A-56A00-R02、119A-80A00-R02 和 119A-92A00-R02 系列。每种型号高度分别为4.0mm、5.6mm、8.0mm 和 9.2mm,且均具有防伪标识(Logo)。这些产品广泛应用于计算机、网络通信设备及各类工业控制系统中。

    技术参数


    - 电气特性
    - 额定电压:50V AC
    - 额定电流:0.5A
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 绝缘电阻:初始值 ≥ 500Ω,测试后 ≥ 100MΩ
    - 介电强度:在两相邻接触点间施加250V AC电压1分钟无击穿
    - 接触电阻:初始值 ≤ 30mΩ,测试后变化 ≤ 20mΩ
    - 机械特性
    - 接触正常力:每针 ≥ 50gf
    - 接触保持力:每针 ≥ 180gf
    - 循环耐久性:≥ 50次插拔循环
    - 环境特性
    - 湿度测试:相对湿度90%,温度40°C,96小时
    - 盐雾测试:盐溶液浓度5%,温度35°C,24小时
    - 温度冲击:温度范围从-55°C至+85°C,5个循环
    - 热稳定性:暴露于85°C下48小时后,接触电阻 ≤ 50mΩ,绝缘电阻 ≥ 100MΩ

    产品特点和优势


    Mini PCI Express Socket 在设计上具备如下独特优势:
    - 高可靠性:采用LCP MG350材料制成的外壳,符合UL94V-0标准,确保了出色的阻燃性能。
    - 坚固耐用:磷青铜材料的接触片以及镀镍处理的表面增强了产品的抗腐蚀性和耐久性。
    - 高性能:满足RoHS环保要求,通过严格的电气、机械和环境测试,确保在各种恶劣环境下依然稳定可靠。
    - 易于安装:采用卷带包装(Reel),便于自动化生产线上安装,提高效率。

    应用案例和使用建议


    Mini PCI Express Socket 在多种场景中得到广泛应用,如服务器主板、路由器、无线网卡等领域。在实际使用中,为确保最佳效果,建议:
    - 安装前确保插槽清洁,避免灰尘和污渍影响连接效果。
    - 在焊接过程中严格控制温度和时间,避免因过热导致损坏。
    - 定期进行清洁保养,保持良好运行状态。

    兼容性和支持


    这些Mini PCI Express Socket 产品均支持标准的Mini PCI Express接口规范,能够与市场上主流的计算机主板和其他相关设备无缝对接。厂家提供全面的技术支持和服务,包括但不限于样品提供、技术咨询和售后服务等。

    常见问题与解决方案


    - 问题一:接触不良
    - 解决方案:检查接触面是否干净、是否有氧化现象,必要时可重新焊接。
    - 问题二:绝缘电阻低
    - 解决方案:更换新的插座,避免接触潮湿环境,注意存放条件。
    - 问题三:插拔次数不足
    - 解决方案:定期进行检测,如果发现问题应及时更换。

    总结和推荐


    Mini PCI Express Socket 系列产品凭借其卓越的电气性能、良好的机械特性和可靠的环境适应性,在各种应用场合中表现出色。无论是对于需要高集成度的小型电子设备还是对产品质量有严格要求的应用场景,这款产品都是一个理想的选择。我们强烈推荐使用这些Mini PCI Express Socket 来提升系统的稳定性和可靠性。

119A-92A00-R02参数

参数
包装方式 卷带包装

119A-92A00-R02数据手册

厂牌 PDF简要描述 下载
ATTEND TECHNOLOG/台湾立威科技 端子 - 电线接头端子 ATTEND TECHNOLOG/台湾立威科技 119A-92A00-R02 119A-92A00-R02数据手册

119A-92A00-R02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 1.711 ¥ 11.9652
100+ $ 1.26 ¥ 10.2034
500+ $ 1.104 ¥ 8.9401
库存: 12358
起订量: 36 增量: 0
交货地:
最小起订量为:20
合计: ¥ 239.3
