首页  >  产品百科  >  148-90036

148-90036

产品分类: 端子 - 电线接头端子
厂牌: HELLERMANNTYTON
产品描述: Connector Housing 2 POS Straight
供应商型号: 1436-1936-ND
供应商: Digi-Key
标准整包数: 1
HELLERMANNTYTON 端子 - 电线接头端子 148-90036

148-90036概述

    HelaCon Plus Mini Push-In Style Wire Connector 技术手册

    产品简介

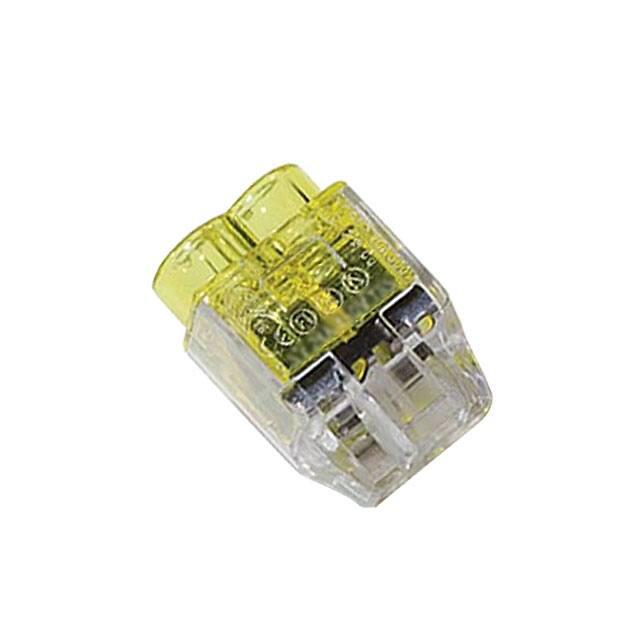

    HelaCon Plus Mini Push-In Style Wire Connector 是一种新型的电线连接器,采用双弹簧设计,提供2端口连接。其采用聚碳酸酯(PC)材料制成,符合多项国际标准,适用于多种电气安装应用。该产品以其安全可靠的连接方式、小巧的体积以及易安装的特点而备受青睐。主要用途包括工业控制、建筑自动化、家庭装修等领域。

    技术参数


    - 型号: HCPM-2
    - 颜色: 黄色(YE)
    - 尺寸:
    - 长度(英寸/毫米): 0.65 / 16.5
    - 宽度(英寸/毫米): 0.42 / 10.8
    - 高度(英寸/毫米): 0.30 / 7.70
    - 材质: 聚碳酸酯(PC)
    - 阻燃等级: UL 94 V0
    - 工作温度范围: -30°C 至 +85°C
    - 适用导线:
    - 固体导线: 12-22 AWG
    - 绞合导线: 14-22 AWG
    - 认证:
    - UL | ANSI/UL 486-A
    - CE | 2006/65/EC
    - Intertek Semko | EN 60998-2-2:2004
    - NEMKO AS | EN 60998-2-2:2004
    - SGS Fimko Ltd | EN 60998-2-2:201
    - cULus (UL 列名 - 美国和加拿大)
    - ROHS 和 Reach 兼容

    产品特点和优势


    - 双弹簧技术: 提供更安全、可靠的连接。
    - 紧凑设计: 更小的体积使其适合在狭窄空间内使用。
    - 低插入力: 安装固体或绞合铜导线时快速且容易。
    - 颜色编码: 方便识别不同规格。
    - 多导线直径适用: 使应用更加灵活。
    - 兼容性强: 支持不同直径的导线,适合多种安装需求。

    应用案例和使用建议


    HelaCon Plus Mini Push-In Style Wire Connector 主要应用于电气安装中,如控制面板、配电箱等场合。其方便快捷的安装方式能够提高工作效率。在实际应用中,建议在安装前仔细检查导线的直径,确保符合该连接器的要求。同时,在复杂的接线环境中,合理规划导线路径,可以更好地利用其紧凑的设计特点。

    兼容性和支持


    - 兼容性: 该产品适用于多种电气安装应用,特别是那些需要小型化、高可靠性的场景。
    - 支持和服务: HellermannTyton 提供详细的用户手册和技术支持,确保客户能够顺利安装和使用该产品。此外,还提供定期的技术培训和售后服务。

    常见问题与解决方案


    - 问题: 如何正确选择合适的导线直径?
    - 解决方案: 参考产品技术参数,选择适合的导线直径范围。
    - 问题: 如何确保连接的安全性和可靠性?
    - 解决方案: 在安装过程中严格按照说明书操作,确保连接紧固且无松动。
    - 问题: 如何处理连接器损坏的情况?
    - 解决方案: 如果连接器出现故障,应及时更换新的连接器,避免影响整体电路的稳定运行。

    总结和推荐


    HelaCon Plus Mini Push-In Style Wire Connector 是一款集多种优势于一身的产品。其安全可靠的连接方式、小巧的设计和简便的安装流程,使其在电气安装领域具有较高的市场竞争力。推荐广大用户在进行电气安装时选用此款连接器,以提高工作效率并保证系统的稳定性。

148-90036参数

参数
零件状态 在售
包装方式 散装

148-90036厂商介绍

HellermannTyton是一家全球领先的电缆管理和标识解决方案提供商,其产品广泛应用于各种行业,包括电信、数据通信、工业、建筑和公共设施等。

主营产品分类:
1. 电缆管理:包括线槽、线管、扎带、线夹等,用于保护和整理电缆。
2. 标识解决方案:提供标签、打印机、软件等,帮助用户标识和管理电缆和设备。
3. 配件:如接头、端子、连接器等,用于电缆连接和扩展。

应用领域:
1. 电信和数据通信:用于数据中心、网络布线等。
2. 工业:用于工厂自动化、设备连接等。
3. 建筑:用于建筑电气系统、智能家居等。
4. 公共设施:用于交通、能源、医疗等基础设施。

HellermannTyton的优势:
1. 产品齐全:提供一站式电缆管理和标识解决方案。
2. 质量可靠:产品经过严格测试,确保性能和耐用性。
3. 定制服务:可根据客户需求提供定制化产品和服务。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

148-90036数据手册

厂牌 PDF简要描述 下载
HELLERMANNTYTON 端子 - 电线接头端子 HELLERMANNTYTON 148-90036 148-90036数据手册

148-90036封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3795 ¥ 3.2068
10+ $ 0.3186 ¥ 2.6917
25+ $ 0.2981 ¥ 2.5188
50+ $ 0.2838 ¥ 2.2523
100+ $ 0.2537 ¥ 2.1437
250+ $ 0.229 ¥ 1.9165
500+ $ 0.218 ¥ 1.8248
1000+ $ 0.2076 ¥ 1.7376
2500+ $ 0.1946 ¥ 1.6287
库存: 4699
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.2
