首页  >  产品百科  >  148-90039

148-90039

产品分类: 端子 - 电线接头端子
厂牌: HELLERMANNTYTON
产品描述: Connector Housing 5 POS Straight
供应商型号: 329-14890039
供应商: Mouser
标准整包数: 1
HELLERMANNTYTON 端子 - 电线接头端子 148-90039

148-90039概述

    HelaCon Plus Mini, Push-In Style Wire Connector 技术手册

    产品简介

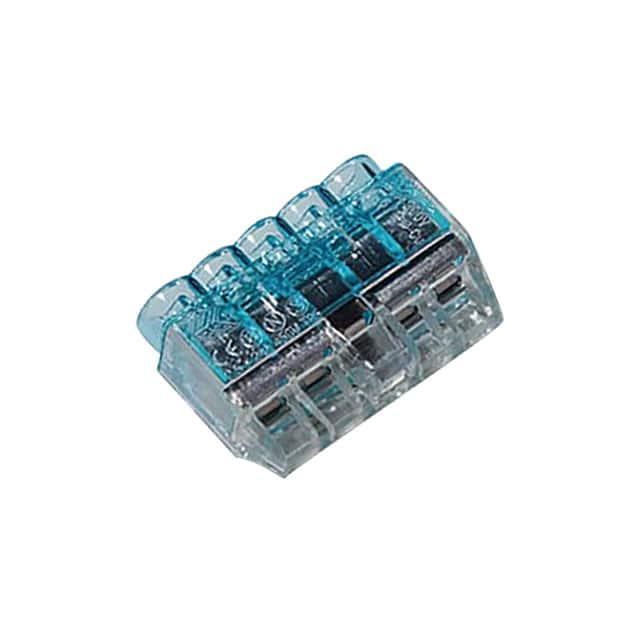

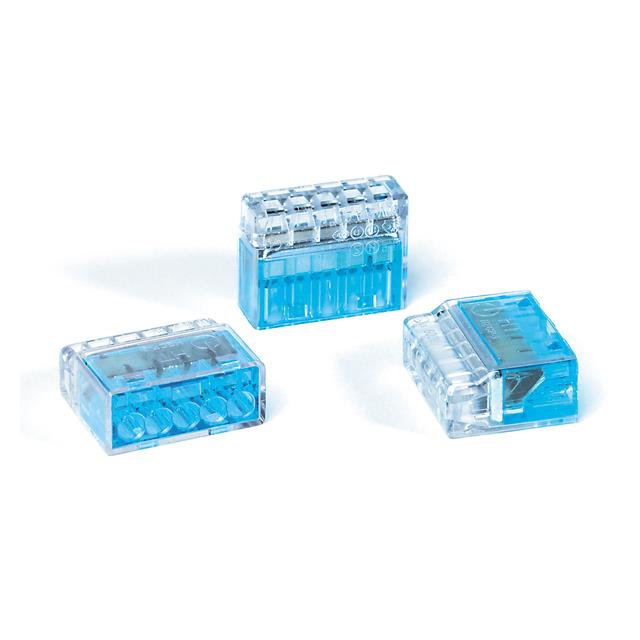

    HelaCon Plus Mini, Push-In Style Wire Connector 是一种用于电气安装应用的创新连接器。它采用弹簧技术,能够提供安全、可靠的接线方案,替代传统的旋紧式接线端子。这款五端口连接器采用双弹簧设计,支持快速、便捷的安装,适用于各种尺寸的铜线(包括实心线和绞合线),广泛应用于配电箱、工业自动化和家庭电器等领域。

    技术参数


    - 型号:HCPM-5
    - 颜色:蓝色(BU)
    - 材质:聚碳酸酯(PC)
    - 防火等级:UL 94 V0
    - 长度:0.65英寸(16.5毫米)
    - 宽度:0.93英寸(23.7毫米)
    - 高度:0.30英寸(7.70毫米)
    - 适用电线规格:12-22 AWG 实心线,14-22 AWG 绞合线
    - 工作温度范围:-30°C 至 +85°C(-22°F 至 +185°F)
    - 认证/标准:UL | ANSI/UL 486-A, C, B;CE;NEMKO;SGS;Fimko Ltd;EN;cULus;Intertek;ENEC
    - 包装数量:每包75个
    - 卤素含量:无卤
    - RoHS 合规:是
    - Reach合规:是

    产品特点和优势


    1. 弹簧技术:确保安全、可靠且稳定的接线连接。
    2. 小巧设计:适合紧凑空间的应用。
    3. 低插入力:方便快速安装,支持实心和绞合铜线。
    4. 色码标识:易于识别不同尺寸。
    5. 多直径支持:每个端口接受多种直径的电线,应用灵活。

    应用案例和使用建议


    应用案例:
    - 家庭电器中的电路连接
    - 工业控制面板中的导线管理
    - 配电箱中的接线连接
    使用建议:
    - 在安装过程中确保电线与端口接触良好,以获得最佳的电气性能。
    - 使用适当的工具(如钳子)进行电线插入,确保连接牢固。

    兼容性和支持


    兼容性:
    - 可以与其他标准的电气连接器兼容使用。
    - 适用于12-22 AWG的实心线和14-22 AWG的绞合线。
    支持和服务:
    - 提供技术咨询和售后服务,帮助用户解决安装和使用过程中的问题。
    - 官方网站提供详细的使用手册和技术文档。

    常见问题与解决方案


    1. 问题:连接不牢固。
    解决方案:重新检查电线是否完全插入,确保弹簧夹片完全闭合。

    2. 问题:电线损坏。
    解决方案:确认插入电线时没有过度弯曲,避免损伤电线。

    总结和推荐


    总结:
    HelaCon Plus Mini, Push-In Style Wire Connector 是一款高效、可靠且易于安装的产品,特别适合紧凑空间内的电气接线。它采用先进的弹簧技术,提供出色的性能和耐用性,符合多项国际标准。无论是家用还是工业场合,都是理想的接线解决方案。
    推荐:
    强烈推荐此产品给需要进行高效、可靠接线的用户。其易用性和多功能性使其成为市场上最具竞争力的选择之一。

148-90039参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装
