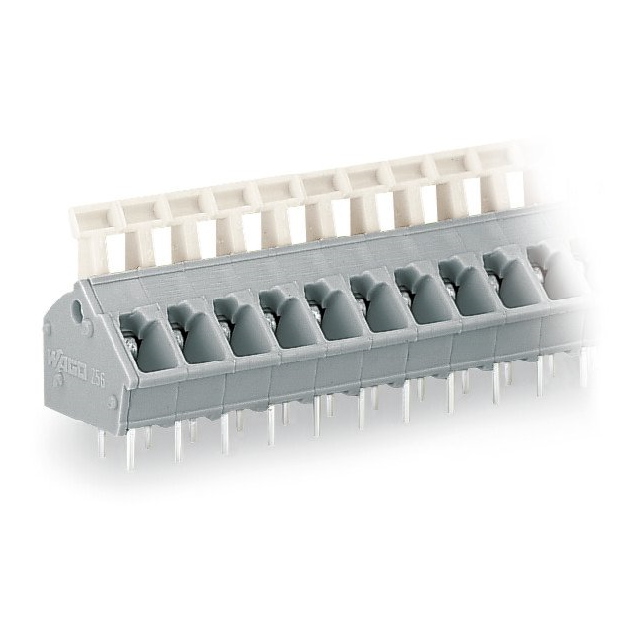

256-402

产品分类: 端子 - 电线接头端子
厂牌: WAGO
产品描述: Wago PCB端子台 256系列, 2路, 5.08mm节距, 灰色
供应商型号: 14M-256-402
供应商: 云汉优选
标准整包数: 1
WAGO 端子 - 电线接头端子 256-402

256-402概述

    # WAGO PCB端子排 256-402/333-009/999-950 技术手册解读

    产品简介


    基本介绍
    WAGO 256-402/333-009/999-950 是一款专为印刷电路板(PCB)设计的端子排,采用CAGE CLAMP®笼式弹簧接线技术。它以2.5 mm²的接线能力为核心,支持单股导线、细多股导线及其冷压接头等多种接线方式,适用于工业自动化、电力控制及各种苛刻的环境应用。其紧凑设计与高可靠性使其成为现代工业电子系统的重要连接解决方案。
    主要功能
    - 笼式弹簧接线单元确保可靠接触。
    - 无需额外工具即可快速实现现场接线。
    - 支持多种导线截面积和导线种类,适用性强。
    - 可跨接设计适合串联和分组电路连接。
    应用领域
    - 工业自动化控制系统
    - 能源管理与分配系统
    - 石油化工、煤矿等危险环境应用
    - 各类工业机械与设备

    技术参数


    以下是产品的主要技术规格:
    | 参数类别 | 技术规格 |

    | 额定电压 | EN (Ex e II) 176V |
    | 额定电流 | 16A |
    | 连接点数量 | 2 |
    | 电位总数 | 2 |
    | 焊针间距 | 5 mm / 5.08 mm |
    | 导线截面积 | 0.08–2.5 mm² |
    | 导线方向 | 45° |
    | 尺寸 | 宽度:12.9 mm;高度:26.3 mm |
    | 绝缘材料 | 尼龙66 (PA 66),UL94 V0阻燃等级 |
    | 工作温度范围 | -60°C 至 +105°C |
    | 阻燃等级 | UL94 V0 |
    注意事项:此端子排符合ATEX、IECEx和CCCEx等国际防爆认证标准,适合存在爆炸性气体环境中使用。

    产品特点和优势


    1. 可靠性强:采用CAGE CLAMP®笼式弹簧设计,无需螺丝或螺钉即可完成连接,大幅提高长期稳定性和抗振性能。
    2. 适用性广:支持多种导线类型,适应工业自动化中复杂的接线需求。
    3. 便捷操作:推压键设计便于现场快速接线,无需专业工具。
    4. 兼容性好:满足Ex e防爆要求,在石油、化工等行业广泛应用。
    5. 环保安全:材料选用环保材料并达到UL94 V0标准,符合国际安全要求。

    应用案例和使用建议


    应用案例
    1. 工业自动化控制
    在自动化控制柜内,用于不同模块之间的信号传输。例如,传感器信号通过此端子排连接到PLC控制器。
    2. 能源管理系统
    在光伏逆变器或风力发电站中,作为主电源与分支线路的连接装置。
    3. 危险区域
    用于煤矿、化工厂等场所,实现信号与电力的安全隔离。
    使用建议
    - 在接线前确认导线是否符合规定的截面积和绝缘等级。
    - 推压操作时需保证推压力度适中,避免损坏端子排。
    - 若需要更高防护等级,可考虑搭配冷压接头使用,提升连接可靠性。

    兼容性和支持


    兼容性
    此端子排支持多种CAD/CAE软件的导入,如EAGLE、Altium、Pads等,可直接集成到开发环境中。
    厂商支持
    - WAGO提供详尽的技术资料和在线客服支持。
    - 提供全球化的售后服务网络,确保用户及时获取技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线无法插入端子排 | 确保导线截面积符合规定范围,重新校准推压键。 |
    | 连接后松动 | 检查推压键是否完全闭合,必要时更换新的端子排。 |
    | 端子排过热 | 检查电流负载是否超出额定值,调整连接点数量。 |

    总结和推荐


    产品评价
    WAGO 256-402/333-009/999-950是一款功能强大且性能稳定的PCB端子排,特别适合严苛工业环境下的应用。其高可靠性、易用性和广泛的应用场景使其在市场上具备显著竞争力。
    是否推荐
    强烈推荐给从事工业自动化、能源管理和危险环境控制领域的工程师和技术人员。对于需要高可靠性连接解决方案的项目,这款产品无疑是一个理想选择。
    最终结论:推荐!

256-402参数

参数
长*宽*高 17.6mm*18.2mm*12.9mm
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装
