787-1631

产品分类: 开关电源
厂牌: WAGO
产品描述: 1 230V 230V DIN导轨安装 55mm(宽度)*172mm(高度)
供应商型号: 787-1631
供应商: 云汉优选
标准整包数: 1

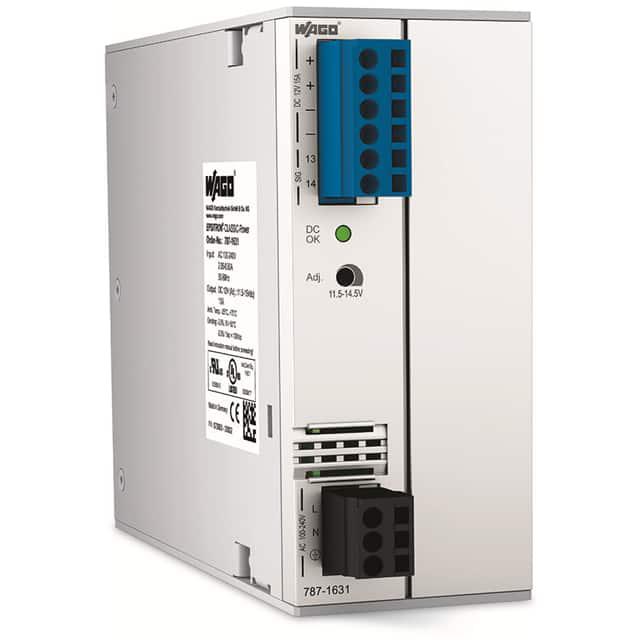

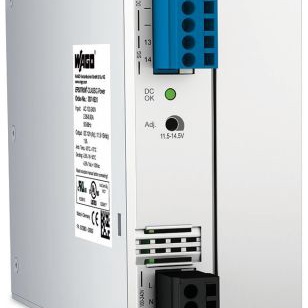

WAGO 开关电源 787-1631

787-1631概述

    电子元器件技术手册:EPSITRON® CLASSIC电源

    1. 产品简介


    EPSITRON® CLASSIC 是一款高效的开关电源,型号为787-1631,适用于2相供电。其输出电压为12 VDC,额定电流为15A,最大功率输出可达180W。这种电源广泛应用于各种工业控制、自动化系统及电子设备中,尤其适合需要稳定直流电源的场合。

    2. 技术参数


    - 输入电压范围:85 ... 264 VAC 或 120 ... 372 VDC
    - 额定输入电压:100 ... 240 VAC
    - 输出电压范围:11.5 ... 15 VDC(出厂预设为12 VDC)
    - 额定输出电流:15 A (12 VDC)
    - 额定输出功率:180 W
    - 转换效率:90%
    - 功率损失:在230 VAC负载下最大为24.7 W
    - 最大输入电流:≤ 0.93 A (240 VAC); ≤ 2.05 A (100 VAC)
    - 漏电流:≤ 1 mA
    - 瞬态保护:变阻器(一级),内部VDC保护电路(二级)

    3. 产品特点和优势


    EPSITRON® CLASSIC 的主要优势在于其高效稳定的输出能力。此外,它采用了自然对流冷却设计,可以水平安装而无需额外的冷却装置。该电源通过了CE认证,并符合国际安全标准,如EN 60950-1和UL 60950-1等,确保在不同国家和地区都能安全使用。
    其独特的功能还包括:
    - 内置保险丝:内部带有6.3 A / 250 VAC的保险丝
    - 外部保险丝需求:根据直流输入电压要求,需外接保险丝
    - 过载保护:提供恒流保护机制,过载时自动调整
    - 短路保护:具备短路保护功能

    4. 应用案例和使用建议


    EPSITRON® CLASSIC 主要用于工业自动化控制系统中,如机器人生产线、机床控制系统等。它非常适合需要高稳定性直流电源的应用场景。对于使用建议,应注意以下几点:
    - 在高湿度环境中使用时,应采取适当的防潮措施
    - 使用前确保外部保险丝正确安装
    - 连接导线时应遵循正确的剥线长度和连接方式

    5. 兼容性和支持


    EPSITRON® CLASSIC 可与多种终端块配套使用,包括:
    - Item No. 216-201 至 216-204 系列绝缘锡电镀套管
    - Item No. 216-221 至 216-224 系列绝缘锡电镀套管
    - Item No. 216-241 至 216-244 系列电解铜镀锡、气密压接型套管
    另外,厂商提供了专门的配置和调试软件工具,可以帮助用户进行二次保险丝保护的规划。

    6. 常见问题与解决方案


    常见的问题及解决办法包括:
    - 问题:无法启动
    - 解决方案:检查输入电压是否在允许范围内,确认所有外部保险丝已正确安装并正常工作
    - 问题:输出电压不稳定
    - 解决方案:检查连接是否牢固,必要时重新安装内部保险丝

    7. 总结和推荐


    总体而言,EPSITRON® CLASSIC 是一款性能优异、功能强大的电源供应设备,特别适合于需要高可靠性的工业应用场景。其高转换效率、自然对流冷却设计、全面的安全保护机制等,使其在市场上具有很强的竞争优势。推荐给需要高稳定性直流电源的用户选用此产品。

787-1631参数

参数
电压-输出1 -
电压-输出4 -
最小输入电压 230V
电流-输出2 -
电压-输出3 -
输出数量 1
输出功率 -
最大输入电压 230V
负载调节 -
电压-输出2 -
电流-输出1 -
长*宽*高 55mm(宽度)*172mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

787-1631厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-1631数据手册

厂牌 PDF简要描述 下载
WAGO 开关电源 WAGO 787-1631 787-1631数据手册

787-1631封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2839.0279
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2839.02
直接购买
