750-671

产品分类: 电机驱动器
厂牌: WAGO
产品描述: 步进电机 24VDC 24VDC DIN导轨安装
供应商型号: 750-671
供应商: 云汉优选
标准整包数: 1

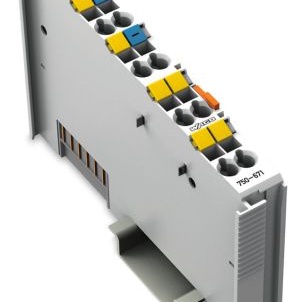

WAGO 电机驱动器 750-671

750-671概述

    Stepper Controller 750-671 技术手册综述

    1. 产品简介

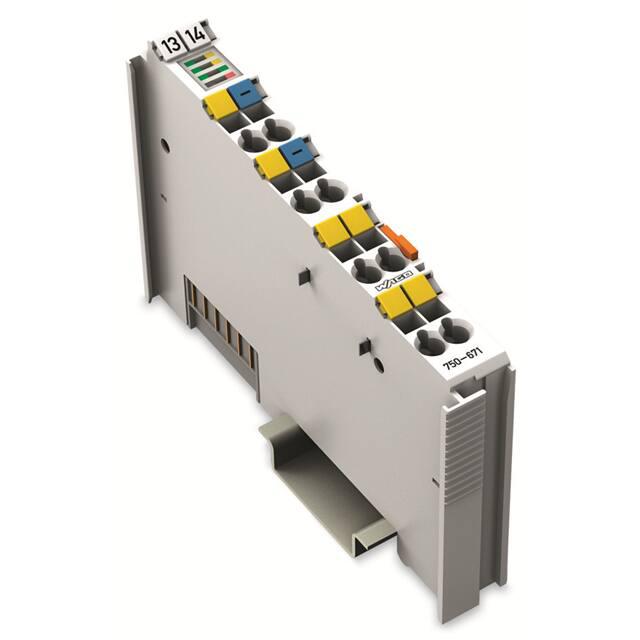

    Stepper Controller 750-671 是一款智能步进电机控制器,配备内置电源驱动器,专门设计用于控制2相步进电机,最大电压为24V,电流可达1.5A。其独特的微步进功能(64次细分)能够有效防止由于共振引起的步进丢失,并减少机械部件的磨损。通过该控制器,用户可以实现精准定位及多种运动控制操作。

    2. 技术参数


    - 输入电源: 0至+5VDC 和 15至30VDC
    - 输出能力: 最大峰值电流 2 × 1.5A;有效电流 1A
    - 信号电压范围: 0至+5VDC 和 15至30VDC
    - 分辨率: 15位加16位预分频器;步进电机23位加符号位
    - 最高步进频率: 满步模式下为7812Hz
    - 工作环境温度: 操作环境:0°C 至 55°C;存储环境:-40°C 至 85°C
    - 防护等级: IP20
    - 安装方式: DIN导轨安装

    3. 产品特点和优势


    Stepper Controller 750-671 具备以下显著优势:
    - 精确控制: 微步进功能可有效提高电机精度,减少共振导致的误差。
    - 灵活配置: 支持多种操作模式,如独立定位、参考运行、连续运行等。
    - 多功能接口: 包含两个可配置的数字输入端口,便于集成其他控制系统。
    - 易于编程: 所有WAGO步进控制器模块均采用统一的编程接口。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: 在机械臂、包装机、机床等自动化设备中广泛应用,提升系统灵活性和效率。
    - 实验室设备: 在科研设备、精密仪器中作为核心控制单元。
    使用建议:
    - 定期检查电机连接是否稳定,避免因接触不良引发控制失效。
    - 使用软件滤波器来过滤可能产生的噪声干扰,确保控制精度。
    - 遵循安全规范进行操作和维护,以防止意外发生。

    5. 兼容性和支持


    兼容性:
    - 该产品可与其他符合DIN导轨安装标准的设备兼容,简化了整体系统的集成过程。
    - 支持与其他WAGO I/O系统模块集成使用,形成完整的工业控制解决方案。
    厂商支持:
    - WAGO公司提供全面的技术支持和售后服务,确保用户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - Q1: 如何设置电流限制?
    - A1: 可通过调节相关设定值,根据电机的特性和实际工作条件,合理设置电流限制,详见产品手册第X页。

    - Q2: 控制器出现异常抖动现象怎么办?
    - A2: 请检查连接线缆是否松动,同时确认电机负载是否超出额定范围,如有必要,请重新调整微步进参数或更换更合适的电机型号。

    7. 总结和推荐


    总体来看,Stepper Controller 750-671 是一款高效、可靠且易于集成的步进电机控制器,适用于各种自动化控制系统。它的多功能特性使其成为众多工业领域的理想选择。建议对工业自动化有较高需求的客户考虑选用该产品。

750-671参数

参数
电压 - 负载 -
最大工作供电电压 24VDC
功率 -
工艺 -
电机类型 - AC,DC -
最小工作供电电压 24VDC
电机类型 步进电机
接口类型 -
额定电流 -
功能 -
拓扑 -
安装方式 DIN导轨安装
应用等级 商业级
零件状态 在售
包装方式 盒装

750-671厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-671数据手册

厂牌 PDF简要描述 下载
WAGO 电机驱动器 WAGO 750-671 750-671数据手册

750-671封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2785.2945
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2785.29
直接购买
加入购物车
