VS-GT140DA60U

产品分类: IGBT模块
产品描述: Vishay igbt模块, 最大 600 V, 最大 184 A
供应商型号: 7481071
供应商: 海外现货
标准整包数: 1

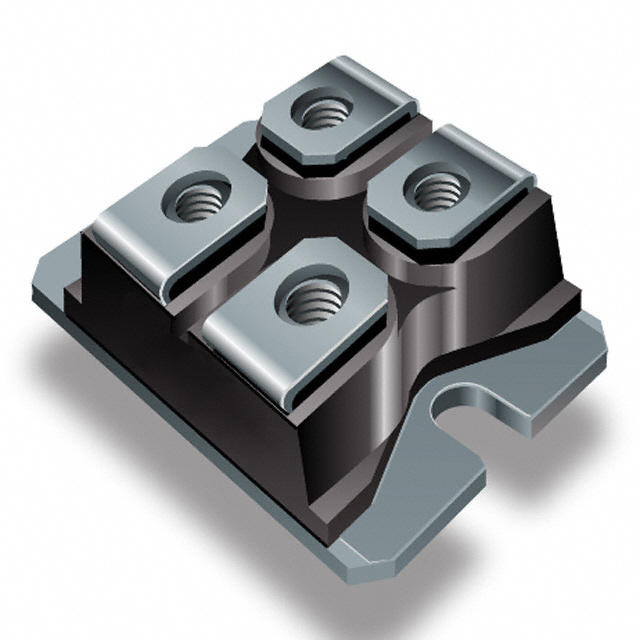

VISHAY INTERTECHNOLOGY IGBT模块 VS-GT140DA60U

VS-GT140DA60U概述

    Vishay Semiconductors VS-GT140DA60U 绝缘栅双极晶体管(Trench IGBT)技术手册

    产品简介


    Vishay Semiconductors 的 VS-GT140DA60U 是一款 Trench IGBT(沟槽式绝缘栅双极晶体管),主要设计用于高效率功率转换应用,如不间断电源(UPS)、开关模式电源(SMPS)、焊接和感应加热等。它采用正温度系数技术和平方反向安全工作区(RBSOA),并具备短路保护功能,确保在严苛条件下的稳定运行。

    技术参数


    以下是VS-GT140DA60U的主要技术规格和性能参数:
    - 电压范围:集电极-发射极击穿电压 VBR(CES) = 600V
    - 电流范围:
    - 持续集电极电流 IC = 140A(TC=90°C)
    - 脉冲集电极电流 ICM = 350A
    - 二极管连续正向电流 IF = 71A(TC=90°C)
    - 开关特性:
    - 开通损耗 Eon = 0.43mJ(典型值)
    - 关断损耗 Eoff = 1.50mJ(典型值)
    - 总开关损耗 Etot = 1.93mJ(典型值)
    - 热特性:
    - 集电极-外壳热阻 RthJC ≤ 0.23°C/W
    - 其他:
    - 正温度系数
    - 高温操作范围:TJ 最大值可达175°C
    - UL认证编号:E78996
    - 符合RoHS标准

    产品特点和优势


    - 高可靠性:采用正温度系数技术和3μs短路能力,确保高可靠性和安全性。
    - 低功耗:通过降低传导损耗和开关损耗,提升整体能效。
    - 简单易用:易于组装和并联,直接安装到散热器上,方便维护。
    - 兼容性好:插件兼容其他SOT-227封装的IGBT,便于替代和升级。
    - 低EMI:具有软恢复特性,减少EMI干扰,减少额外的滤波措施。

    应用案例和使用建议


    VS-GT140DA60U常用于工业控制和功率转换系统中。例如,在UPS系统中,可以有效提升能源转换效率,减少能耗。在焊接和感应加热设备中,该器件的快速响应能力和高耐受性有助于提高工作效率和质量。
    使用建议:
    - 确保散热器表面平整且涂抹导热硅脂,以提高散热效果。
    - 在高温环境下使用时,注意监测IGBT的工作温度,避免过热。
    - 对于高频应用,建议选择适当的驱动电路,以优化开关速度和减少损耗。

    兼容性和支持


    VS-GT140DA60U 与同类SOT-227封装的IGBT具有良好的兼容性,适用于多种工业控制系统。Vishay公司提供了详尽的技术文档和支持服务,包括详细的应用指南和在线技术支持。

    常见问题与解决方案


    - 问题:长时间工作后温度过高
    - 解决方案:检查散热器的安装情况,确保散热器接触良好并涂有导热硅脂。
    - 问题:EMI干扰严重
    - 解决方案:增加外部滤波电路,选择合适的PCB布局,减小寄生电感。
    - 问题:开关损耗高
    - 解决方案:优化驱动电路,调整驱动电阻Rg以降低开关损耗。

    总结和推荐


    VS-GT140DA60U是一款高性能的绝缘栅双极晶体管,适合于需要高效率和高可靠性的工业应用。其独特的技术和优点使其在市场上具有较强的竞争力。对于需要高效能、高可靠性的应用场合,我们强烈推荐使用VS-GT140DA60U。
    以上内容涵盖了从产品介绍、技术参数、产品特点及优势、应用案例及使用建议、兼容性及支持,以及常见问题与解决方案,为读者提供全面的信息参考。

VS-GT140DA60U参数

参数
集电极电流 200A
最大功率耗散 652KW
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 -
配置 单一
长*宽*高 12.3mm(高度)
通用封装 SOT-227
安装方式 底座安装,贴片安装
零件状态 在售
包装方式 散装

VS-GT140DA60U厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-GT140DA60U数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY IGBT模块 VISHAY INTERTECHNOLOGY VS-GT140DA60U VS-GT140DA60U数据手册

VS-GT140DA60U封装设计

查看详情并下载
Symbol
Footprint
3D Model
