FF300R12KS4HOSA1

产品分类: IGBT模块
产品描述: 1.95KW 3.2V 2个独立式 3.75V@ 15V,300A 370A 底座安装 106.4mm*61.4mm*29mm
供应商型号: UA-FF300R12KS4HOSA1
供应商: 海外现货
标准整包数: 1

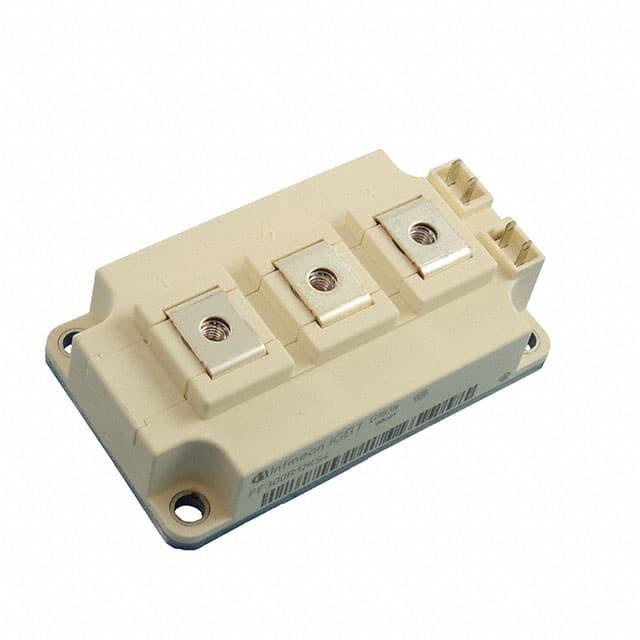

INFINEON TECHNOLOGIES IGBT模块 FF300R12KS4HOSA1

FF300R12KS4HOSA1概述

    FF300R12KS4 IGBT-模块

    产品简介


    FF300R12KS4 是一款高性能的62毫米C系列IGBT模块,专为高频开关应用设计。该模块集成了快速IGBT2技术,适用于高效率电力转换系统,如工业电机驱动、不间断电源(UPS)和可再生能源逆变器等领域。FF300R12KS4不仅具备出色的电气特性和可靠性,还提供了广泛的适用范围和灵活性,使其成为现代电力电子系统中的理想选择。

    技术参数


    - 最大额定值
    - 集电极-发射极电压:TVj = 25°C,VCES 1200 V
    - 连续集电极直流电流:TC = 60°C,Tvj max = 150°C,IC nom 300 A;TC = 25°C,Tvj max = 150°C,IC 370 A
    - 集电极重复峰值电流:tP = 1 ms,ICRM 600 A
    - 总功率损耗:TC = 25°C,Tvj max = 150°C,Ptot 1950 W
    - 栅极-发射极峰值电压:VGES +/-20 V
    - 特征值
    - 集电极-发射极饱和电压:IC = 300 A,VGE = 15 V,VCE sat 3.20 V至3.85 V
    - 栅极阈值电压:IC = 12.0 mA,VCE = VGE,Tvj = 25°C,VGEth 4.5 V至5.5 V
    - 栅极电荷:VGE = -15 V ... +15 V,QG 3.20 µC
    - 内部栅极电阻:Tvj = 25°C,RGint 1.0 Ω
    - 电气特性
    - 输入电容:f = 1 MHz,Tvj = 25°C,VCE = 25 V,VGE = 0 V,Cies 20.0 nF
    - 反向传输电容:f = 1 MHz,Tvj = 25°C,VCE = 25 V,VGE = 0 V,Cres 1.40 nF
    - 开通延迟时间:IC = 300 A,VCE = 600 V,VGE = ±15 V,RGon = 3.0 Ω,td on 0.10 µs至0.11 µs

    产品特点和优势


    - 高频开关能力:快速IGBT2技术确保了高频率下的稳定运行,适用于要求高频开关的应用。
    - 高可靠性:低饱和电压和较低的热阻特性提高了模块的可靠性,适用于工业和商业领域的严苛环境。
    - 广泛的应用范围:模块在不同工作条件下均表现出色,可用于各种电力转换系统。
    - 易于集成:模块具有标准封装尺寸,方便与现有系统集成。

    应用案例和使用建议


    - 工业电机驱动:FF300R12KS4可以在工业电机驱动系统中发挥重要作用,确保高频率和高可靠性的操作。
    - 不间断电源:作为UPS的核心组件,该模块可以实现高效的电力转换,提高系统的整体能效。
    - 可再生能源逆变器:在太阳能或风力发电系统中,FF300R12KS4可以帮助实现稳定的电力转换,满足能源转换的高效需求。
    使用建议:
    - 在安装时应遵循手册中的详细指南,确保正确的连接和冷却系统配置。
    - 对于高频应用,应注意减少寄生电感,以提高整体性能。

    兼容性和支持


    - 兼容性:该模块与其他标准C系列IGBT模块具有良好的兼容性,可轻松集成到现有的电力电子系统中。
    - 技术支持:Infineon Technologies提供全面的技术支持和维护服务,以确保客户能够充分利用该产品的潜力。

    常见问题与解决方案


    - 问题1:模块过热
    - 解决方案:检查冷却系统的有效性,并确保正确的安装和连接方式。
    - 问题2:启动延迟
    - 解决方案:检查电路设计中的寄生电感,并适当调整栅极电阻。
    - 问题3:功率损耗过高
    - 解决方案:确认使用的驱动条件符合手册中的规定,并调整相应的参数。

    总结和推荐


    FF300R12KS4是一款高度可靠的IGBT模块,专为高频开关应用而设计。它具有出色的电气特性和广泛的应用范围,特别适合工业电机驱动、不间断电源和可再生能源逆变器等场合。虽然价格较高,但其卓越的性能和高可靠性使它成为这些领域的首选产品。我们强烈推荐使用该模块,特别是在需要高频率和高可靠性的电力转换系统中。

FF300R12KS4HOSA1参数

参数
配置 2个独立式
集电极电流 370A
最大功率耗散 1.95KW
VCEO-集电极-发射极最大电压 3.75V@ 15V,300A
最大集电极发射极饱和电压 3.2V
长*宽*高 106.4mm*61.4mm*29mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FF300R12KS4HOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF300R12KS4HOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF300R12KS4HOSA1 FF300R12KS4HOSA1数据手册

FF300R12KS4HOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 188.9 ¥ 1582.982
8+ $ 188.9 ¥ 1582.982
16+ $ 188.9 ¥ 1582.982
45+ $ 188.9 ¥ 1582.982
库存: 14
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 1582.98
