首页  >  产品百科  >  FP100R12KT4B11BOSA1

FP100R12KT4B11BOSA1

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 1200 V, 最大 100 A
供应商型号: 2445377
供应商: 海外现货
标准整包数: 1

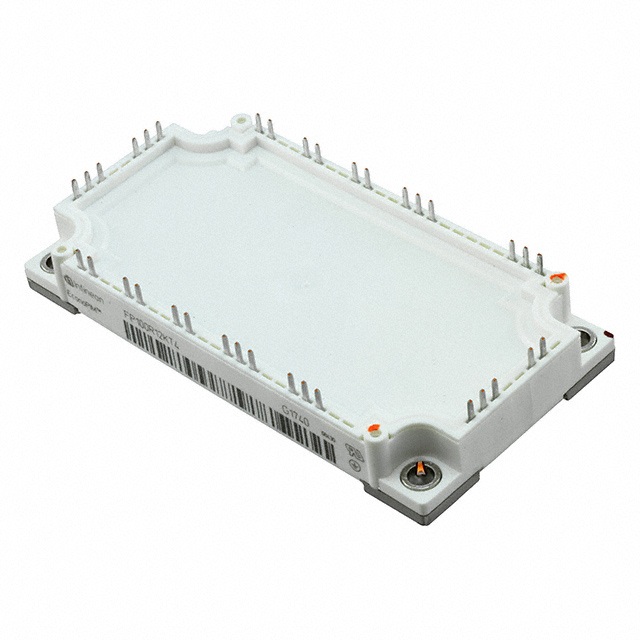

INFINEON TECHNOLOGIES IGBT模块 FP100R12KT4B11BOSA1

FP100R12KT4B11BOSA1概述

    FP100R12KT4B11 IGBT-Module 技术手册

    1. 产品简介


    FP100R12KT4B11是一款高性能的IGBT模块,适用于辅助逆变器、电机驱动和伺服驱动等领域。此模块集成了快速的Trench/Fieldstop IGBT4技术和Emitter Controlled 4二极管,以及集成NTC温度传感器。这些特性的结合使其成为各种工业应用的理想选择。

    2. 技术参数


    - 基本电气特性
    - 最大 Collector-Emitter 电压(VCES):1200 V
    - 额定连续直流电流(IC nom):100 A
    - 周期性峰值直流电流(ICRM):200 A
    - 总功耗(Ptot):515 W(在25°C环境温度下)
    - 最大开关损耗:100 A 下的Eon = 5.50 mJ,Eoff = 5.50 mJ
    - 门限电压范围:±20 V
    - 二极管特性
    - 最大周期性反向电压(VRRM):1200 V
    - 额定连续直流正向电流(IF):100 A
    - 周期性正向峰值电流(IFRM):200 A
    - 反向恢复能量(Erec):最大7.50 mJ
    - 热特性
    - 结到外壳热阻(RthJC):IGBT:0.29 K/W,二极管:0.50 K/W
    - 外壳到散热器热阻(RthCH):IGBT:0.13 K/W,二极管:0.225 K/W

    3. 产品特点和优势


    - 低损耗特性:IGBT的饱和电压(VCES)具有正温度系数,并且较低(最大值为2.10 V),减少了电路中的能量损失。
    - 高可靠性:具备良好的热循环能力和集成NTC温度传感器,确保了高可靠性和长寿命。
    - 低热阻设计:低热阻设计保证了高效的热传导,使IGBT能够在高功率密度环境下稳定运行。

    4. 应用案例和使用建议


    - 辅助逆变器:利用其高效能特性,特别适合用于高功率逆变器系统中。
    - 电机驱动:其低损耗和高可靠性使其成为电机驱动系统中理想的开关元件。
    - 伺服驱动:在高精度控制场合中表现优异,特别是在需要快速响应的伺服驱动应用中。
    使用建议:
    - 在安装过程中,遵循推荐的扭矩范围(3.00 - 6.00 Nm),以确保连接的可靠性和防止损坏。
    - 在应用过程中,确保有效的散热措施,因为过高的温度会缩短使用寿命。

    5. 兼容性和支持


    该模块可以与其他标准IGBT模块或相关设备兼容,建议在具体应用前进行详细的兼容性测试。制造商提供了详细的技术支持,包括在线文档和专业咨询,帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问:模块出现异常高温怎么办?
    - 答:检查散热器的安装和散热情况,确保IGBT模块得到充分冷却。如果有必要,可以增加额外的散热措施。
    - 问:模块启动延迟时间过长怎么办?
    - 答:检查模块与驱动器之间的接线是否正确,确认门极电阻设置是否合理。此外,还应检查是否有外部电磁干扰影响。

    7. 总结和推荐


    FP100R12KT4B11是一款出色的IGBT模块,它具有低损耗、高可靠性和高效率等特点,非常适合于高功率工业应用。我们强烈推荐使用这款模块,特别是对于需要高性能和高可靠性的电机驱动和伺服驱动系统。
    希望以上内容能够满足您的需求。如需更多详细信息,请参阅完整的技术手册。

FP100R12KT4B11BOSA1参数

参数
配置 三相反相器
集电极电流 100A
最大功率耗散 515W
VCEO-集电极-发射极最大电压 2.1V@ 15V,100A
最大集电极发射极饱和电压 1.75V
长*宽*高 122mm*62mm*17mm
通用封装 AG-ECONO3-3
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FP100R12KT4B11BOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP100R12KT4B11BOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP100R12KT4B11BOSA1 FP100R12KT4B11BOSA1数据手册

FP100R12KT4B11BOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 960.1022
2+ ¥ 931.3008
3+ ¥ 902.87
4+ ¥ 884.8126
5+ ¥ 867.1163
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 960.1
直接购买
加入购物车
