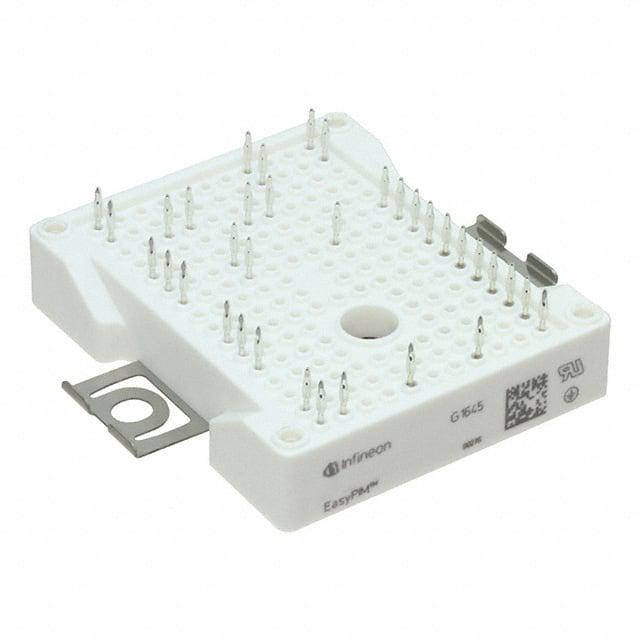

F3L150R07W2E3B11BOMA1

产品分类: IGBT模块
产品描述: 335W 1.45V 三相反相器 650V 150A 底座安装 62.8mm*56.7mm*12mm
供应商型号: 10B-2709947-4
供应商: 国内现货
标准整包数: 1

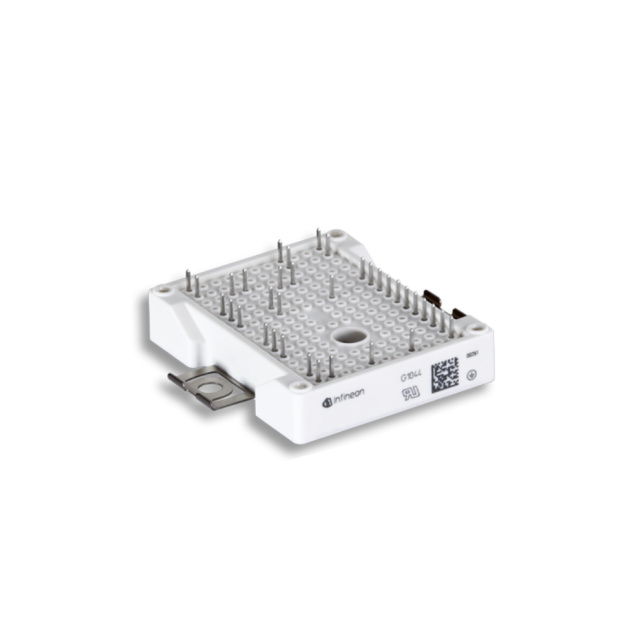

INFINEON TECHNOLOGIES IGBT模块 F3L150R07W2E3B11BOMA1

F3L150R07W2E3B11BOMA1概述

    # Infineon F3L150R07W2E3B11 IGBT模块技术手册

    产品简介


    Infineon Technologies 的 F3L150R07W2E3B11 是一款先进的 EasyPACK 模块,专为高效能的三电平拓扑应用设计。该模块集成了基于 Trench/Feldstopp 技术的 IGBT3 开关器件以及具有 Emitter-Controlled 功能的二极管,采用 PressFIT 和 NTC 热敏电阻结构。其核心特点在于增强的耐压能力(最高可达 650V)和低导通损耗,特别适合于太阳能逆变器、UPS 系统及三电平拓扑应用。
    主要特点
    - IGBT 额定电流:150A(额定值),最大电流 300A
    - 二极管反向恢复峰值电流:110A(典型值)
    - 紧凑型设计,便于安装和集成
    - 强化散热设计,支持高功率密度应用
    应用领域
    - 太阳能发电系统逆变器
    - 不间断电源(UPS)
    - 电动汽车充电站
    - 工业级电机控制驱动器

    技术参数


    IGBT 特性
    | 参数 | 值 | 单位 |
    |
    | 最大额定电压 (VCES) | 650 | V |
    | 集电极额定电流 (ICnom) | 150 | A |
    | 峰值电流 (ICRM) | 300 | A |
    | 饱和电压 (VCEsat) | 1.45~1.90 | V |
    | 开关频率下的总损耗 (Ptot)| 335 | W |
    | 开启延时时间 (tdon) | 0.085~0.11 | μs |
    | 关断延时时间 (tdoff) | 0.30~0.34 | μs |
    二极管特性
    | 参数 | 值 | 单位 |
    |
    | 反向阻断电压 (VRRM) | 650 | V |
    | 正向导通电流 (IF) | 150 | A |
    | 正向导通压降 (VF) | 1.45~1.95 | V |
    | 反向恢复电荷 (Qr) | 6.90~13.5 | μC |
    热性能
    - 结点到外壳热阻 (RthJC):0.40~0.60 K/W
    - 壳体到散热器热阻 (RthCH):0.45~0.50 K/W
    - 工作温度范围:-40°C 至 150°C

    产品特点和优势


    独特功能
    - Trench/Feldstopp 技术:提供卓越的击穿电压和更低的开关损耗。
    - Emitter-Controlled 二极管:显著改善反向恢复性能,减少 EMI 干扰。
    - PressFIT 插针设计:确保模块具有更高的可靠性和电气连接稳定性。
    - NTC 热敏电阻集成:实时监测模块温度,防止过热风险。
    市场竞争力
    F3L150R07W2E3B11 模块以其紧凑的设计、卓越的性能和可靠的散热机制,在同类产品中脱颖而出。它能够显著降低系统功耗并提高效率,广泛应用于新能源、工业自动化等领域。

    应用案例和使用建议


    典型应用案例
    1. 太阳能逆变器:将该模块用于光伏系统中,可实现高效的能量转换和电力传输。
    2. UPS 系统:结合其高可靠性与高效率特性,有效保障电力供应的连续性。
    3. 电机驱动器:适合驱动中大功率电机,实现节能效果。
    使用建议
    - 在高功率应用中,建议添加额外的散热片以优化模块的热管理。
    - 为确保最佳性能,建议通过外部栅极电阻对开关速度进行精细调节。
    - 定期检查模块的 NTC 温度信号,预防因过热导致的系统故障。

    兼容性和支持


    兼容性
    F3L150R07W2E3B11 模块与主流的工业控制器和驱动器高度兼容,适用于不同品牌的逆变器设计。
    支持服务
    Infineon 提供全面的技术支持,包括应用指南、现场调试和技术培训。此外,客户还可以通过 Infineon 官方网站获取最新的产品文档和支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块温度异常升高 | 检查散热器是否正常工作,增加风扇辅助散热。 |
    | 开关频率过高导致损耗增大 | 调整开关频率至推荐值,适当增大栅极电阻。 |
    | 短路保护误触发 | 检查外围电路设计,确认短路保护参数设置正确。|

    总结和推荐


    综合评估
    F3L150R07W2E3B11 是一款高性能的 IGBT 模块,其优异的电气性能、紧凑设计和高效散热方案使其成为新能源和工业自动化领域的理想选择。它尤其适合需要高功率密度和低功耗的应用场合。
    推荐结论
    鉴于其出色的性价比和市场竞争力,我们强烈推荐 F3L150R07W2E3B11 模块用于光伏逆变器、UPS 系统和其他要求严苛的电力电子应用中。
    作者:DK
    批准人:MB
    日期:2013-11-05
    修订版:2.1

F3L150R07W2E3B11BOMA1参数

参数
集电极电流 150A
最大功率耗散 335W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.45V
配置 三相反相器
长*宽*高 62.8mm*56.7mm*12mm
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘
