首页  >  产品百科  >  FP150R12KT4PB11BPSA1

FP150R12KT4PB11BPSA1

产品分类: IGBT模块
产品描述: 三相反相器 2.1V@ 15V,150A 150A 底座安装
供应商型号: CY-FP150R12KT4PB11BPSA1
供应商: Avnet
标准整包数: 1

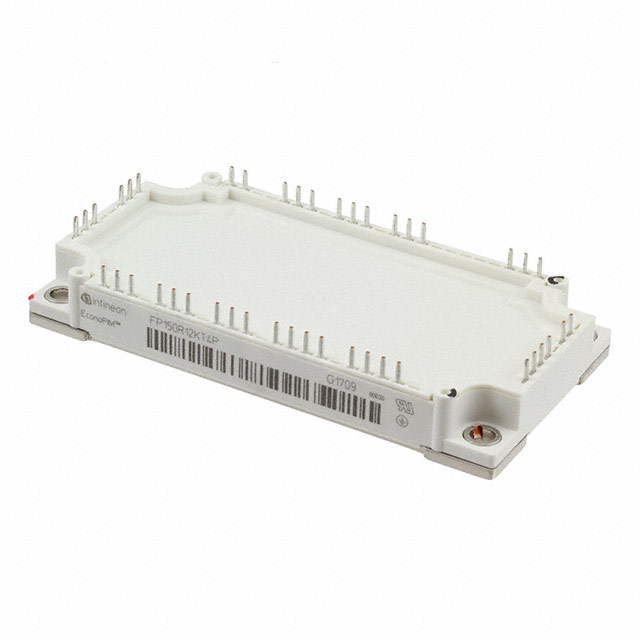

INFINEON TECHNOLOGIES IGBT模块 FP150R12KT4PB11BPSA1

FP150R12KT4PB11BPSA1概述

    FP150R12KT4P_B11 EconoPIM™3模块技术手册



    1. 产品简介



    FP150R12KT4P_B11 EconoPIM™3模块是一种高性能、高功率密度的电力电子模块,由先进的沟槽场截止IGBT4(绝缘栅双极型晶体管)和发射极控制4相二极管构成。此模块专为辅助逆变器、电机驱动和伺服驱动系统设计。集成的NTC热敏电阻和预涂散热界面材料(TIM)使其易于安装和维护。这些特点使得该模块适用于各种高要求的应用环境,提供卓越的效率和可靠性。


    2. 技术参数



    FP150R12KT4P_B11 EconoPIM™3模块的关键技术参数如下:
    - 最大集电极-发射极断态电压 (VCES): 1200V
    - 额定电流 (IC nom): 150A / 峰值电流 (ICRM): 300A
    - 集电极-发射极饱和电压 (VCE sat):
    - TJ = 25°C: 1.75V
    - TJ = 125°C: 2.05V
    - TJ = 150°C: 2.10V
    - 门极-发射极峰值电压 (VGES): ±20V
    - 整流二极管最大重复峰值反向电压 (VRRM): 1200V
    - 整流二极管最大重复正向峰值电流 (IFRM): 300A
    - 热阻 (RthJH): 0.250 K/W (IGBT),0.407 K/W (整流二极管)
    - 温度范围 (Tvj op): -40°C 至 150°C


    3. 产品特点和优势



    FP150R12KT4P_B11 EconoPIM™3模块的独特之处在于其高性能IGBT4和集成的NTC热敏电阻。低导通压降 (VCEsat) 和正温度系数确保了高效率。铜底板和PressFIT接触技术提高了散热效率,确保了长寿命和高可靠性。此外,紧凑的设计和标准化封装使其易于集成到现有的电路设计中,从而缩短开发周期。


    4. 应用案例和使用建议



    该模块广泛应用于辅助逆变器、电机驱动和伺服驱动系统中。实际应用案例包括风力发电系统中的逆变器、工业自动化系统中的电机驱动等。为了优化使用效果,建议将模块安装在良好的散热环境中,并根据具体应用调整驱动电路的参数,以确保最佳的性能表现。


    5. 兼容性和支持



    该模块具有高机械强度和良好的电气特性,能够与其他标准电源模块兼容。厂商提供详细的安装指南和应用程序注释,以帮助用户正确安装和调试模块。同时,厂商还提供了详尽的技术支持,确保用户可以顺利解决问题。


    6. 常见问题与解决方案



    - 问:模块的最大工作温度是多少?
    - 答: 模块的最大工作温度为150°C。请确保在该温度范围内运行,以避免损坏。
    - 问:如何正确安装模块?
    - 答: 请参考安装指南和应用程序注释,确保按照正确的步骤进行安装。使用预涂散热界面材料(TIM)以提高散热效率。
    - 问:模块在短路情况下的表现如何?
    - 答: 在短路情况下,模块能够承受高达540A的电流,确保系统安全可靠。但是,在极端条件下应采取适当的保护措施。


    7. 总结和推荐



    FP150R12KT4P_B11 EconoPIM™3模块凭借其卓越的电气特性和高功率密度,在辅助逆变器、电机驱动和伺服驱动系统中表现出色。低导通压降、高效率和高可靠性使其成为这些应用的理想选择。鉴于其优异的表现和广泛应用范围,强烈推荐使用该模块。对于需要高性能和高可靠性的项目,此模块无疑是最佳选择。

FP150R12KT4PB11BPSA1参数

参数
集电极电流 150A
最大功率耗散 -
VCEO-集电极-发射极最大电压 2.1V@ 15V,150A
最大集电极发射极饱和电压 -
配置 三相反相器
安装方式 底座安装
零件状态 在售
包装方式 托盘

FP150R12KT4PB11BPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP150R12KT4PB11BPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP150R12KT4PB11BPSA1 FP150R12KT4PB11BPSA1数据手册

FP150R12KT4PB11BPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 154.262 ¥ 1249.6496
25+ $ 147.8875 ¥ 1228.1039
50+ $ 141.5131 ¥ 1206.5582
100+ $ 138.9633 ¥ 1195.7854
300+ $ 137.6884 ¥ 1185.0125
500+ $ 136.4135 ¥ 1174.2397
1000+ $ 132.5888 ¥ 1120.3754
5000+ $ 132.5888 ¥ 1120.3754
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1249.64
直接购买
加入购物车
