F3L400R07ME4B23BOSA1

产品分类: IGBT模块
产品描述: 2个独立式 650V 450A 底座安装 152mm*62mm*20.8mm
供应商型号: CY-F3L400R07ME4B23BOSA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES IGBT模块 F3L400R07ME4B23BOSA1

F3L400R07ME4B23BOSA1概述


    产品简介

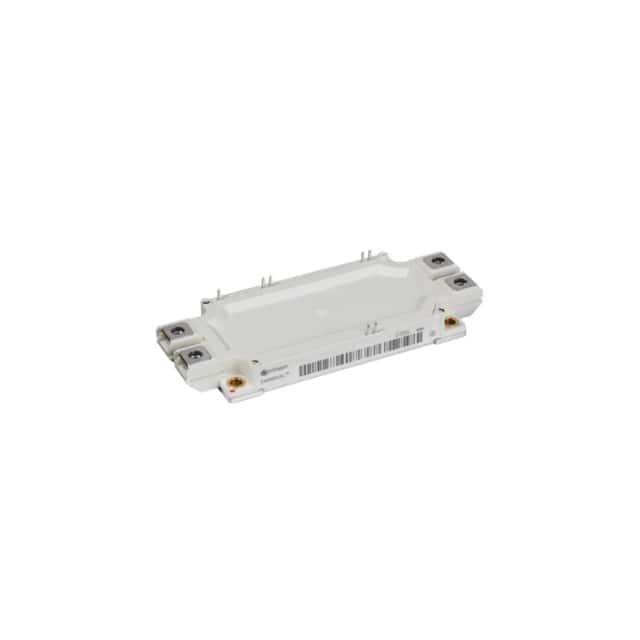

    产品名称: F3L400R07ME4B23 IGBT模块
    产品类型: IGBT模块
    主要功能: 该模块集成了沟槽/场截止型IGBT4和发射极控制二极管以及NTC热敏电阻。主要应用于三电平应用。
    应用领域: 工业驱动、电源转换、逆变器系统、新能源汽车等领域。

    技术参数


    电气特性:
    - 最高耐压(VCES):650V
    - 最大持续电流(IC nom):400A
    - 最大峰值电流(ICRM):800A
    - 热阻(RthJC):0.13K/W(IGBT),0.25K/W(二极管)
    - 工作温度范围(Tvj op):-40°C至150°C
    IGBT特性:
    - 饱和电压(VCE sat):1.55V至1.95V
    - 开启延迟时间(td on):0.12µs
    - 关断延迟时间(td off):0.63µs至0.67µs
    二极管特性:
    - 反向恢复电压(VRRM):650V
    - 正向导通电压(VF):1.45V至1.95V
    - 反向恢复电流(IRM):115A至185A

    产品特点和优势


    1. 高可靠性: 该模块采用了沟槽/场截止技术,具有很高的可靠性和耐用性。
    2. 低损耗: 低饱和电压(VCE sat)和低开关损耗使得该模块在多种应用中表现出色。
    3. 扩展的工作温度范围: 能够在广泛的温度范围内正常工作,适用于各种严苛的工业环境。
    4. 内置NTC热敏电阻: 内置NTC热敏电阻能够实时监测芯片温度,保证系统的安全稳定运行。

    应用案例和使用建议


    应用案例:
    - 用于三电平逆变器系统,提供高效且可靠的电力转换。
    - 在工业驱动系统中,确保高精度和高性能的电机控制。
    使用建议:
    - 在设计电路时,考虑IGBT的开启延迟时间和关断延迟时间,以优化整体系统的响应速度。
    - 利用内置NTC热敏电阻监控温度,防止过热损坏。

    兼容性和支持


    - 兼容性: 该模块可与标准的逆变器和其他相关设备兼容。
    - 支持和维护: 厂商提供详细的应用指南和技术支持,以帮助用户更好地利用该产品。

    常见问题与解决方案


    1. 问题: 无法正确读取NTC热敏电阻的温度值。
    - 解决方案: 检查连接线是否正确安装,确保热敏电阻与CPU接口连接良好。
    2. 问题: IGBT模块出现过温现象。
    - 解决方案: 检查散热系统是否正常工作,如需要可以增加散热片或者改善散热路径。
    3. 问题: IGBT模块在高压下出现异常。
    - 解决方案: 检查电路设计是否合理,确保电压和电流不超过最大额定值。

    总结和推荐


    总结:
    - 主要优点: F3L400R07ME4B23 IGBT模块具备出色的可靠性和低损耗特性,能在广泛的温度范围内工作,内置NTC热敏电阻提升了系统的安全性。
    - 适用场景: 适用于各种工业驱动和逆变器系统,尤其适合对效率和可靠性要求较高的应用场合。
    推荐:
    - 强烈推荐该模块给那些需要高性能、高可靠性的应用场合,特别是在高温环境下工作的系统。同时建议在使用前仔细阅读厂商提供的应用指南和技术文档。

F3L400R07ME4B23BOSA1参数

参数
最大功率耗散 -
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 -
配置 2个独立式
集电极电流 450A
长*宽*高 152mm*62mm*20.8mm
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

F3L400R07ME4B23BOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

F3L400R07ME4B23BOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES F3L400R07ME4B23BOSA1 F3L400R07ME4B23BOSA1数据手册

F3L400R07ME4B23BOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
