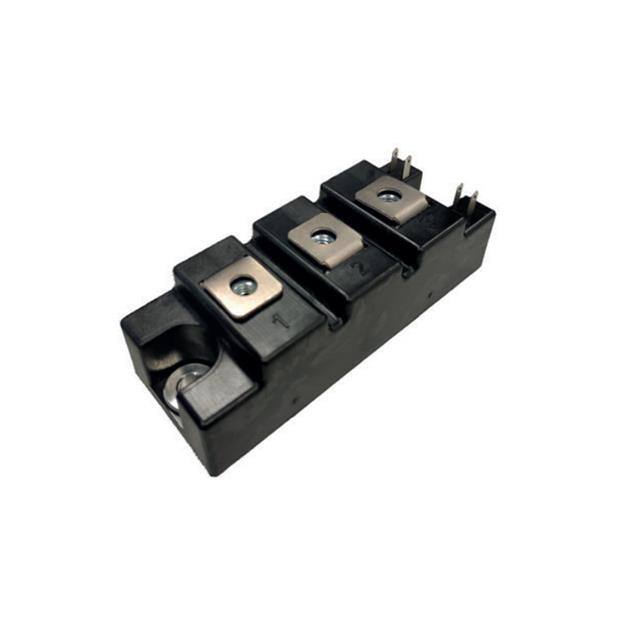

VS-GT150TS065S

产品分类: IGBT模块
产品描述: 789W 半桥 650V 372A INT-A-PAK 底座安装
供应商型号: 2766405
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY IGBT模块 VS-GT150TS065S

VS-GT150TS065S概述


    产品简介


    VS-GT150TS065S 是 Vishay Semiconductors 生产的一款半桥型低 VCE(on) IGBT(绝缘栅双极晶体管)。它采用了先进的沟槽技术(Trench Technology),并集成了反向并联二极管,适用于高电流逆变器应用,例如交流 TIG 焊接机。该产品以其出色的性能和高可靠性在工业级应用中表现出色。

    技术参数


    - 基本参数
    - 额定电压(VCES): 650 V
    - 连续集电极电流(IC): TC = 25 °C 时为 372 A;TC = 80 °C 时为 280 A
    - 脉冲集电极电流(ICM): TC = 175 °C,tp = 6 ms,VGE = 15 V 时为 750 A
    - 最大功率耗散(IGBT): TC = 25 °C 时为 789 W;TC = 80 °C 时为 500 W
    - 存储温度范围(TStg): -40 °C 至 +150 °C
    - 开关特性
    - 总栅极电荷(Qg): IC = 150 A,VCC = 520 V 时为 1408 nC
    - 开关能量(Eon 和 Eoff): IC = 150 A,VCC = 325 V,Rg = 4.7 Ω,TJ = 25 °C 时,Eon 为 0.7 mJ,Eoff 为 7.2 mJ
    - 反向偏置安全操作区域(RBSOA): TJ = 175 °C,IC = 320 A,VCC = 325 V,Vp = 650 V,Rg = 4.7 Ω,VGE = 15 V 至 0 V,L = 500 μH 时,最大为 Fullsquare

    产品特点和优势


    - 低导通损耗:采用沟槽 IGBT 技术,实现低 VCE(on),提高效率。
    - 快速软恢复:集成的 Gen 4 FRED Pt® 技术二极管,具有超软的反向恢复特性。
    - 热阻低:采用 Al2O3 DBC 基板,提供直接散热通道,降低热阻。
    - 兼容性强:设计用于高电流逆变器系统,如 AC TIG 焊接机。

    应用案例和使用建议


    - 应用场景:适用于工业级的高电流逆变器,特别是交流 TIG 焊接机。
    - 使用建议:为了获得最佳性能,建议将该 IGBT 直接安装在散热片上,以确保良好的散热效果。此外,在选择栅极电阻时,需要根据应用要求进行调整,以优化开关速度和功耗。

    兼容性和支持


    - 兼容性:该产品可与同类规格的其他 Vishay 半导体产品配合使用,具有较好的兼容性。
    - 技术支持:Vishay 提供全面的技术支持,包括在线文档、电子邮件技术支持以及产品使用咨询。

    常见问题与解决方案


    - 问题 1:如何正确安装该 IGBT?
    - 解决方案:确保将 IGBT 直接安装在散热片上,并施加适当的压力以保证良好的热接触。
    - 问题 2:如何调节栅极电阻以优化开关性能?
    - 解决方案:根据具体应用需求,通过实验确定最优的栅极电阻值,一般在 1 到 10 欧姆之间。

    总结和推荐


    VS-GT150TS065S 是一款高性能的半桥型低 VCE(on) IGBT,具有出色的导通特性和快速软恢复能力。其低导通损耗、高功率密度以及优异的散热性能使其在工业级应用中表现出色。无论是用于焊接机还是其他高电流逆变器系统,都显示出其卓越的性能和可靠性。因此,强烈推荐该产品给那些对性能有较高要求的应用场景。

VS-GT150TS065S参数

参数
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 -
配置 半桥
集电极电流 372A
最大功率耗散 789W
通用封装 INT-A-PAK
安装方式 底座安装
包装方式 盒装
