VS-GT100DA120UF

产品分类: IGBT模块
产品描述: 890W 单一 2.55V@ 15V,100A 187A SOT-227 底座安装,贴片安装
供应商型号: 2741327
供应商: 海外现货
标准整包数: 1

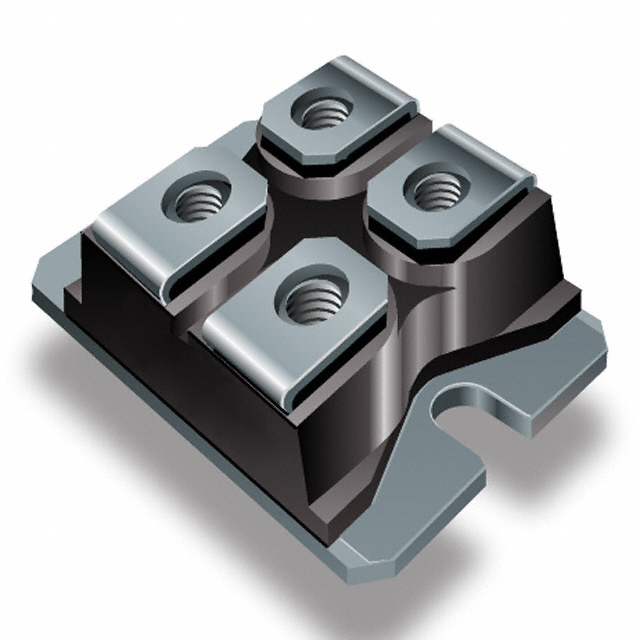

VISHAY INTERTECHNOLOGY IGBT模块 VS-GT100DA120UF

VS-GT100DA120UF概述


    产品简介


    VS-GT100DA120UF 是 Vishay Semiconductors 生产的一款绝缘栅双极晶体管(IGBT),属于超快速IGBT系列。这种电子元器件设计用于提高电源转换效率,广泛应用于不间断电源系统(UPS)、开关模式电源供应器(SMPS)、焊接设备及感应加热设备等领域。

    技术参数


    以下是VS-GT100DA120UF的主要技术规格:
    - 额定电压 (VCES):1200 V
    - 连续集电极电流 (IC):
    - TC = 25 °C:187 A
    - TC = 90 °C:123 A
    - 最大脉冲集电极电流 (ICM):240 A
    - 钳位电感负载电流 (ILM):250 A
    - 集电极-发射极电压 (VCE(on)):
    - IC = 100 A, TJ = 25 °C:1.93 V
    - IC = 100 A, TJ = 125 °C:2.26 V
    - IC = 100 A, TJ = 150 °C:2.35 V
    - 开关频率:8 kHz 至 30 kHz
    - 封装类型:SOT-227
    - 电路配置:单开关配置配反向并联二极管

    产品特点和优势


    VS-GT100DA120UF 具有多项独特的技术特点和优势:
    - 高效率:适用于高频率下的电源转换,能够提高整体系统的运行效率。
    - 低损耗:采用Trench IGBT技术和HEXFRED®二极管,具有低恢复电荷和低开关损耗。
    - 易于装配:提供直接安装于散热器上的设计,简化了组装过程。
    - 市场竞争力:插件式兼容其他SOT-227封装,降低了替换成本,提升了市场竞争力。

    应用案例和使用建议


    该IGBT可以广泛应用于多种功率转换场景,如UPS系统、SMPS电源、焊接设备及感应加热设备等。例如,在焊接设备中,它可以通过高效转换电能来提升焊接质量;在SMPS系统中,它可以通过低损耗实现高效的电源管理。
    使用建议:
    - 在高频率应用中,应确保IGBT处于良好的散热条件下,以避免过热。
    - 对于关键应用场合,建议在选型前进行详细的测试和验证。

    兼容性和支持


    VS-GT100DA120UF与标准SOT-227封装兼容,使得替换现有系统中的其他型号IGBT变得容易。同时,Vishay Semiconductors提供详细的技术文档和支持服务,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题1:IGBT在高温环境下运行时性能下降。
    - 解决方案:通过选择合适的散热器和散热片,确保IGBT工作温度在安全范围内。

    - 问题2:使用过程中发现IGBT发热严重。
    - 解决方案:检查IGBT的接线方式和外围电路,确保正确的驱动电压和驱动电阻。

    总结和推荐


    VS-GT100DA120UF作为一款高性能的IGBT产品,具有高效率、低损耗和易于装配等特点,非常适合用于各种高频功率转换应用。建议在需要高效和可靠电源管理的应用中使用该产品。

VS-GT100DA120UF参数

参数
最大集电极发射极饱和电压 -
配置 单一
集电极电流 187A
最大功率耗散 890W
VCEO-集电极-发射极最大电压 2.55V@ 15V,100A
通用封装 SOT-227
安装方式 底座安装,贴片安装
零件状态 在售
包装方式 散装

VS-GT100DA120UF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-GT100DA120UF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY IGBT模块 VISHAY INTERTECHNOLOGY VS-GT100DA120UF VS-GT100DA120UF数据手册

VS-GT100DA120UF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 270.5274
5+ ¥ 265.1251
库存: 136
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 270.52
直接购买
加入购物车
