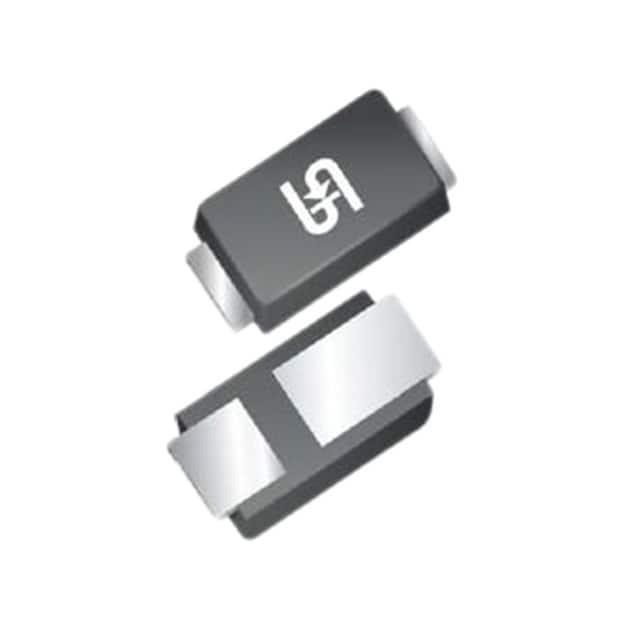

ESH1DM RSG

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 200V 15A 25ns 1μA 1A 独立式 SMA(DO-214AC) 贴片安装
供应商型号: UA-ESH1DM RSG
供应商: 海外现货
标准整包数: 3000
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 ESH1DM RSG

ESH1DM RSG概述

    电子元器件技术手册:ESH1DM - ESH1JM 超快恢复二极管

    1. 产品简介


    ESH1DM 和 ESH1JM 是由台湾半导体(Taiwan Semiconductor)生产的一系列超快恢复二极管。这些二极管专为紧凑空间的PCB设计而优化,适用于功率因数校正电路、电源、充电器、LED照明以及其他电力转换应用。它们具有非常低的外形(典型高度仅为0.68毫米),有助于减少开关和传导损耗,并且适用于自动化放置。

    2. 技术参数


    - 最大重复峰值反向电压:200V 至 600V
    - 最大平均正向整流电流:1A
    - 最大瞬时正向电压:1.5V(在25°C时为1.25V)
    - 最大反向恢复时间:25ns
    - 典型结电容:3pF(在1MHz和4V反向电压下测量)
    - 最大瞬时正向电流:15A(8.3ms单半正弦波叠加在额定负载上)
    - 最大瞬时反向电流:100μA(在25°C和125°C时)

    3. 产品特点和优势


    - 超低外形:典型高度仅为0.68毫米,适合紧凑型设计。
    - 减少损耗:通过降低开关和传导损耗,提高了效率。
    - 自动化适用:专为自动化贴装而设计。
    - 快速恢复时间:超快恢复时间适于高频应用。
    - 无卤素:符合IEC 61249-2-21标准。
    - 绿色化合物:含AEC-Q101认证的产品。
    - 抗锡须测试:符合JESD 201 Class 2 锡须测试标准。

    4. 应用案例和使用建议


    - 功率因数校正电路:适用于Boost二极管,提升整体电路性能。
    - 电源应用:作为续流二极管在电源供应中。
    - 充电器:提升充电器的效率和可靠性。
    - LED照明:用于LED驱动电源中,提供高效能转换。
    使用建议:
    - 确保正确的焊接温度和冷却时间,以防止过热导致的损坏。
    - 适当设计散热器,确保良好的热管理。

    5. 兼容性和支持


    - 兼容性:与其他标准SMA封装兼容,易于集成到现有设计中。
    - 支持:台湾半导体提供技术支持和维修服务,确保产品的长期稳定运行。

    6. 常见问题与解决方案


    - 问题:反向电压不稳定。
    - 解决方法:检查连接线路,确保所有连接正确且无松动。
    - 问题:过热现象。
    - 解决方法:增加散热措施,如添加散热片或改善空气流通。
    - 问题:反向漏电流过高。
    - 解决方法:更换为更高质量的二极管,确保使用符合规格的产品。

    7. 总结和推荐


    ESH1DM 和 ESH1JM 超快恢复二极管具备优秀的性能和广泛的应用范围。它们在功率因数校正电路、电源和LED照明等应用中表现出色,是理想的解决方案。台湾半导体提供的优质售后服务进一步增强了其市场竞争力。综上所述,强烈推荐此款产品用于相关应用中。

ESH1DM RSG参数

参数
Vr-反向电压 200V
反向恢复时间 25ns
正向浪涌电流 15A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 1μA
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESH1DM RSG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 ESH1DM RSG ESH1DM RSG数据手册

ESH1DM RSG封装设计

查看详情并下载
Symbol
Footprint
3D Model
