ES1HL

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 30A 35ns 5μA 1A 独立式 SMA(DO-214AC) 贴片安装
供应商型号: SCE-ES1HL
供应商: 海外现货
标准整包数: 100

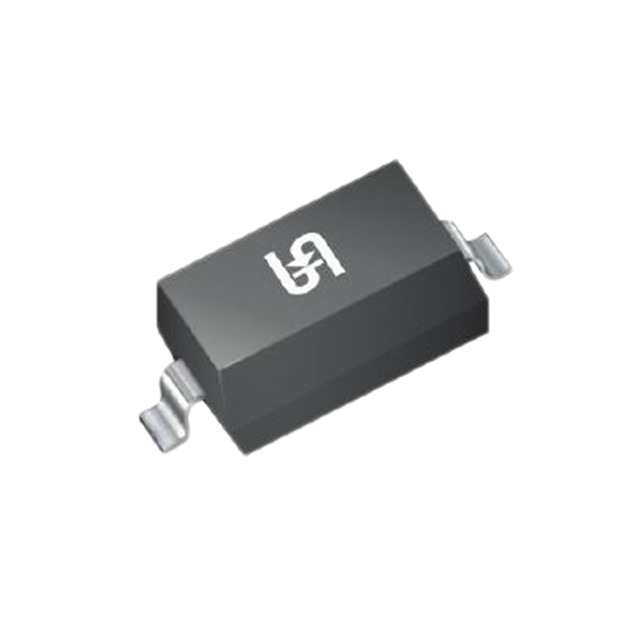

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 ES1HL

ES1HL概述

    # ES1AL – ES1JL 超快表面贴装整流器技术手册

    产品简介


    ES1AL – ES1JL 是由台湾半导体制造的一款超快表面贴装整流器。这类整流器主要用于直流到直流转换器、开关模式转换器和逆变器以及自由轮应用。该系列产品的额定电压范围为50V到600V,可承受的最大电流为1A,适合自动化装配过程,具有低损耗和高效率的特点。

    技术参数


    关键参数
    | 参数 | 值 | 单位 |
    |
    | 正向电流 (IF) | 1 | A |
    | 反向峰值电压 (VRRM) | 50 - 600 | V |
    | 正向浪涌电流 (IFSM) | 30 | A |
    | 最大结温 (TJ MAX) | 150 | °C |
    绝对最大额定值
    | 参数 | 符号 | ES1AL | ES1BL | ES1CL | ES1DL | ES1FL | ES1GL | ES1HL | ES1JL | 单位 |

    | 重复峰值反向电压 | VRRM | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | V |
    | 反向总有效值电压 | VR(RMS) | 35 | 70 | 105 | 140 | 210 | 280 | 350 | 420 | V |
    | 结至引线热阻 | RӨJL | 35 | - | - | - | - | - | - | - | °C/W |
    | 结至环境热阻 | RӨJA | 85 | - | - | - | - | - | - | - | °C/W |
    电气规格(除非另有说明,TA = 25°C)
    | 参数 | 条件 | 符号 | 典型值 | 最大值 | 单位 |
    |
    | 正向电压 (VF) | IF = 1A, TJ = 25°C | VF | - | 0.95 | V |
    | 反向电流 @ 额定 VR | TJ = 25°C | IR | - | 5 | μA |
    | 结电容 | 1MHz, VR = 4.0V | CJ | 10 | - | pF |
    | 反向恢复时间 | IF = 0.5A, IR = 1.0A, Irr = 0.25A | trr | - | 35 | ns |

    产品特点和优势


    ES1AL – ES1JL 系列整流器采用玻璃钝化芯片接合技术,适用于自动装配。此外,它还具备低剖面封装,低功耗和高效率的特点。符合RoHS标准,并且是无卤素的产品,符合IEC 61249-2-21标准。该产品通过了J-STD-002焊接可焊性测试,还通过了JESD 201类2丝状物测试,确保长期可靠性。

    应用案例和使用建议


    应用案例
    - 直流到直流转换器:可以实现高效的电压转换,适用于需要高效电源的应用场合。
    - 开关模式转换器和逆变器:提供快速响应和高效率,适用于要求严格的应用场景。
    - 自由轮应用:能够在电机和其他应用中提供快速可靠的整流。
    使用建议
    在使用过程中,建议严格控制工作温度在规定的范围内(-55°C到+150°C),以保证最佳性能和延长使用寿命。同时,在高频率应用中,应注意反向恢复时间和电容的影响,以避免不必要的干扰和损坏。

    兼容性和支持


    该产品符合UL 94V-0阻燃等级标准,并且终端采用锡镀层,符合J-STD-002焊接可焊性标准。此外,该产品还与现有的自动化生产流程高度兼容。关于技术支持和服务,厂商提供了详尽的技术文档和指南,用户可以通过官方渠道获取进一步的支持。

    常见问题与解决方案


    问题1:如何确定反向电流?
    解答:当结温为25°C时,反向电流应小于5μA。在较高温度下,例如125°C时,反向电流会增加至100μA。
    问题2:如何处理热管理问题?
    解答:确保良好的散热设计,使用适当的散热片和风扇,以保持结温在安全范围内。建议参考厂商提供的热管理数据表,进行合理的散热设计。

    总结和推荐


    综上所述,ES1AL – ES1JL 系列超快表面贴装整流器凭借其卓越的性能、广泛的适用范围以及可靠的质量,成为众多应用场合的理想选择。其低功耗、高效率以及对各种工作条件的良好适应性,使其在市场上具有显著的竞争优势。因此,强烈推荐给需要高效能整流器的工程师和设计师们。

ES1HL参数

参数
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 35ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

ES1HL数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 ES1HL ES1HL数据手册

ES1HL封装设计

查看详情并下载
Symbol
Footprint
3D Model
