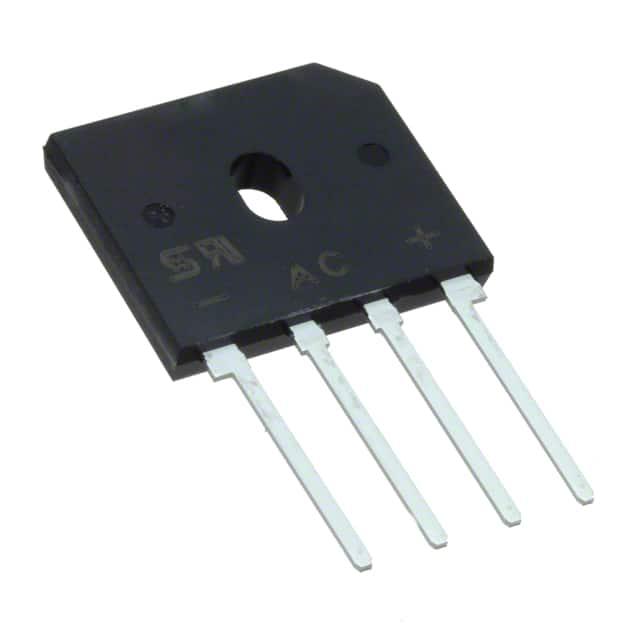

GBU404H

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 台湾半导体 单相整流桥, 4A峰值平均正向电流, 400V峰值反向重复电压, GBU封装, 通孔安装
供应商型号: 2419303
供应商: 海外现货
标准整包数: 5
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 GBU404H

GBU404H概述


    产品简介


    GBU401 – GBU407 是由台湾半导体公司生产的标准桥式整流器。这些产品适用于广泛的电子产品应用,如开关电源(SMPS)、适配器和照明系统。每款产品均采用GBU封装,具备高电流处理能力和良好的耐热性能。通过提供一系列不同电压等级的产品(50V到1000V),确保了其广泛的适用范围。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 额定正向电流 | 4 | A |
    | 反向峰值电压(VRRM) | 50 - 1000 | V |
    | 峰值正向浪涌电流 | 150 | A |
    | 最大结温 | 150 | °C |

    产品特点和优势


    GBU401 – GBU407系列桥式整流器具有以下显著特点:
    - AEC-Q101认证:适合用于汽车电子和其他需要高可靠性的应用。
    - 高浪涌电流能力:能够承受高达150A的浪涌电流。
    - 高绝缘强度:反向峰值电压可达1000V。
    - 环保材料:符合RoHS标准且无卤素。
    - UL认可:UL Recognized File # E-326243进一步证明了其安全性和可靠性。

    应用案例和使用建议


    应用案例:
    - 开关电源(SMPS):适合高效率、紧凑型设计的应用。
    - 适配器:为移动设备充电适配器提供了可靠的电力供应。
    - 照明应用:应用于各类灯具和LED照明系统。
    使用建议:
    - 在使用过程中,要确保整流器的工作温度不超过其最大允许温度,以延长其使用寿命。
    - 对于需要极高浪涌电流的场合,建议使用更高电压等级的产品以获得更稳定的性能。

    兼容性和支持


    GBU401 – GBU407系列整流器与大多数PCB板具有良好的兼容性。台湾半导体公司提供全面的技术支持和售后保障,帮助客户解决在应用过程中可能遇到的各种问题。此外,产品还提供AEC-Q101认证版本(以“H”结尾的型号),适合汽车和工业应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作温度超出规定范围 | 调整散热措施,确保在规定的温度范围内运行 |
    | 正向电压降过大 | 检查是否有过载现象,调整电路负载 |
    | 浪涌电流导致损坏 | 使用更高额定电流的产品,加强电路保护 |

    总结和推荐


    总体而言,GBU401 – GBU407系列桥式整流器以其高可靠性、良好的电气性能和广泛的应用范围成为市场上的热门选择。其出色的浪涌电流承受能力和环保特性使其在多个领域都有出色表现。如果您正在寻找一款性能稳定、性价比高的桥式整流器,这款产品无疑是一个值得考虑的选择。

GBU404H参数

参数
配置
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 280A
通用封装 GBU
安装方式 通孔安装
零件状态 停产
包装方式 管装

GBU404H数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 GBU404H GBU404H数据手册

GBU404H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 9.1841
50+ ¥ 7.0276
100+ ¥ 6.7193
250+ ¥ 6.4221
500+ ¥ 6.267
库存: 935
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 45.92
直接购买
加入购物车
