KBU804G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 400V 200A 8A 8A KBU 通孔安装
供应商型号: SCE-KBU804G
供应商: 海外现货
标准整包数: 10

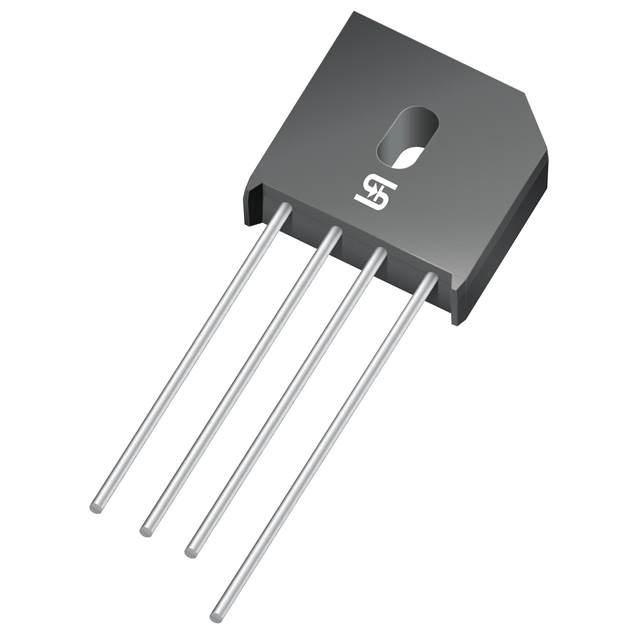

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 KBU804G

KBU804G概述

    KBU801G – KBU807G: 高性能桥式整流器

    1. 产品简介


    KBU801G – KBU807G 是由台湾半导体生产的标准桥式整流器,广泛应用于开关电源(SMPS)、适配器和照明等领域。这些产品具备高电流和高电压范围,特别适合于需要可靠和高性能电力转换的应用场合。

    2. 技术参数


    KBU801G – KBU807G 的主要技术参数如下:
    | 参数 | 值 | 单位 |
    |
    | 正向电流 | 8 | A |
    | 反向峰值电压 | 50 – 1000 | V |
    | 峰值正向浪涌电流 | 200 | A |
    | 最大结温 | 150 | °C |
    此外,该系列器件的其他关键参数包括:
    - 绝对最大额定值:重复峰值反向电压高达 1000V,总均方根反向电压最高可达 700V。
    - 热阻性能:结至环境热阻为 18°C/W,结至外壳热阻为 3°C/W。
    - 其他电气规格:正向电压 VF 在不同温度下略有差异,反向电流 IR 随温度升高而增加,结电容 CJ 在高频条件下表现良好。

    3. 产品特点和优势


    KBU801G – KBU807G 的显著特点是:
    - 玻璃钝化芯片结:提供更高的稳定性和可靠性。
    - 适用于印刷电路板:设计紧凑,易于集成到各类电子设备中。
    - 高浪涌电流能力:可在短时间内承受高达 200A 的正向浪涌电流。
    - UL 认证:已获得 UL 认证,符合安全标准。
    - RoHS 合规:符合环保要求,适用于全球市场。

    4. 应用案例和使用建议


    KBU801G – KBU807G 广泛应用于开关电源(SMPS)、适配器和照明系统中。例如,在开关电源中,它们可以用于将交流电转换为稳定的直流电。在使用时,建议注意以下几点:
    - 热管理:确保良好的散热设计以防止过热。
    - 负载匹配:确保负载条件与器件的额定值相匹配。
    - 环境适应性:考虑到器件的工作环境温度范围,选择合适的型号以满足应用需求。

    5. 兼容性和支持


    KBU801G – KBU807G 设计为标准封装,易于与其他电子元件配合使用。台湾半导体提供了全面的技术支持和售后服务,确保客户能够顺利使用和维护这些产品。

    6. 常见问题与解决方案


    - Q: 如何避免过热?
    - A: 使用散热片或散热器,确保良好的空气流通,以保持器件工作在安全温度范围内。
    - Q: 器件在高温环境下是否会失效?
    - A: 该器件具有高耐热性,但需要根据具体应用调整散热措施以防止长时间过热。
    - Q: 如何测试反向电流?
    - A: 使用万用表或其他专用测试仪器,在指定的温度和电压条件下进行测试。

    7. 总结和推荐


    综上所述,KBU801G – KBU807G 是一款功能强大且可靠的桥式整流器,特别适合需要高电流和高电压范围的应用场合。其优异的电气特性和良好的热管理使其成为许多电子系统的理想选择。因此,我们强烈推荐此系列产品,特别是在电源管理和电气转换领域。

KBU804G参数

参数
If - 正向电流 8A
Ir - 反向电流 8A
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 200A
配置 -
通用封装 KBU
安装方式 通孔安装
零件状态 在售
包装方式 托盘

KBU804G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 KBU804G KBU804G数据手册

KBU804G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.5614
50+ ¥ 10.1724
200+ ¥ 8.4784
500+ ¥ 7.9534
库存: 570
起订量: 30 增量: 10
交货地:
最小起订量为:10
合计: ¥ 135.61
