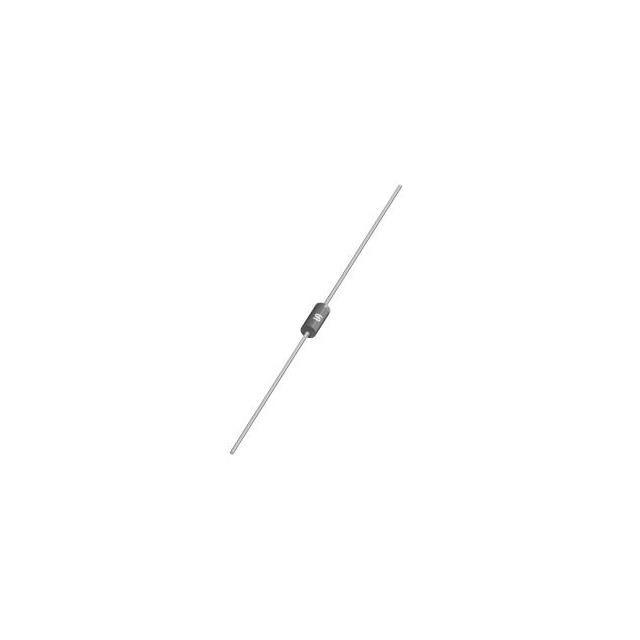

1N4004G-K

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 30A 1A DO-204AL,DO-41 通孔安装
供应商型号: FA-1N4004G-K
供应商: Avnet
标准整包数: 5000
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 1N4004G-K

1N4004G-K概述

    1N4001G-K – 1N4007G-K 系列整流二极管技术手册

    产品简介


    1N4001G-K – 1N4007G-K 是由台湾半导体生产的系列标准整流二极管。这些二极管具有多种不同的额定电压(50V 到 1000V),电流为1安培。它们被广泛应用于直流到直流转换器、开关模式转换器和逆变器中,并且在通用场合下也非常适用。

    技术参数


    - 最大反向电压 (VRRM):50V - 1000V
    - 正向电流 (IF):1A
    - 最大浪涌正向电流 (IFSM):30A
    - 最大结温 (TJ MAX):150°C
    - 封装形式 (Package):DO-204AL (DO-41)
    - 单个芯片配置
    - 正向电压降 (VF):≤ 1V (IF = 1A, TJ = 25°C)
    - 反向电流 (IR):@ TJ = 25°C ≤ 5µA; @ TJ = 125°C ≤ 100µA
    - 结电容 (CJ):10pF (1MHz, VR = 4.0V)

    产品特点和优势


    1. 玻璃钝化芯片接点:确保长期可靠性。
    2. 高电流能力:具有较低的正向压降 (VF),适用于高效率应用。
    3. 高可靠性:符合RoHS标准,并且无卤素。
    4. 高浪涌电流能力:能承受较大的瞬态电流。
    5. 低功耗:提供高效率。

    应用案例和使用建议


    - DC到DC转换器:适用于各类电源模块。
    - 开关模式转换器和逆变器:在电机控制和其他需要快速响应的应用中表现良好。
    - 通用场合:如消费电子产品、通信设备和工业自动化系统。
    使用建议:
    - 温度管理:由于较高的结温 (150°C),建议进行适当的散热设计。
    - 浪涌电流防护:在高负载环境下可能需要额外的保护措施。

    兼容性和支持


    这些二极管采用标准的DO-204AL (DO-41)封装,与其他同类产品具有良好的兼容性。厂商提供Tape & Reel和Ammo Box两种包装方式,具体包装信息请参阅订购信息部分。

    常见问题与解决方案


    1. Q: 正向电流降的波动问题
    - A: 请检查电路的焊接质量及外部环境温度,以确保良好的热传导。
    2. Q: 反向电流过高
    - A: 检查是否施加了过高的反向电压,或是否存在外部电磁干扰。

    总结和推荐


    1N4001G-K – 1N4007G-K 系列整流二极管以其高可靠性、低功耗和宽泛的工作范围,非常适合多种应用。尤其适用于对成本敏感、空间受限和高可靠性的应用。总体而言,这款产品在市场上的竞争力较强,值得推荐。

1N4004G-K参数

参数
If - 正向电流 1A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 30A
配置 -
通用封装 DO-204AL,DO-41
安装方式 通孔安装
包装方式 卷带包装

1N4004G-K数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 1N4004G-K 1N4004G-K数据手册

1N4004G-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0252 ¥ 0.2081
10000+ $ 0.0246 ¥ 0.2035
20000+ $ 0.0241 ¥ 0.199
30000+ $ 0.0235 ¥ 0.1944
40000+ $ 0.023 ¥ 0.1899
库存: 0
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 0
直接购买
加入购物车
