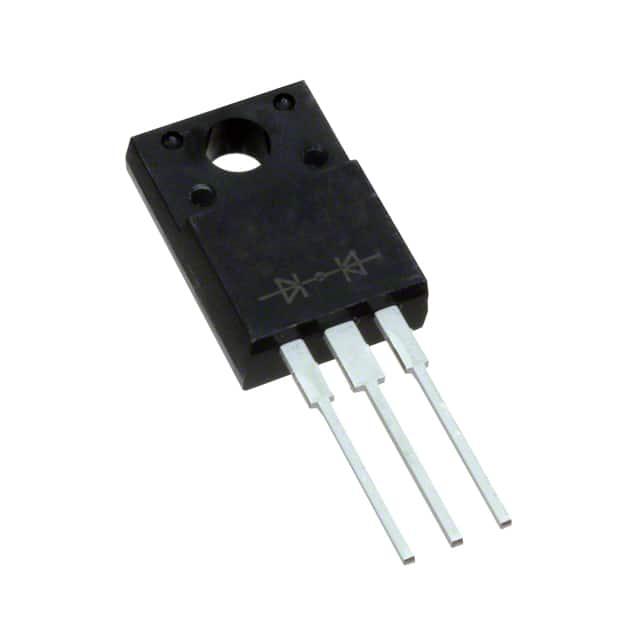

HERF1004G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 300V 125A 50ns 10μA 10A ITO-220AB 通孔安装
供应商型号: 1801-HERF1004G-ND
供应商: Digi-Key
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 HERF1004G

HERF1004G概述

    # 高效整流二极管:HERF1001G – HERF1008G 技术手册

    产品简介


    HERF1001G – HERF1008G 是台湾半导体推出的一系列高效整流二极管,适用于广泛的直流到直流转换、开关模式转换器和逆变器及自由轮应用。这些二极管具有高效率、低正向电压降(VF)和高电流能力等特点,能够有效减少功耗并提升系统整体性能。

    技术参数


    以下是该系列整流二极管的关键技术规格:
    | 参数 | 值 | 单位 |
    |
    | 正向电流 (IF) | 10 | A |
    | 最大反向电压 (VRRM) | 50 - 1000| V |
    | 最大浪涌电流 (IFSM) | 125 | A |
    | 最大结温 (TJ MAX) | 150 | °C |
    | 封装 | ITO-220AB
    | 结到外壳热阻 (RӨJC) | 3 | °C/W |
    绝缘体到外壳热阻 (RӨJC)
    - 3 °C/W
    电气规格
    - 正向电压 (VF): IF = 5A, TJ = 25°C 时 VF 为 1.0 V(对于 HERF1001G 至 HERF1005G),其他型号略有不同。
    - 反向电流 (IR): TJ = 25°C 时为 10 µA,TJ = 125°C 时为 400 µA。
    - 结电容 (CJ): HERF1001G 至 HERF1005G 为 60 pF,HERF1006G 至 HERF1008G 为 40 pF。
    - 反向恢复时间 (trr): HERF1001G 至 HERF1005G 为 50 ns,HERF1006G 至 HERF1008G 为 80 ns。

    产品特点和优势


    - 高效率、低VF: 这些二极管具有高效率和低正向电压降,有助于降低功耗并提高系统的能效。
    - 高电流能力: 能够处理高达10A的正向电流。
    - 高可靠性: 符合AEC-Q101标准,UL认可(E-326243),RoHS合规,无卤素。
    - 强抗浪涌电流能力: 能承受高达125A的浪涌电流,适用于严苛的应用环境。
    - 安全设计: 符合JESD 201 class 2标准的毛刺测试,保障长期可靠性。

    应用案例和使用建议


    应用案例
    - DC到DC转换器: 利用其低功耗和高效率的特点,适合用于各种电源管理系统。
    - 开关模式转换器和逆变器: 其高电流能力和快速恢复特性使其成为理想选择。
    - 自由轮应用: 适用于需要高可靠性的电路中。
    使用建议
    - 散热管理: 确保良好的散热设计以避免过热,可以考虑使用散热片或其他冷却方式。
    - 匹配电路参数: 在设计时仔细考虑负载和输入电压,以确保二极管能够在预期的工作范围内稳定运行。

    兼容性和支持


    这些整流二极管采用通用的ITO-220AB封装,便于与现有的电路板布局进行集成。台湾半导体提供详尽的技术支持和售后服务,包括安装指南、维护手册和技术咨询等。

    常见问题与解决方案


    常见问题
    1. 温度过高导致失效
    2. 无法达到预期的电流能力
    解决方案
    1. 加强散热措施: 如增加散热片或改进PCB设计以提高散热效果。
    2. 检查接线和负载情况: 确保电流符合要求且没有异常负载。

    总结和推荐


    HERF1001G – HERF1008G 整流二极管凭借其高效、高电流和高可靠性,适用于多种电力电子应用。特别是其卓越的散热特性和高效率,在各种高功率应用中表现出色。我们强烈推荐这些产品用于高可靠性和高性能需求的场合。

HERF1004G参数

参数
配置 -
If - 正向电流 10A
Ir - 反向电流 10μA
Vr-反向电压 300V
反向恢复时间 50ns
正向浪涌电流 125A
通用封装 ITO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

HERF1004G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 HERF1004G HERF1004G数据手册

HERF1004G封装设计

查看详情并下载
Symbol
Footprint
3D Model
