GBPC3508

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 800V 400A 35A 35A GBPC 贴片安装 29mm*29mm*11.23mm
供应商型号: SCE-GBPC3508
供应商: 海外现货
标准整包数: 5

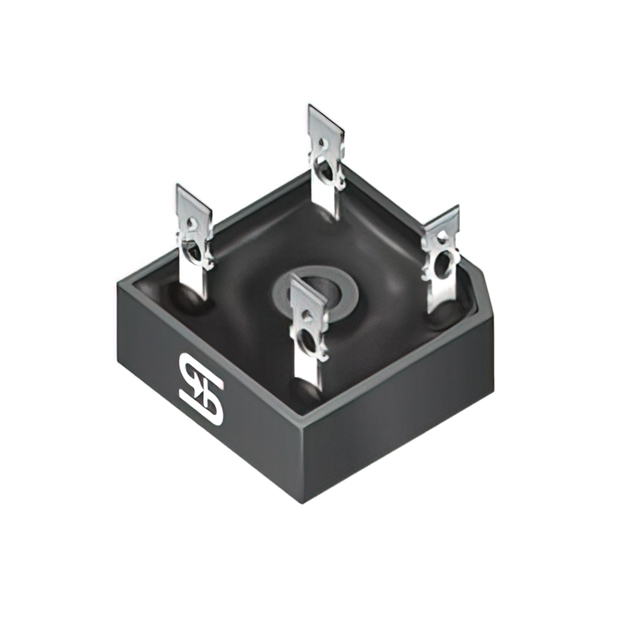

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 GBPC3508

GBPC3508概述


    产品简介


    GBPC15, 25, 35系列标准桥式整流器是由台湾半导体公司(Taiwan Semiconductor)生产的一系列产品。这些产品包含15A、25A和35A的不同电流规格,以及50V到1000V的不同电压等级。该系列整流器广泛应用于开关电源(SMPS)和AC到DC转换器等领域,为电子设备提供高效的整流解决方案。

    技术参数


    以下是该产品的关键技术参数:
    - 额定正向电流(IF):15A、25A、35A
    - 反向重复峰值电压(VRRM):50V - 1000V
    - 最大瞬态浪涌电流(IFSM):300A、400A
    - 最大结温(TJ MAX):150°C
    - 热阻(Junction-to-case):1.5°C/W
    - 正向压降(VF):在7.5A时,1.1V
    - 反向漏电流(IR):在25°C时,小于5μA

    产品特点和优势


    GBPC15, 25, 35系列标准桥式整流器具备以下显著特点和优势:
    - 玻璃钝化芯片结:提高了抗冲击和抗振动的能力。
    - 集成式封装散热器:能够有效降低热阻,增强热耗散能力。
    - 低反向漏电流:典型值小于0.2μA。
    - 高浪涌电流承受能力:能够承受高达300A和400A的瞬态浪涌电流。
    - UL认证:通过UL Recognized File # E-326243认证。
    - RoHS合规:符合RoHS环保标准。
    - 机械结构:可选线型结构(GBPC-W)或终端结构(GBPC-M)。

    应用案例和使用建议


    该系列整流器广泛应用于开关电源和AC到DC转换器。在设计过程中,需要注意以下几点建议:
    - 环境温度:确保工作环境温度不超过150°C,以避免过热损坏。
    - 安装扭矩:最大安装扭矩为20 in-lbs,以防止过紧导致的损坏。
    - 正负极标识:严格按照标记正确连接正负极。

    兼容性和支持


    GBPC15, 25, 35系列整流器与其他电子元器件具有良好的兼容性。制造商提供了详细的安装和使用指南,同时保证其符合RoHS环保标准,确保产品的可持续性。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    1. 过热问题
    - 解决方案:确保散热良好,避免长时间过载运行。
    2. 反向漏电流过大
    - 解决方案:检查电路连接是否正确,确保工作电压在额定范围内。
    3. 浪涌电流过高
    - 解决方案:使用适当的保护措施,如熔断器或保险丝。

    总结和推荐


    总体而言,GBPC15, 25, 35系列标准桥式整流器凭借其高性能、可靠性及广泛的适用范围,在开关电源和AC到DC转换器领域具有很高的市场竞争力。对于需要高效整流解决方案的设计者和工程师来说,这是一个值得考虑的选择。强烈推荐将此产品用于关键的电子应用场合。

GBPC3508参数

参数
配置 -
If - 正向电流 35A
Ir - 反向电流 35A
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 400A
长*宽*高 29mm*29mm*11.23mm
通用封装 GBPC
安装方式 贴片安装
包装方式 散装,托盘

GBPC3508数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 GBPC3508 GBPC3508数据手册

GBPC3508封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 34.7058
25+ ¥ 24.6267
100+ ¥ 20.449
200+ ¥ 19.5694
库存: 630
起订量: 10 增量: 5
交货地:
最小起订量为:5
合计: ¥ 173.52
直接购买
加入购物车
