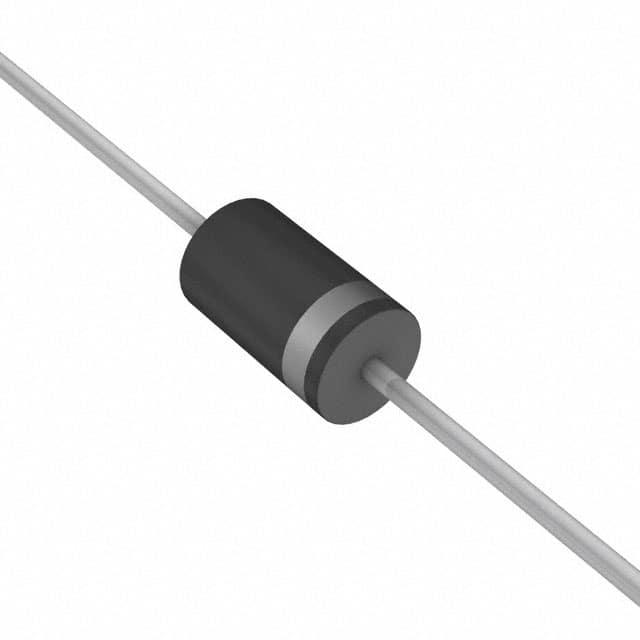

HER308G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 1KV 125A 75ns 10μA 3A DO-201AD 通孔安装
供应商型号: ET-2677406
供应商: 海外现货
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 HER308G

HER308G概述

    HER301G – HER308G 高效整流器技术手册

    产品简介


    HER301G – HER308G 是由台湾半导体公司(Taiwan Semiconductor)生产的高效整流器系列。该系列产品具有高电流能力、低正向电压降(VF)、高可靠性以及强大的浪涌电流处理能力,特别适用于DC到DC转换器、开关模式转换器及逆变器等应用场景。这些整流器符合AEC-Q101标准,并且符合RoHS和无卤素要求,确保了其在各个工业领域的广泛应用。

    技术参数


    - 电流能力:3A
    - 反向电压范围:50V至1000V
    - 最大峰值反向电压(VRRM):50V、100V、200V、300V、400V、600V、800V、1000V
    - 最大浪涌正向电流(IFSM):125A
    - 最高结温(TJ MAX):150°C
    - 封装:DO-201AD
    - 配置:单芯片
    - 重量:约1.10g
    - 极性标识:通过阴极带标识
    - 热阻:结至引线热阻(RӨJL)为10°C/W,结至环境热阻(RӨJA)为35°C/W

    产品特点和优势


    HER301G – HER308G 高效整流器具备以下几个显著的特点和优势:
    - 高可靠性:经过严格的AEC-Q101认证,保证了产品的高可靠性。
    - 高电流能力:提供高达3A的电流,适合高电流需求的应用场景。
    - 低正向电压降:低VF值使得能量损失最小化,提高了能效。
    - 高浪涌电流处理能力:125A的浪涌电流处理能力使其能够承受突发的高电流冲击。
    - 无卤素设计:符合环保要求,适用于对环境友好的产品设计。

    应用案例和使用建议


    HER301G – HER308G 主要应用于以下几个领域:
    - DC到DC转换器:适用于电源管理系统的转换器中。
    - 开关模式转换器和逆变器:为电力电子系统提供稳定的电流输出。
    - 自由轮转应用:适用于电机驱动和其他需要电流续流的场合。
    使用建议:
    - 在高温环境下使用时,注意散热问题,以避免过热损坏。
    - 确保整流器的工作电压在允许范围内,避免电压超出最大值导致损坏。
    - 由于其低正向电压降特性,在设计电路时考虑尽量减少电压损失。

    兼容性和支持


    HER301G – HER308G 采用DO-201AD封装,易于与其他符合该封装标准的电子元器件兼容。制造商提供了全面的技术支持,包括产品的安装指南、技术文档以及售后服务,以确保用户能够正确使用并充分发挥其性能。

    常见问题与解决方案


    - 问题1:如何判断整流器是否损坏?
    - 解决方案:可以使用万用表测量其正向和反向电阻,如果读数异常,则可能存在故障。

    - 问题2:在高温环境下使用时需要注意什么?
    - 解决方案:确保良好的散热措施,如增加散热片或风扇等,以保持温度在安全范围内。

    总结和推荐


    HER301G – HER308G 高效整流器凭借其高电流能力、低正向电压降、高可靠性和强浪涌电流处理能力,成为了电力电子系统中不可或缺的关键组件。无论是DC到DC转换器、开关模式转换器还是逆变器等应用场景,该系列整流器都表现优异,是市场上的强有力竞争者。因此,强烈推荐使用HER301G – HER308G高效整流器来满足各种高电流应用的需求。

HER308G参数

参数
配置 -
If - 正向电流 3A
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 75ns
正向浪涌电流 125A
通用封装 DO-201AD
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

HER308G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 HER308G HER308G数据手册

HER308G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1081 ¥ 9.3635
10+ $ 0.7508 ¥ 6.344
100+ $ 0.4379 ¥ 3.7007
500+ $ 0.3356 ¥ 2.8362
1000+ $ 0.2327 ¥ 1.9662
5000+ $ 0.2285 ¥ 1.9305
库存: 11147
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.36
