首页  >  产品百科  >  ES3D V7G

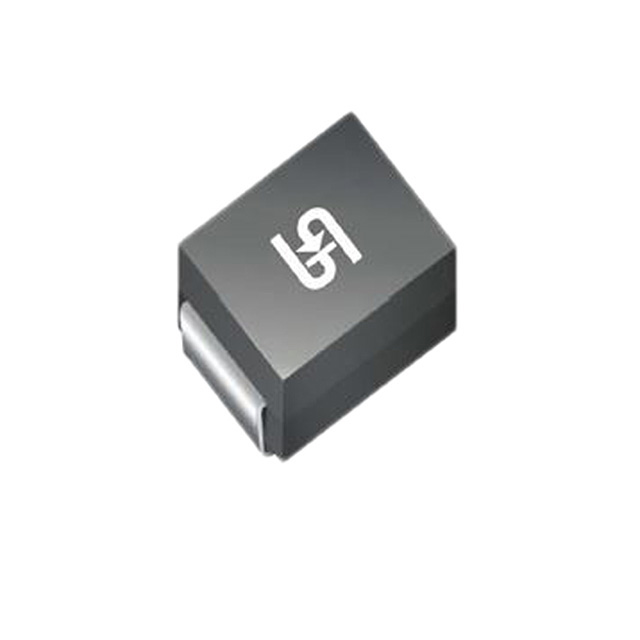

ES3D V7G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 台积电= 单路二极管, 贴片安装, DO-214AB (SMC)封装
供应商型号: 1462303
供应商: 海外现货
标准整包数: 850
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 ES3D V7G

ES3D V7G概述

    ES3A – ES3J 超快表面贴装整流器

    产品简介


    ES3A – ES3J 是由台湾半导体(Taiwan Semiconductor)生产的一款超快表面贴装整流器,主要适用于高频整流和自由轮转应用,广泛应用于计算机、通信设备中的开关模式转换器和逆变器中。

    技术参数


    | 参数 | 符号 | 型号 | 最小值 | 典型值 | 最大值 | 单位 |
    | : | : | : | : | : | : | : |
    | 反向电压(峰值重复) | VRRM | ES3A-ES3J | 50 600 | V |
    | 正向电流 | IF | ES3A-ES3J 3 A |
    | 正向压降 | VF | ES3A-ES3D 0.95 V |
    | 反向电流 @ 额定 VR | IR | ES3A-ES3J 10 μA |
    | 反向恢复时间 | trr | ES3A-ES3J 35 ns |
    | 绝对最大额定值 |
    | 存储温度 | TSTG | ES3A-ES3J | -55 +150 | °C |
    | 接面温度 | TJ | ES3A-ES3J | -55 +150 | °C |
    | 结至引线热阻 | RӨJL | ES3A-ES3J 12 °C/W |
    | 结至环境热阻 | RӨJA | ES3A-ES3J 47 °C/W |

    产品特点和优势


    1. 玻璃钝化芯片结:提高了长期可靠性和耐久性。
    2. 理想的自动放置:方便自动化生产和安装。
    3. 超快速恢复时间:提升高效率,减少功耗。
    4. 符合RoHS标准:环保且安全。
    5. 无卤素设计:满足严格的环保要求。
    6. 低反向泄漏电流:提高系统稳定性。

    应用案例和使用建议


    1. 高频整流应用:适用于电源模块、高频电源等领域。
    2. 自由轮转应用:常用于电机驱动和电路保护。
    3. 开关模式转换器和逆变器:适用于通信设备和计算机电源系统。
    使用建议:
    - 确保接面温度不超过150°C,以延长使用寿命。
    - 在设计电路时,需考虑瞬态热阻抗的影响,确保散热良好。

    兼容性和支持


    - 与DO-214AB (SMC)封装兼容。
    - 厂商提供全面的技术支持和维护服务,包括详细的技术文档和故障排除指南。

    常见问题与解决方案


    1. 问题:正向电流超过额定值?
    解决方案:检查电路设计,确保电流不超过额定值;考虑使用更高额定电流的产品。
    2. 问题:过高的接面温度?
    解决方案:改善散热设计,如增加散热片或采用更高效的散热方式。

    总结和推荐


    ES3A – ES3J 是一款高性能、高可靠的超快表面贴装整流器,适用于多种高频率和高功率应用场合。其超快速恢复时间和低反向泄漏电流使其在高频整流和自由轮转应用中表现出色。同时,厂商提供的全面技术支持也使它成为市场的热门选择。建议在需要高效率和高可靠性的电路设计中选用此产品。

ES3D V7G参数

参数
Ir - 反向电流 10μA
Vr-反向电压 200V
反向恢复时间 35ns
正向浪涌电流 100A
配置 -
If - 正向电流 3A
长*宽*高 7.11mm*6.22mm*2.62mm
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ES3D V7G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 ES3D V7G ES3D V7G数据手册

ES3D V7G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
850+ ¥ 2.7267
4250+ ¥ 2.6173
库存: 7994
起订量: 850 增量: 0
交货地:
最小起订量为:850
合计: ¥ 2317.69
直接购买
加入购物车
