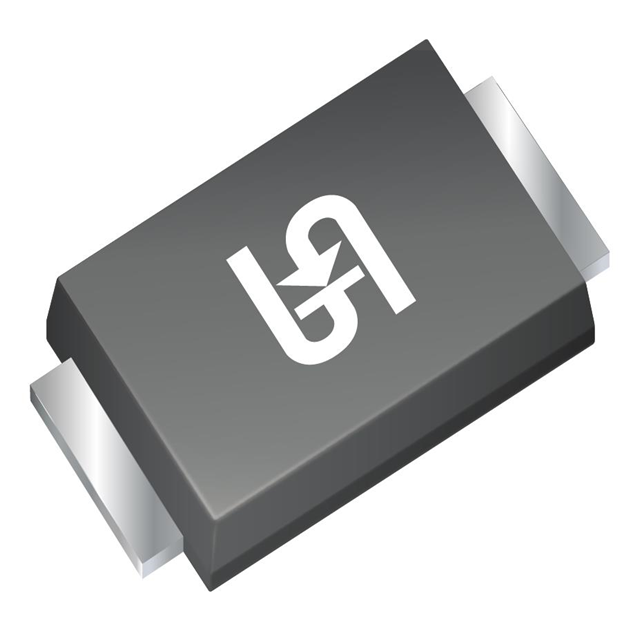

HS2KFS

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 60A 75ns 2A SOD-128 贴片安装
供应商型号: SCE-HS2KFS
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 HS2KFS

HS2KFS概述

    HS2DFS – HS2MFS 高效表面贴装整流器技术手册

    1. 产品简介


    产品类型:高效率表面贴装整流器
    主要功能:用于直流到直流转换器、开关模式转换器和逆变器等应用中的整流作用。
    应用领域:广泛应用于工业控制、通信设备、电源管理等领域。

    2. 技术参数


    - 封装类型:SOD-128
    - 峰值反向电压(VRRM):200V 至 1000V
    - 最大正向电流(IF):2A
    - 最大非重复性正向浪涌电流(IFSM):60A
    - 工作温度范围(TJ):-55°C 至 +150°C
    - 储存温度范围(TSTG):-55°C 至 +150°C
    - 引脚: 镀锡黄铜引脚,符合J-STD-002标准
    - 封装材料:符合UL 94V-0阻燃等级

    3. 产品特点和优势


    - 玻璃钝化芯片接合:提供更高的可靠性。
    - 低功耗、高效率:适用于要求高效能的电路设计。
    - 快速切换:适应高速应用的需求。
    - 低外形封装:节省空间的设计,适合紧凑型电路板布局。
    - 符合RoHS和无卤素标准:环保材料,符合国际标准。
    - 防锡须测试通过:提高长期稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 在DC到DC转换器中使用,可以有效地将直流电压转换为所需的其他直流电压。
    - 在开关模式转换器和逆变器中使用,提高系统的整体效率。
    使用建议:
    - 建议在进行设计时,注意整流器的工作温度范围,以确保其在各种工作环境下都能正常运行。
    - 确保电路板上的散热设计合理,以避免过热导致的性能下降。

    5. 兼容性和支持


    兼容性:
    - 该整流器符合行业标准,与其他品牌的同类产品具有良好的互换性。
    - 符合RoHS和无卤素标准,方便与环保产品兼容。
    支持:
    - 厂商提供详细的技术文档和技术支持服务。
    - 供货形式为卷带包装,方便自动化生产。

    6. 常见问题与解决方案


    - 问题1:如何确定最大工作电流?
    - 解决方案:参考手册中的最大正向电流(IF)和最大非重复性正向浪涌电流(IFSM),根据具体应用选择合适的型号。
    - 问题2:如何处理过热情况?
    - 解决方案:确保电路板上的散热设计合理,例如增加散热片或者优化气流设计。
    - 问题3:如何确定是否达到额定电压?
    - 解决方案:查看手册中的峰值反向电压(VRRM)参数,并在设计时留有足够的安全裕度。

    7. 总结和推荐


    综合评估:
    - HS2DFS – HS2MFS 高效表面贴装整流器具备高效、快速切换、低功耗等特点,非常适合应用于多种高要求的电路设计中。
    - 产品系列覆盖了不同电压等级,提供了灵活的选择范围。
    - 绿色环保的材料和工艺设计也使其在市场上更具竞争力。
    推荐使用:
    - 强烈推荐给需要高效率和可靠性的电路设计师。

HS2KFS参数

参数
Vr-反向电压 -
反向恢复时间 75ns
正向浪涌电流 60A
配置 -
If - 正向电流 2A
Ir - 反向电流 -
通用封装 SOD-128
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HS2KFS数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 HS2KFS HS2KFS数据手册

HS2KFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.8024
500+ ¥ 0.5684
3500+ ¥ 0.4727
7000+ ¥ 0.4442
库存: 7000
起订量: 600 增量: 100
交货地:
最小起订量为:500
合计: ¥ 284.2
